16. Телеграфные каналы. Электронный телеграфный аппарат. Телеграфные сети и коммутационные узлы.
Телеграфный канал-Совокупность технических средств, обеспечивающая возможность двусторонней передачи дискретных сигналов между оконечными пунктами или коммутационными станциями телеграфной сети.
Простой телеграфный канал-Телеграфный канал, имеющий в своем составе каналообразующую аппаратуру только на входе и выходе
Составной телеграфный канал-Телеграфный канал, состоящий из двух и более переприемных участков
Магистральный телеграфный канал-Телеграфный канал между двумя транзитными, транзитной и оконечной и между двумя оконечными магистральными станциями
Канал частотного (тонального, надтонального, подтонального) телеграфирования
Коммутируемый телеграфный канал-Телеграфный канал, организуемый путем установления соединения между оконечными пунктами телеграфной сети на время передачи одного или нескольких сообщений
Некоммутируемый телеграфный канал-Телеграфный канал, предназначенный для постоянного соединения между собой оконечных пунктов телеграфной сети
Служебный телеграфный канал-Телеграфный канал, предназначенный для обмена информацией, связанной с эксплуатацией связей
Городской телеграфный канал -Телеграфный канал между оконечным пунктом и телеграфной станцией или между двумя телеграфными станциями, расположенными в черте города
Телеграфный аппарат-аппарат для передачи и (или) приёма электрических телеграфных сигналов — для осуществления телеграфной связи

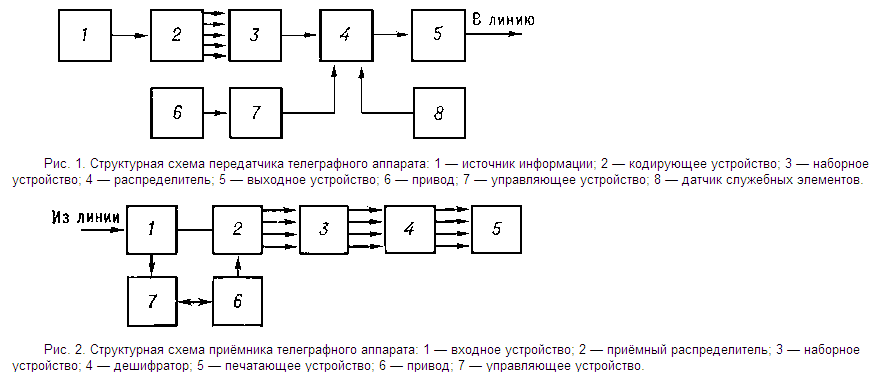

Современный Т. а. обычно состоит из телеграфного передатчика (См. Телеграфный передатчик) и телеграфного приёмника (См. Телеграфный приёмник), питание устройств которых постоянным током осуществляется чаще всего от выпрямителей на 60 в, а переменным — непосредственно от электрической сети. Операции, выполняемые передатчиком: шифровка (шифрация) передаваемого знака (получение комбинации элементарных сигналов в соответствии с кодовой таблицей); преобразование параллельной кодовой комбинации в последовательную; включение в состав кодовой комбинации служебных сигналов для синхронизации и фазирования приёмника; передача в линию связи последовательности электрических сигналов требуемой длительности и амплитуды. При работе передатчика (рис. 1) каждый знак, соответствующий передаваемому сообщению, от источника информации поступает в кодирующее устройство (шифратор), где он автоматически преобразуется в кодовую комбинацию, элементы которой, появляясь на выходе кодирующего устройства одновременно, следуют в наборное устройство. Передающий распределитель последовательно преобразует каждый элемент кодовой комбинации в электрический сигнал определённой длительности. Выходное устройство формирует электрические сигналы необходимой мощности, полярности и формы, а датчик выдаёт служебные элементы комбинаций. Привод определяет скорость телеграфирования. Метод передачи (стартстопный или синхронный) зависит от способа работы управляющего устройства.
Функции приёмника Т. а. (рис. 2) — приём электрических сигналов кодовой комбинации; определение полярности каждого элементарного сигнала; дешифровка (дешифрация) кодовой комбинации; отпечатывание принятого знака. Электрические сигналы кодовой комбинации поступают на входное устройство, которое определяет их полярность и исправляет искажения. Далее элементарные сигналы комбинации через приёмный распределитель направляются в наборное устройство, где они накапливаются и передаются в дешифратор. Сигналы с выхода дешифратора вводятся в печатающее устройство, которое записывает сообщение на бумажной ленте (в ленточном телеграфном аппарате), или на рулоне (в рулонном телеграфном аппарате. Синхронизация и фазирование приёмника осуществляются совместно приёмным распределителем и управляющим устройством. Скорость работы приёмника определяется приводом.
В состав Т. а. могут входить также автоматизирующие приставки (реперфораторная, трансмиттерная), автоответчик и автостоп. Они позволяют автоматически передавать и принимать сообщения, проверять правильность установленного соединения, включать и выключать привод Т. а.

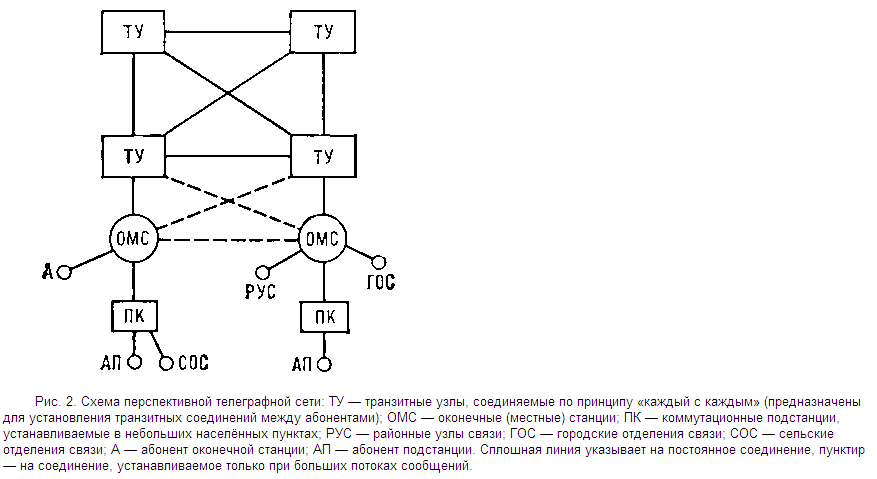

Телеграфная сеть-совокупность находящихся на территории государства телеграфных предприятий и соединяющих их каналов связи .Т. с. различных государств объединяются, образуя международную Т. С
