14. Устройства преобразования сигнала и их виды. Назначение упс.

Устройства преобразования сигналов служат для согласования сигналов заданной структуры, поступающих от источника сообщений, с параметрами канала связи. При этом должна обеспечиваться передача с требуемыми скоростью и верностью.

Различают задачи согласования спектра сигнала данных с полосой пропускания канала; согласования уровней сигналов данных с каналом связи и скоростей ввода-вывода информации.

Преобразование спектра сигнала данных в УПС может осуществляться с использованием несущей или путем такого преобразования структуры сигнала данных, при котором обеспечивается получение требуемых спектральных характеристик сигнала на выходе преобразователя. В последнем случае УПС чаще всего называют преобразователями кода (их особенность – введение избыточности, позволяющей обнаруживать и исправлять ошибки на приеме). Такие преобразователи кодов могут использоваться как в качестве самостоятельных УПС систем ПДС, так и в сочетании с УПС, использующими несущие. Последние обычно называют модуляторами (на передаче) и демодуляторами (на приеме). Совокупность модулятора и демодулятора – модем.

По числу дискретных каналов, которое может обеспечить УПС, различают одно- и многоканальные УПС. В зависимости отскорости передачи данных различают УПС: низкоскоростные, среднескоростные (каналы ТЧ) и высокоскоростные (широкополосные каналы).

15. Каналы тч и их характеристики ачх, фчх, гвз. Влияние отклонений характеристик каналов тч от стандартных на искажения передаваемых сигналов.

Канал тональной частоты (канал ТЧ) — это совокупность технических средств (аппаратуры) и среды распространения (физическая цепь и т. д.), обеспечивающая передачу электрических сигналов связи с эффективно передаваемой полосой частот (ЭППЧ) 0,3 — 3,4 кГц.

Эффективно передаваемая полоса частот — полоса частот, остаточное затухание на крайних частотах которой отличается от остаточного затухания на частоте 800 Гц не более чем на 1 Нп при максимальной дальности связи, свойственной данной системе.

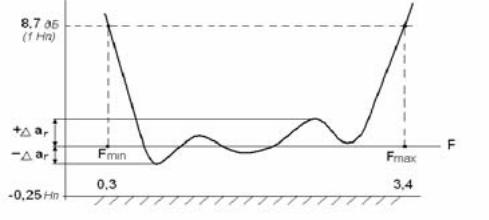

Амплитудно-частотная характеристика канала ТЧ (АЧХ КТЧ).

Обычно используется в виде зависимости величины отклонения остаточного

затухания канала на данной частоте относительно остаточного затухания на

частоте 800 Гц. Нормы на допустимые отклонения задаются для всех частот в

пределах полосы эффективно передаваемых частот от 0,3 до 3,4 кГц.

АЧХ канала ТЧ записывается в виде

Δаr(F)=ar(F)-ar(F800) при pвх=pвх ном .

Рисунок 1 – АЧХ КЧТ

Фазочастотная характеристика канал ТЧ (ФЧХ ТКЧ).

Представляет собой зависимость от частоты величины сдвига между

фазами синусоидального колебания на входе и выходе канала при постоянном

номинальном уровне входного сигнала. Она записывается в виде

Ф (F)= φвых-φвх , рад при pвх=pвх ном .

На практике чаще пользуются характеристикой группового времени

запаздывания (ГВЗ), являющейся первой производной по частоте от

фазочастотной характеристики.

τгр (F)=d/dF (Ф (F))

или в виде отклонения τгр (F) от его значения на средней частоте, за которую

принимают 1900 Гц.

Δτгр(F)=τгр (F)-τгр (F1900).

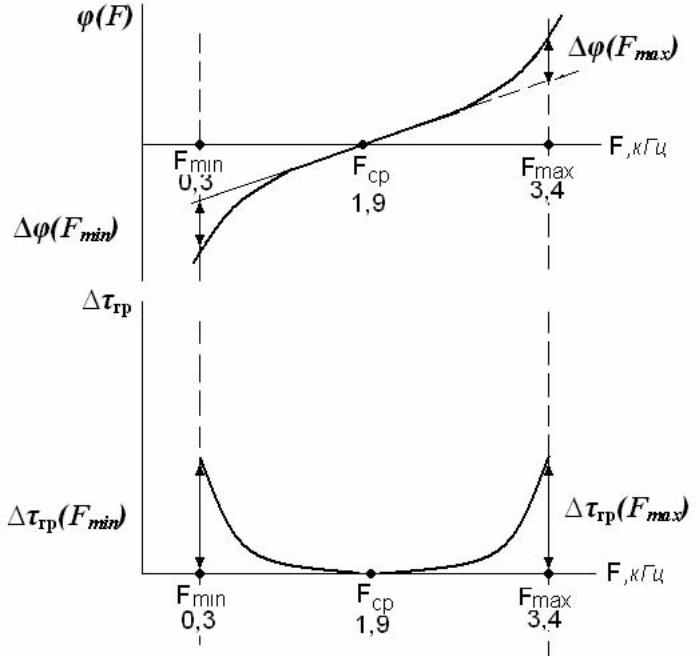

ФЧХ и ГВЗ канала ТЧ представлены на рис. 2

Рисунок 2 ФЧХ и ГВЗ

Отклонение от норм АЧХ, а особенно по ФЧХ приводит к снижению

достоверности передачи цифровой информации по каналам ТЧ с

установленными скоростями.

Канал ТЧ может использоваться как в 4-проводном, так и в 2-проводном

режимах. В 4-проводном режиме уровень на входе передачи

составляет – -1,5 Нп (-13 дБ), уровень на выходе приёма составляет

+ 0,5 Нп (+ 4,35 дБ). Остаточное затухание − -2 Нп (17,4 дБ).

Рис. 2

С помощью коммутации специальных удлинителей в 2-проводном режиме

уровень на входе передачи составляет 0 Нп и уровень на выходе приёма

составляет -0,8 Нп (-7 дБ). Остаточное затухание канала ТЧ в 2-проводном

режиме составляет 0,8 Нп (7 дБ).
