12. Ввод стартстопных сигналов в цифровой синхронный тракт. Синхронное и асинхронное сопряжение цифровых систем передачи дс.

Согласование источника стартстопных сигналов с синхронным каналом.

Стартстопные сигналы относятся к сигналам известной структуры. Они занимают промежуточное положение между изохронными и анизохронными сигналами. Момент появления стартстопного сигнала на приеме неизвестен, но после появления стартстопного перехода нетрудно предсказать появление ЗМ внутри стартстопной кодовой комбинации. Знание структуры стартстопного сигнала упрощает задачу сопряжения источника стартстопных сигналов с синхронным каналом и позволяет существенно повысить коэффициент использования синхронного канала по сравнению со случаем, когда передаваемые сообщения имеют четко выраженную анизохронную струткуру.

Передача стартстопных сигналов осуществляется следующим образом. Поступающий от ИС стартстопный сигнал регенерируется устройством, принцип действия которого аналогичен работу приемника телеграфного аппарата. Каждая стартовая посылка отмечает начало стартстопного цикла и по стартстопному переходу формируются импульсы стробирования, соответствующие серединам принимаемых информационных сигналов в данном телеграфном знаке. Регенерированный сигнал запоминается в промежуточных накопителях и затем считывается из них распределителем. Таким образом, формируется изохронный сигнал, который может быть передан по синхронному каналу.

Согласование дискретных сигналов изохронной структуры с синхронным каналом.

Для сигналов изохронной структуры значащие моменты строго определены и необходима лишь привязка ЗМ сигналов, поступающих от источника, и ЗМ сигналов, передаваемых в синхронном канале. Для передачи изохронных сигналов по синхронному каналу необходимо, чтобы скорость поступления единичных элементов была меньше частоты тактовых импульсов синхронного канала, либо равна ей. В случае равенства B_и = В_с можно организовать только одноканальную передачу. Для организации N каналов необходимо обеспечить В_и ≤ (В_с/N).

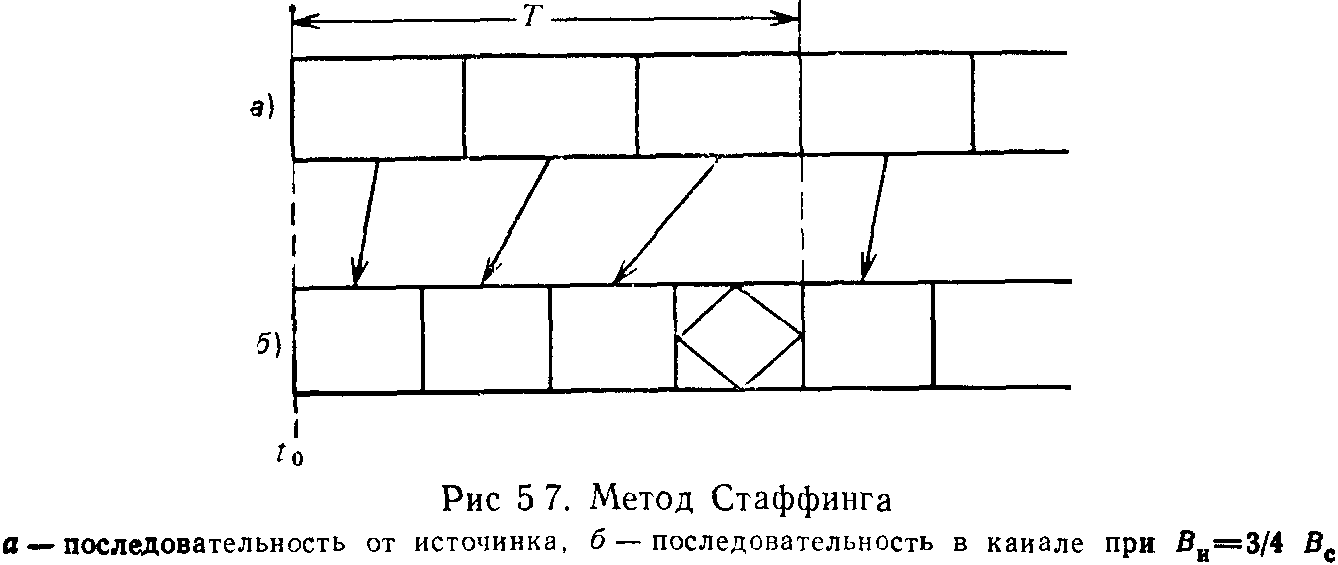

Методы согласования сообщений анизохронной структуры с синхронным каналом применимы и для согласования сигналов изохронной структуры с синхронным каналом. Однако, они не позволяют эффективно использовать синхронный канал. Поэтому получили распространение методы согласования, использующие информацию об известной структуре изохронного сигнала, характеризуемого определенной постоянной скоростью поступления единичных элементов В_и. Среди известных методов наибольшее практическое применение получил метод стаффинга (метод вставок). Различают односторонний стаффинг, который в свою очередь подразделен на «+стаффинг» и «-стаффинг», и двухсторонний стаффинг (±стаффинг).

Для согласования дискретных сигналов анизохронной структуры с синхронным каналом используются метод наложения и метод скользящего индекса с подтверждением.

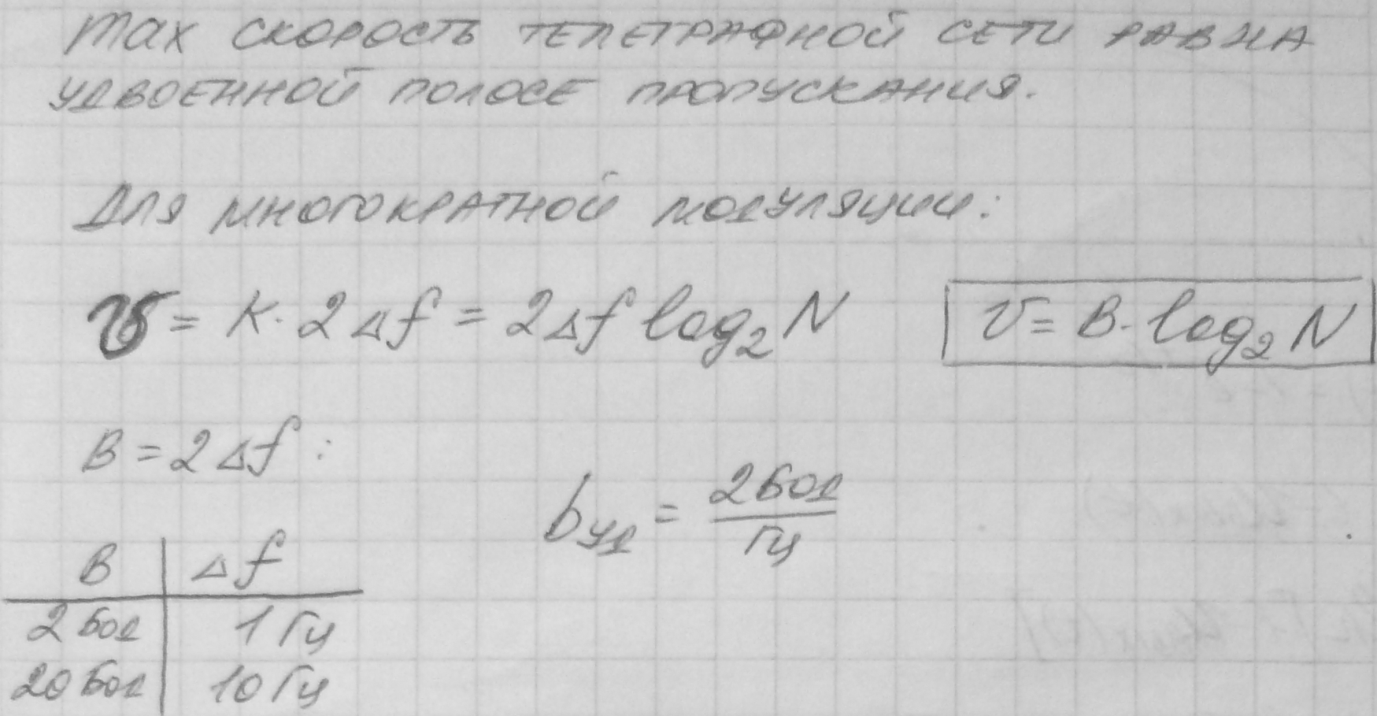

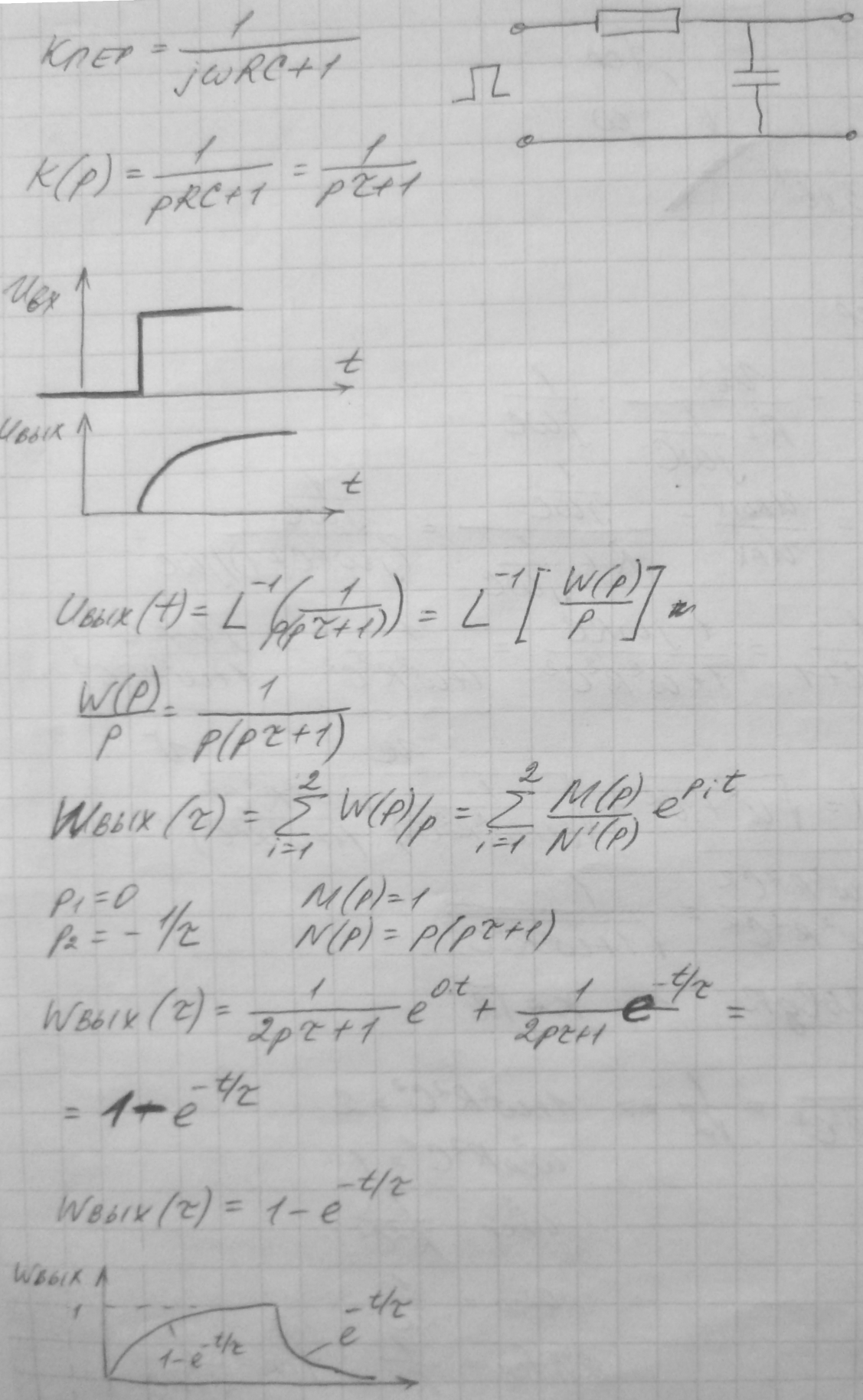

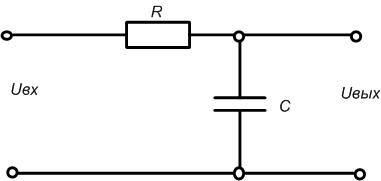

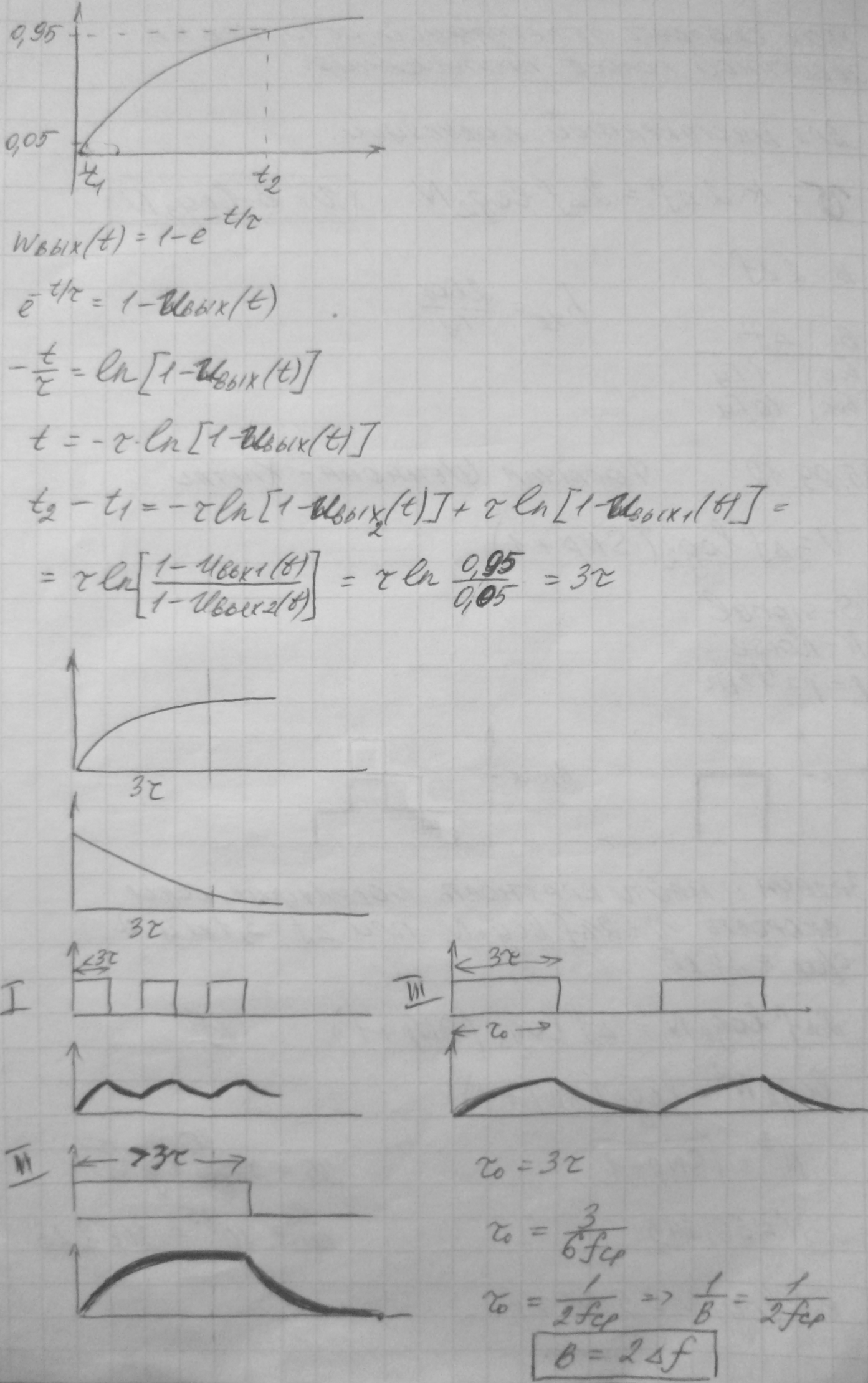

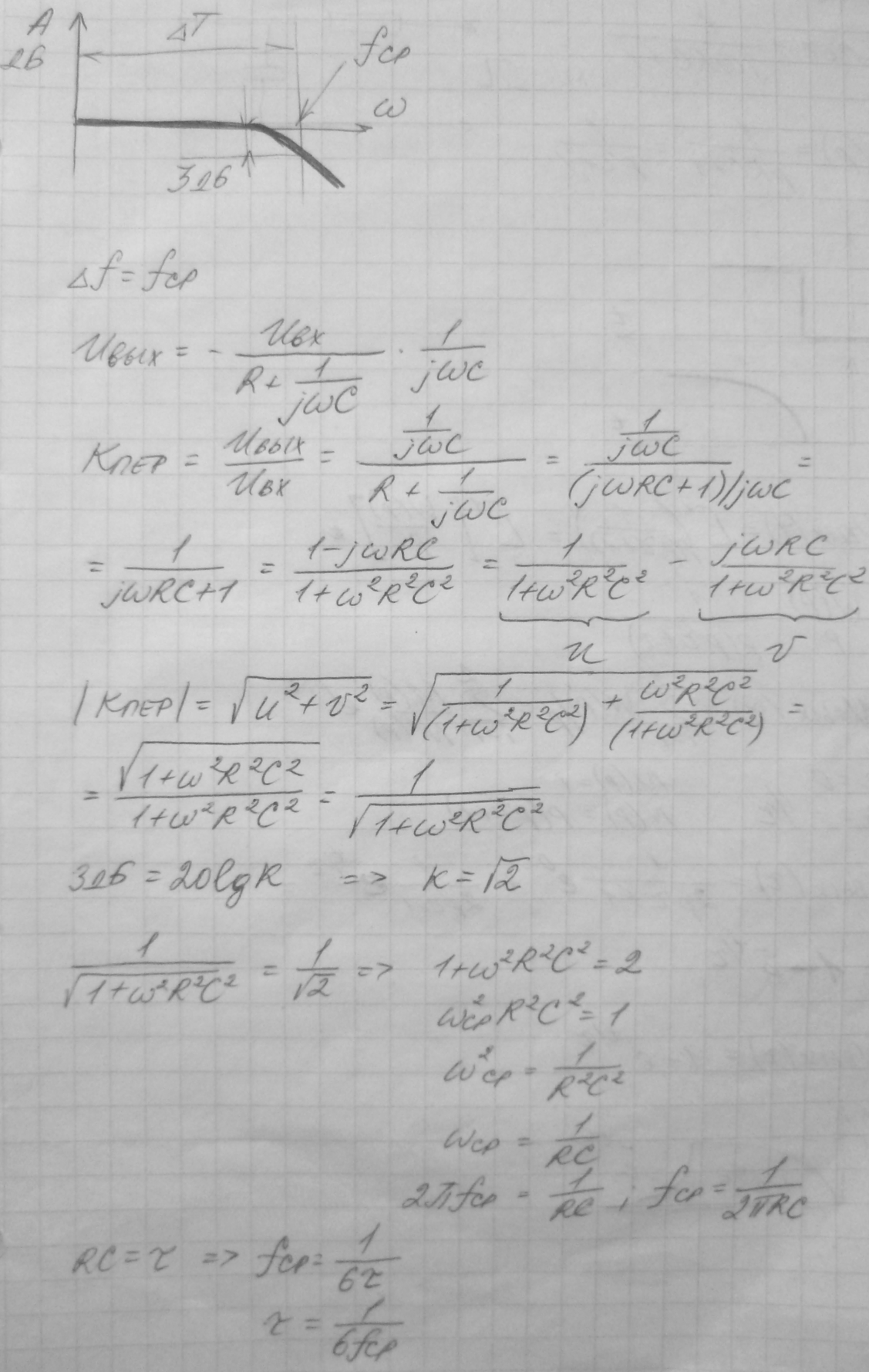

13. Пропускная способность среды передачи. Вывод формулы Найквиста. Формула Найквиста в случае многократной модуляции. Относительная скорость модуляции.
