III. Съемные грузозахватные приспособления

Основные типы канатных стропов

К съемным грузозахватным приспособлениям относят­ся устройства, которые навешиваются на крюк грузоподъ­емного механизма: стропы, траверсы, захваты и т.д.

Стропы изготавливаются двух типов:

универсальные (рис.14) двух исполнений, (кольцевые и двухпетлевые);

ветвевые (рис.15-19) со звеньями-(элементами) для навески на крюк крана и подсоединения груза.

Основные параметры канатных стропов приведены в табл.1 Существует модификация четырехветвевого стропа, с уравнительными (балансными) ветвями, которые позволяют произвести более равномерное распределение на­грузки на канатные ветви (см. рис.16).

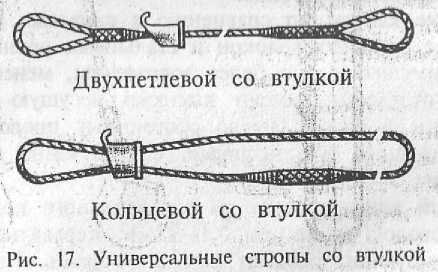

Универсальные стропы могут выполняться со специ­альными втулками (см. рис.17), которые формируют тре­буемую кривую изгиба: каната в стропе для предотвраще­ния возможной деформации поперечного сечения каната.

Применение втулок (см. рис.18) увеличивает срок служ­бы грузозахватного устройства и надежность его эксплуата­ции. Наличие втулки на стропе не ограничивает его ис­пользование в обычном исполнении.

Основные типы цепных стропов

В цепных стропах обычно применяют круглозвенные грузовые цепи. Для сращивания цепей допускается использование электро- или кузнечно-горновой сварки или спе­циальных соединительных звеньев.

Таблица 1

Основные параметры и условные обозначения канатных стропой (рд 10-33—93)

Строп	Грузоподъемность, т	Обозначение
Одноветвевой	0,5-20,0	1СК
Двухветвевой	0,5-20,0	2СК
Трехветвевой	0,63-20,0	3СК
Четырехветвевой	0,63-32,0	4СК
Универсальный:
исполнение 1	0,5-32,0	УСК1
исполнение 2	0,5-32,0	УCK2

Преимуществом стальных цепей (в сравнении со стальными канатами) являются их высокая гибкость, простота конструкции, технологичность и способность огибать острые грани без применения проставок.

К их недостаткам можно отнести большую массу и возможность внезапного разрыва вследствие быстрого рас­крытия образовавшихся трещин. Цепные стропы требуют более тщательного повседневного контроля состояния (износа) звеньев цепи. Стальные цепи не допускают прило­жения резких (динамических) нагрузок.

Цепные стропы нашли применение в тех отраслях промышленности, где отмечаются действие, высоких темпе­ратур (горячие цеха), интенсивный абразивный износ, а также при наличии грузов с острыми гранями.

Основные параметры и условные обозначения цепных стропов приведены в табл.2.

Запас прочности для канатов и цепей, используемых для изготовления стропов

Запас прочности для канатов и цепей по отношению к разрушающей нагрузке, указанной в их сертификате при расчете на действие номинальной нагрузки должен быть не менее 6,0 и 5,0 соответственно.

|

Расчет стропов

Расчет стропов из стальных, пеньковых, капроновых и хлопчатобумажных канатов (лент) производится с учетом числа ветвей канатов и угла их наклона к вертикали; При расчете стропов общего назначения, имеющих несколько ветвей, расчетный угол между ними принимается равным 90°.
