1. Диаграмма состояния компонентов, образующих ограниченные твердые растворы с переменной растворимостью и эвтектику. Структуры доэвтектического, эвтектического и заэвтектического сплавов.

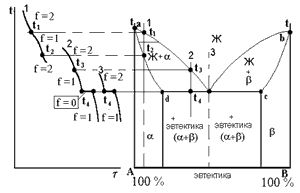

На рис точка d характеризует предельную растворимость компонентаβ в компонентеα , а точка с компонентаα в компонентаβ. Сплав, соответствующий точке 3, затвердевает при постоянной температуре Т4. При температуре несколько ниже жидкий сплав оказывается насыщенным по отношению к обеим фазам (α и β- твердым растворам), так как точка 3 принадлежит сразу двум ветвям ликвидуса. Поэтому из жидкости состава 3 при температуре Т4 одновременно выделяются предельно насыщенные кристаллы твердого раствора αd и βc, образующие механическую смесь.

С плавы, в которых происходит одновременная кристаллизация α и β фаз при постоянной и самой низкой для данной системы сплавов температуре, называют эвтектическими. Структура, состоящая из механической смеси двух (или более) твердых фаз, одновременно кристаллизовавшихся из жидкого сплава, называется эвтектикой. В переводе с греческого - “легкоплавящаяся”. Сплавы, располагающиеся влево от эвтектического состава и имеющие концентрацию в пределах точек d b 3, называются доэвтектическими, а справа в пределах концентрации точек 3 и с - заэвтектическими.  При кристаллизации эвтектик сначала зарождаются и растут кристаллы α твердого раствора, богатого компонентом А. Жидкость, окружающая этот кристалл, обогащается вторым компонентом В, и в результате этого происходит выделение кристалликов α и β- твердого раствора. Жидкость, прилегающая к образовавшимся кристалликам β фазы, в свою очередь, обогащается металлом А, и поэтому вновь выделяются кристаллики α- фазы, богатые компонентом А. В результате переменного пересыщения жидкости по отношению кα иβ - фазам образуется эвтектическая колония. Процесс кристаллизации эвтектики протекает при постоянной температуре, так как согласно правилу фаз при одновременном существовании трех фаз постоянного состава система безвариантна. На кривой охлаждения образуется площадка. Одновременно кристаллизуются две фазы. После затвердевания сплав состоит из кристаллов эвтектики.

2. Диаграмма изотермического распада аустенита. Перлитное превращение в стали. Механизм перлитного превращения, строение и свойства продуктов превращения.

Перлитное превращение идет при переохлаждении аустенита в диапазоне температур 727…500. При этом происходит распад аустенита на феррито-цементитную смесь

А= Ф+ Ц

Мех-м перлитного превращения диффузионный и включает два процесса:

- диффуз. Перераспределение углерода, приводящее к образованию цементита

- полиморфное превращение гцк в оцк с образованием Ф

В итоге образуется Ф-Ц смесь пластинчатого строения. В зависимости от температуры переохлаждения образуются Ф-Ц смеси, отличающиеся степенью дисперсности (межпластинчатым рассточнием):перлит, сорбит, тростит

С ув степени переохлаждения ув дисперсность структур, повышается прочность и твердость. Наибольшей пластичностью и вязкостью обладает структура сорбита.
