4. Выбрать материал для пружины диаметром 3 и 20 мм. Подобрать режим термической обработки. Полученные структура и свойства.

для пружины диаметром 3 мм - 70

20 мм – 60С2А

ТО – закалка + СО

структура - Тотп

свойства- высокий предел упругости, достаточная пластичность и вязкость.

Кремний повышает прокаливаемость, увеличивает предел текучести и упругости

Билет №3

1. Влияние пластической деформации на свойства сталей. Наклеп. Механизм пластической деформации: скольжение и двойникование.

Пластическая деформация – это деформация, которая сопровождается изменением формы и размеров образца. При этом изменяется структура и свойства.

Механизмы пл. деф.:

-скольжение(сдвиг)-сдвиг атомных плоскостей друг относительно друга под действием касательных напряжений, протекает по плоскостям с наиболее плотной упаковкой атомов в направлениях с минимальными межатомными расстояниями, где сопротивление сдвигу наименьшее

-двойникование – осуществляется путем переориентации одной части кристалла зеркально симметрично относительно другой.

Величину пластической деформации определяют степенью пластической деформации ε = (Н0 – Н)/ Н0;

где Н0 и Н размер образца до и после деформации.

С увеличением степени пл. деф. прочность, твердость повышаются, а пластичность, ударная вязкость понижаются

Наклеп (нагартовка) – упрочнение металла при пластической деформации.оно вызвано:

-увеличением плотности дислокаций

-искажением кристаллической решетки

-дроблением зерен

перемещение дислокаций в плоскости скольжения через весь кристалл приводит к смещению соответствующей части кристалла на одно межатомное расстояние.(при скольжении)

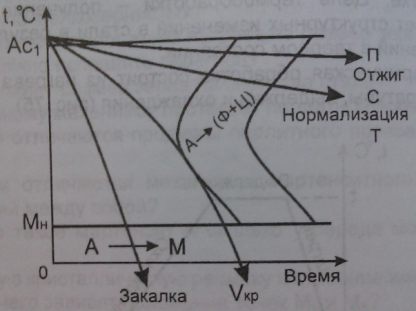

2. На диаграмме изотермического превращения переохлажденного аустенита нанести кривые охлаждения при закалке, нормализации и отжиге. Опишите характерные особенности каждой термообработки, получаемые структуры и свойства.

О тжиг закл-сяв нагреве стали до определенной тем-ры,выдержке и послед-ем медленном охлаждении.Охлаждение происходит вместе с печью. Цель- получение равновесной структуры.

-Ф+П- в доэвтектоидных сталях(Ф+П) - П- в эвтектоидных сталях(П)

-П+Ц2 – в заэвтектоидных сталях

Виды отжига 1-го рода:

Рекристаллизационный отжиг применяется для снятия наклепа и зак-ся в нагреве холоднодеформированной стали выше тем-ры рекристаллизации на 150-250С, выдержке и послед охлаждении. Снижение твердости и повышение пластичности. Отжиг для снятия напряжений примен-ся для отливок, деталей, сварных изделий после обработки резанием.

Диф-ный отжиг прим-ся для легир сталей с целью выравнивания хим.состава и уменьшения внутрикристаллической ликвации, кот повышает слонность стали к хрупкому разрушению, понижает пластичность и вязкость. Т нагрева до 1100-1200С. В рез-те получется структура Ф+П с крупным зерном.

Виды отжига 2-го рода:

Поный отжиг- нагрев доэв-ных сталей на 30-50 С выше тем-ры Ас3,выдержка и охлаждение вместе с печью.Цели- измельчение зерна, повышение ударной вязкости; улучшение обрабатываемости резанием за счет снижения твердости и повышения пластичности; снятие внутренних напряжений. Полный отжиг для заэвтектоидных сталей не применяется.

Неполный отжиг – нагрев до – и заэвтек-ных сталей выше тем-ры Ас1, выдержка, охлаждение в печи. Неполный отжиг доэв-ных сталей применяют вместо полного, если не требуется измельчение зерна. Заэв-ные стали подвергают только неполному отжигу, нагрев вызывает практически полную перекристаллизацию, проводится для получения структуры зернистого перлита. Сталь с зернистым перлитом имеет более низкие значения твердости и прочности, более высокую пластичность.

Изотермический отжиг – проводится для легир сталей и состоит в нагреве выше линии Ас3,быстром охлажд-и, изотремической выдержке в теч-е 3-6ч, послед охл-е на воздухе. Сокращает длительность процесса, получается более однородная ф-п структура.

Нормализация заключается в нагреве доэвтектоидной стали до тем-ры на 40-50С выше Ас3, заэвтек-ной – на 40-50С выше Асm, выдержке и охлаждении на воздухе. Нормализация вызывает полную перекристаллизацию стали, устраняет крупнозернистую структуру. Быстрое охлаждение на воздухе приводит к распаду А при более низких тем-рах, что повышает дисперсность ф-ц смеси .После нормализации получаются структуры: С+Ф – в доэв-ных сталях ; С- в эвтектоидных; С+Ц2 – в заэвт-ных. . Назначение нормализации различно в зависимости от состава стали: для низкоуглеродистых( до 0,3%)- нормализ-ю применяют вмсто отжига, она явл-ся более экономичной,т.к. меньше времени затрачивается на охлаждение стали. Для среднеуглеродистых(0,3-0,5%)- нормализ-ю применяют вместо закалки и высокго отпуска(улучшения), снижается ударная вязкость. Для высокоуглеродистых(заэв-ных) – нормализ-ю применяют перед последующей термообработкой для устранения цементитной сетки. Для высоколегированных – нормализ-я может применяться вместо закалки, т.к. охл-е таких сталей на воздухе обеспечивает получение структуры М.

Закалка заключается в нагреве доэвт-ных сталей на 30-50С выше Ас3, заэв-ных на 20-30С выше Ас1,выдерже и послед охл-и со скоростью выше критической. Цель: получение структуры мартенстита. Закалка не явл-ся окончательной операцией, чтобы уменьшить хрупкость и напряжение, получить требуемые мех-киесво-ва, сталь после закалки подвергают отпуску
