3. Нержавеющие хромо-никелевые стали. Назначение легирующих элементов. То, структура. Межкристаллическаякоррозия и способы ее устранения.

Хромоникелевые нержавеющие стали аустенитного класса имеют пониженное содержание углерода (0,04…0,17%С) для предотвращения образования карбидов, содержат 17…19%Cr для защиты от коррозии и 8…12%Ni для стабилизации аустенитной структуры: 12Х18Н8, 08Х18Н10. В равновесном состоянии стали имеют структуру аустенит+карбиды хрома М₂₃С₆. Путем закалки от температуры 1100…1150С в воде или на воздухе обеспечивается растворение карбидов и получение однофазной структуры легированного аустенита.

Эти стали не упрочняются термообработкой, повышение прочности достигается наклепом в результате холодной пластической деформации. Хромоникелевые стали обладают высокой пластичностью, коррозионной стойкостью в окислительных и других агрессивных средах, хорошей обрабатываемостью давлением.

Аустенитные хромоникелевые стали склонны к межкристаллитной коррозии (МКК) - коррозии по границам зерен. Это происходит из-за локального выделения карбидов хрома и обеднения хромом пограничных участков аустенита. Чем меньше в стали углерода, тем ниже ее склонность к МКК. Для снижения склонности к МКК в стали вводят титан или ниобий (например, 12Х18Н9Т или 08Х18Н12Б), которые связывают углерод в карбиды TiC или NbC, сохраняя весь хром в твердом растворе.

Аустенитные хромоникелевые стали отличаются широким масштабом применения для различных изделий, работающих в агрессивных средах, в частности, в химической и пищевой промышленности.

4. Для изготовления шестерен коробок передач выбрана сталь 25ХГТ. Определить ее состав, и назначить необходимую термическую обработку. Описать структуру после ТО.В результате то шестерни должны получить твердый поверхностный слой при вязкой сердцевине.

ТО:улучшение(нормализация)+закалка ТВЧ+НО. Структура: поверхность=М+Аост,сердцевина-Сотп(Спласт+Ф)

Билет №14

1. Мартенситное превращение в стали. Механизм превращения. Свойства мартенсита. Влияние углерода и легирующих элементы на точки Мн и Мк.

Мартенситное превращение протекает в интервале температур М_н-М_к.

Механизм мартенситного превращения – бездиффузионный. При непрерывном быстром охлаждении аустенита со скоростью выше критической (V_КР - критическая скорость закалки – минимальная скорость охлаждения для получения мартенсита) диффузии углерода не происходит, идет только полиморфное γ→α превращение:

Feγ(C)0,8%C→ Feα(C)0,8%C.

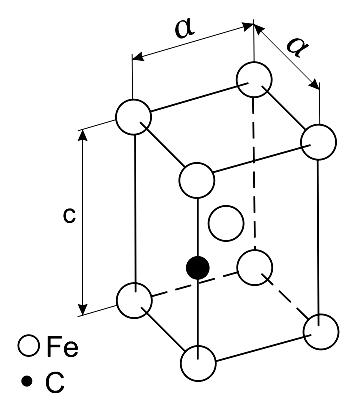

О бразуется мартенсит – пересыщенный твёрдый раствор углерода в α-железе.

Мартенсит – структура закаленной стали, обладает высокой твердостью. Это объясняется искажениями кристаллической решётки, вызванными повышенным содержанием в ней углерода, увеличением плотности дислокаций до 10¹²см^-2. Чем больше в мартенсите углерода, тем выше его твердость. Твердость мартенсита стали с содержанием углерода 0,8% – 63…65 HRC.

Основные особенности мартенситного превращения:

• превращение А→М идет по бездиффузионному механизму;

• превращение А→М идёт с увеличением объёма, что вызывает значительные остаточные напряжения;

• мартенситное превращение не идёт до конца, в структуре сохраняется остаточный аустенит (А_ОСТ).

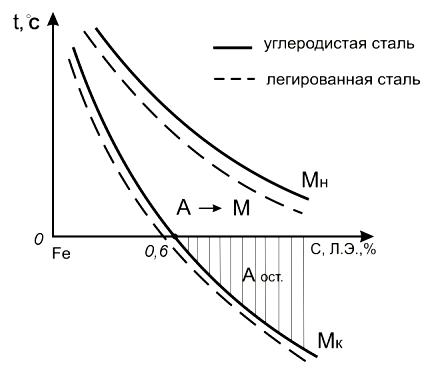

Количество А_ОСТ зависит от содержания углерода и легирующих элементов в стали, которые влияют на положение точек начала и конца мартенситного превращения (рис. 36). При содержании углерода более 0,6% М_К опускается в область отрицательных температур. Чем больше углерода и легирующих элементов, тем ниже М_Н и М_К и тем больше в структуре остаточного аустенита.
