Требования к отопительным установкам

К отопительным установкам предъявляют следующие многосторонние требования:

1) санитарно-гигиенические— поддержание равномер­ной температуры помещений, ограничение температуры нагревательной поверхности установки и возможность ее очистки;

2} экономические— невысокие капитальные вложения и эксплуатационные затраты, а также небольшой расход металла;

3) архитектурно-строительные — соответствие плани­ровке помещений, компактность, увязка со строительны­ми конструкциями, согласование со сроками строительства зданий;

4) производственно-монтажные— механизация изго­товления деталей и узлов , минимальное число элементов, сокращение трудовых затрат и повышение производи­тельности труда при монтаже;

5} эксплуатационные — безотказность и долговеч­ность, простота и удобство управления и ремонта, бес­шумность и безопасность действия.

Каждое из указанных требований следует учитывать при выборе отопительной установки. Однако основными считают санитарно-гигиенические и эксплуатационные требования. Понятие безотказности, входящее в эксплу­атационные требования, выражает необходимость выпол­нения отопительной установкой своего назначения в те­чение всего отопительного сезона. Установка должна обладать способностью передавать в помещение изменяю­щееся в соответствии с теплопотерями количество .теп­ловой энергии.

Отопительные установки отдельных помещений со­ставляют систему отопления здания. Система отопления— это совокупность конструктивных элементов, предназна­ченных для получения, переноса и передачи необходимо­го количества тепловой энергии во все обогреваемые помещения.

Состав системы отопления

Система отопления состоит из следующих основных конструктивных элементов (рис. 1.3)

Теплообменника 1 для получения тепловой энергии при сжигании топлива или от другого источника;

отопительных приборов 3 для теплопередачи в помещении :

теплопроводов 2 и 4 — сети труб или каналов для теплообменника к отопительным приборам.

Теплоперенос осуществляется теплоносителем - жидким (вода) или газообразным (пар, воздух, газ). В зависимости от вида теплоносителя систему отопления называют водяной, паровой, воздушной или газовой.

Типы система отопления

Системы отопления подразделяют на центральные и местные. Центральными называют системы, предназначенные для отопления многих помещений из одного теплового центра. Теплоноситель нагревается в теплообменнике, находящемся в. тепловом центре, перемещается по теплопроводам в отдельные помещения и, передав свой теплоты в них через отопительные приборы, воспринимается тепловой центр.

Примером центральной системы отопления является система отопления здания с сробственной(ее называют местной) котельноый или местным тепловым пунктом. Принципиальная схема такой системы не отличается от схемы ,показанной на рис.1.3,если считать,что теплопроводы разветвлены, а отопительные приборы размещены во всех помещениях здания.

Центральную систему отопления называют районной, группа зданий отапливается из центральной теплостанции и теплоноситель, перемещается по наружным и внутренним теплопроводам.

В современных системах теплоснабжения от теплоэлектроцентралей(ТЭЦ) используют 2 теплоносителя(Рис 1.4).

Первичный высокотемпературный теплоноситель(его температура на рис. 1.4 обозначена ) перемещается в наружных трубопроводах и обеспечивает теплоснабжение систем отопления, вентиляции, кондиционирования воздуха и горячего водоснабжения зданий..

Виды систем отопления

В системах водяного отопления циркулирующая нагретая вода охлаждается в отопительных приборах и возвращается в тепловой центр для последующе­го нагревания.

Системы водяного отопления подразделяют на низко­температурные с предельной температурой горячей воды <100°С и высокотемпературные >100⁰С. Макси­мальное значение температуры воды ограничено в насто­ящее время 150°С.

По способу создания циркуляции теплоносителя раз­личают системы с естественной циркуляцией воды (гра­витационные системы) и с механическим побуждением циркуляции воды насосами (насосные системы). В гра­витационной системе (рис. 1.6, а) используют различие в плотности воды, нагретой до разной температуры. В вертикальной системе с неоднородной плотностью во­ды возникает естественное движение под влиянием грави­тационного поля Земли. В насосной системе (рис. 1.6, б) применяют насос с электродвигателем для повышения гидравлического давления, вызывающего циркуляцию, и в системе создается вынужденное движение воды.

Системы водяного отопления по положению труб, объ­единяющих отопительные приборы по вертикали или по горизонтали, делят на вертикальные и горизонтальные. Теплопроводы вертикальных систем подразделяют на магистрали, стоики и подводки: подающие — для подачи горячей воды к отопительным приборам и обратные для отведения охлажденной воды к теплообменникам.

Теплопроводы горизонтальных систем, кроме магистралей,

стояков и подводок, имеют горизонтальные ветви , объединяющие отопительные приборы, расположенные на одном уровне.

Системы водяного отопления в зависимости от схемы соединения труб с отопительными приборами подразделяют на однотрубные, двухтрубные и бифилярные

.В каждом стояке или горизонтальной ветви однотрубной системы приборы соединяют одной трубой и вода протекает последовательно через все приборы.

Если приборы разделяют пополам и соединяют трубами таким образом ,чтобы вода последовательно протекала через все первые половины, а потом в обратном направлении через вторые половины приборов, то такую систему называют бифилярной(двухпоточной)

В двухтрубной системе отопительные приборы отделены трубами присоединяют к 2 стоякам- подающему и обратному, при этом вода протекает через каждый прибор независимо от других приборов.

В системах парового отопления в помещении теплота, получаемая при конденсации насыщенного пара в отопительных приборах. Эта теплота фазового превращения выделяется без изменения температуры теплоносителя. Конденсат удаляется из приборов в паровые котлы.

Схемы отопления

Пример расчета количества тепловой энергии на отопление и вентиляцию жилого здания

5.1.Пример расчета количества тепловой энергии на отопление и вентиляцию 16-лтажного 4-секционного 256-квартирного жилого здания серии ПЗ/16 построенного до 2000г.

Исходные данные:

- Средняя жилая площадь квартиры =39,15 , площадь пола кухни 11 м², средняя площадь окон и балконных дверей квартиры = 9,1 м², площадь окон в кухне ,площадь окон в холле и лестничной клетке на один этаж секции ^;. площадь наружных стен (без окон и балконных дверей) 9356 м², площадь окон, балконных и наружных входных дверей в здании 2598 м², площадь перекрытия 1380 м². Строительный объем отапливаемой части здания 51 380 м³.

- Сопротивление теплопередаче R₀ составляет для наружных стен R_0cт = 0,84 м²°C/Вт, для перекрытия над техподпольем здания R_и == 0,57 м²°С/Вт, для чердачного перекрытия °С/Вт, для окон и балконных дверей R_а.ок = 0,344 м²°С/Вт. Здание оборудовано «теплым» чердаком, являющимся сборной камерой удаляемого вытяжной вентиляцией воздуха, расчетная температура воздуха в нем 16°С. По техподполью здания проходят трубопроводы отопления и горячего водоснабжения, расчетная температура воздуха в техподполье 14 °С.

- Сопротивление воздухопроницанию окон с пенополиуретановыми прокладками по данным натурных испытанийR_и = 0,57м² ч Па^2/3/кг или R_и = 0,57(1/10)^2/3 = 0,122 м² ч/кг при . что ниже отвечающих требованию по герметичности К_и ^ 0,9 м~ ч/кг, поэтому расчет воздухообмена выполняется по прил. 4.

Порядок расчета:

5.1.1. Для определения минимально необходимой величины инфильтрации в квартирах

найдем среднюю величину инфильтрации при закрытых окнах для одной квартиры и коэффициент .

По табл. 4.3 путем интерполяции вычисляем, что G_закр._кв =181 кг/ч при -3,1 °С и v ⁼ 3.8 м/с.

Коэффициент определяем по формуле (4.3):

Таким образом, по формуле (4.4):

5.1.2. По табл. 4.4 путем интерполяции вычисляем, что = 1,1 при v> 3 м/с и

Cреднюю (по зданию) величину инфильтрации через окна одной квартиры вычисляем по формуле (4.2):

5.1.3. По табл. 4.1 путем интерполяции вычисляем, что при , Расход инфильтрующегося воздуха в жилом здании ( рассчитываем по формуле(4.1)

5.1.4. Коэффициент учитывающий дополнительную инфильтрацию воздуха в квартирах по сравнению с требуемом воздухообменом в них, находим по формуле(4.5):

(Если сопротивление воздухопроницанию оконных проемов было бы при ,то =1,22)

5.1.5.Величину градусо-суток отопительного периода определяем по формуле (3):

5.1.6.Теплопотери здания за счет вентиляционного воздухообмена с учетом инфильтрации за отопительный период находим по формуле (5):

5.1.7.Теплопотери здания через наружные ограждающие конструкции за отопительный период определяем по формуле(2):

5.1.8.Бытовые тепловыделения с учетом удельной величины бытовых теплопоступлений определяем по формуле (7):

5.1.9.Теплопоступления от солнечной радиации с учетом ориентации фасадов восток-запад при вычисляем по формуле(8):

5.1.10.Количество тепловой энергии на отопление и вентиляцию здания за отопительный период при наличии авторегулирование подачи теплоты только в ЦТП( )определяем по формуле(1):

5.1.11.Удельный расчетный расход тепловой энергии определяем по формуле (9):

где 0,6-коэффициент пересчета площади жилых комнат на площадь квартиры.

5.2.Пример расчета количества тепловой энергии на отопление и вентиляцию жилого здания с архитектурно-планировочными решениями и площадями ограждающих конструкций аналогичными зданию, рассматриваемому в предыдущем примере.

Исходные данные те же ,что и в п.5.1 за исключением дополнительного утепления стен до нормируемого сопротивления теплопередачи и применения герметичных окон в виде двухкамерных стеклопакетов в одинарных ПВХ-переплетах ( ) и входных наружных дверей площадью 52 ( )

Порядок расчета:

5.2.1. Теплопотери здания через наружные ограждающие конструкции за отопительный период вычисляем по формуле (2):

5.2.2. Теплопотери здания за счет вентиляционного воздухообмена с учетом инфильтрации за отопительный период рассчитываем согласно методике.изложенной в прил.3.

5.2.2.1. Расчетную разность давлений наружного и внутреннего воздуха на окнах лестнично-лифтового узла и входных дверях при высоте здания до верха вытяжной шахты H=50 определяем по формулам (3.2) и (3.3):

5.2.2.2. Расход инфильтрующегося воздуха, поступающего в лестнично-лифтовой узел, при площади окон лестнично-лифтового узла ,а входных дверей .определяем по формуле (3.1);

5.2.2.4. Коэффициент учитывающий дополнительную инфильтрацию воздуха в квартирах по сравнению с требуемом воздухообменом в них, находим по формуле(3.4):

5.2.2.5. Теплопотери здания за счет вентиляционного воздухообмена с учетом инфильтрации за отопительный период находим по формуле (5):

5.2.3. Бытовые тепловыделения с учетом удельной величины бытовых теплопоступлений вычисляем по формуле (7):

5.2.4. Теплопоступления от солнечной радиации с учетом ориентации фасадов восток-запад при находим по формуле (8):

5.2.5.Количество потребленной тепловой энергии на отопление и вентиляцию здания за отопительный период при наличие авторегулирования теплоотдачи отопительных приборов и автоматизированного узла управления однотрубной системой отопления на вводе(эффективность автоматизации ) рассчитываем по формуле(1):

5.2.6. Удельный расчетный расход тепловой энергии определяем по формуле(9)

5.2.7. Сопоставление двух примеров расчета позволяет оценить экономию тепловой энергии от перехода на проектирование зданий по С Ни И 23-02-2003. В количественном отношении экономия составляет 246-91 ⁼⁼ 155кВт ч/м², или в 246/91 =2,7 раза.

5.3. Ниже показывается, как рассчитать экономию тепловой энергии от проведения 01 дельных энергосберегающих мероприятий по отношению к существующим жилым зданиям.

5.3.1. Выполнение в существующих жилых зданиях, построенных до 2000 г.,

автоматического регулирования системы отопления путем осуществления пофасадного

автоматического регулирования с использованием датчиков температуры внутреннего

воздуха либо установкой термостатов на каждом отопительном приборе и устройством

автоматического регулирования подачи теплоты на отопление на вводе в здание позволит

сократит], удельное тешюгютребление на отопление и вентиляцию жилого здания на 27

кВт ч/м . или на 11 %:

(2294525+1833815-(875076+353460)-0,8 0,9] 1,13=3665490 кВт ч,

т. с. -экономия теплоты составит 246-219=27кВт ч/м , или 27 100/246-11 %.

Если оценивать экономию теплоты от автоматизации отопления по отношению к зданию, теплозащита которого выполнена в соответствии с требованиями 2000 г., то снижение удельного теплопотребления составит примерно ту же величину (26 кВт ч/м²), но в сравнении с абсолютным теплопотреблением это будет 22 %:

(976660+1233140-(875076+328676) 0,8 0,5] 1,13=1952980 кВт ч,

т.е. экономия теплоты составит 117-91=26 кВт ч/м ,или 26 100/117=22%

5.3.2. Утепление стен здания до нормативного значения по сопротивлению теплопередаче с до приведет к снижению удельного теплопотребления на 66 :

(1325545+1833815-(875076+353460)-0,8 0,5] 1,13=3014780 кВт ч,

Т.е экономия теплоты составит 246-180=66 кВт

5.3.3.Замена окон с на более теплые с и более герметичные позволит снизить удельное теплопотребление на

Из них уменьшение инфильтрации из-за повышения сопротивления воздухопроницанию оконных проемов с до приводит к экономии теплоты в 40 кВт :

(976660+1833815-(875076+353460)-0,8 0,5] 1,13=2620540 кВт ч,

Т.е. экономия теплоты от повышения сопротивления воздухопроницанию окон составила 157-117=40 кВт ч/м из 63 кВт ч/м ,полученных за счет замены окон.

Приведенные примеры демонстрируют возможность данного руководства оценивать энергетическую эффективность энергосберегающих мероприятий. Зная стоимость инвестиций в энергосберегающие мероприятия, можно рассчитать срок их окупаемости в соответствии с разработанным «Положением об экономическом стимулировании проектирования и строительства энергоэффективных зданий и выпуска для них электросберегающей продукции»

ПРИМЕРЫ  расчета стоимости работ по обследованию зданий,  сооружений и инженерного оборудования



     1. Определить стоимость обмерно-обследовательских работ по зданию высотой до 15 м, 4700 куб.м, II категория сложности здания, II категория сложности работ, выполнение работ в полном объеме, в неблагоприятный период года (март), для городского заказа.            Базовая цена на выполнение обмерно-обследовательских работ определяется из таблицы 4.3 и составляет 219,5 руб. на 100 куб.м здания.            Стоимость работ в текущих ценах определяется по формуле 3.2:                              К_ср  = 1,0 - полнота выполнения работ, табл.1.2;            N_г/з  = 0,61 - норматив стоимости проектной продукции городского заказа;            К_i1= 1,3 - обследования проводятся в неблагоприятный период года, табл.1.2, п.3г;     К_i2  = 1,2 - здание имеет малый строительный объем - до 5000 м , табл.1.2, п.6д;            К_пер  = 2,438 - коэффициент пересчета к ценам 2000 года на III квартал 2007 го

да.

     2. Определить стоимость работ по измерению вибраций (одного параметра) в нормируемых октавных полосах частот, в одном направлении, в помещении жилого дома (квартира), в 3 точках измеряемого помещения, в вечернее время (после 18-00 ), для городского заказа.            Базовая цена на измерение вибраций определяется по таблице 5.5 и составляет 1430 руб. за 1 точку измеряемого помещения.            Стоимость работ в текущих ценах определяется по формуле 3.2:                                    1,2 - работа в вечернее или ночное время (с 18-00 до 24-00) - табл.5.6, п.1.            К_ср = 1,0 - полнота выполнения работ, табл.1.2;            N_г/з = 0,61 - норматив стоимости проектной продукции городского заказа;            К_пер = 2,438 - коэффициент пересчета к ценам 2000 года на III квартал 2007 года.



     3. Определить стоимость работ на один цикл общего мониторинга технического состояния зданий и сооружений.

Этажность здания - 16,

передаточных функций - 3,

период собственных колебаний - 1,

логарифмических декрементов - 1,

паспортов здания - 1,

технических заключений - 1,

     К_пер  = 2,438 - коэффициент пересчета к ценам 2000 года на III квартал 2007 года, работа выполняется по городскому заказу - N_г/з  = 0,61            С_ТО (табл.5.10) = (1 период х 12,61 + 1 логарифм. декрем. х 12,61 +            + 3 передаточн. ф-ции х 14,29 + 1 паспорт х 8,38 + 1 отчет х 9,400) х 2,439 х            х 0,61 = 127756 руб.            Примечание: В примерах расчета стоимости не учтен налог на добавленную стоимость.

БАЗОВЫЕ ЦЕНЫ  на выполнение обмерно-обследовательских работ

      Таблица 4.3



Кате- гория	Базовая цена в рублях на 100 куб.м здания
слож- ности	Категория сложности работ
здания	I										II																		III
	Высота здания в метрах										Высота здания в метрах																		Высота здания в метрах
	до 6		выше 6 до 7			выше 7 до 8		выше 8 до 9				до 6			выше 6 до 7					выше 7 до 8				выше 8 до 9						до 6				выше 6 до 7					выше 7 до 8				выше 8 до 9
I	312,82		281,56			253,38		228,05				435,72			392,13					352,94				317,66						522,86				470,56					423,53				381,19
II	406,67		366,03			329,41		296,48				566,46			509,76					458,83				412,97						679,75				611,71					550,60				495,56
III	528,66		475,83			428,23		385,47				736,37			662,69					596,47				536,83						883,64				795,23					715,76				644,20
	выше 9 до 10	выше 10 до 11		выше 11 до 12	выше 12 до 13		выше 13 до 14		выше 14 до 15	выше 9 до 10			выше 10 до 11				выше 11 до 12		выше 12 до 13			выше 13 до 14				выше 14 до 15		выше 9 до 10				выше 10 до 11				выше 11 до 12		выше 12 до 13			выше 13 до 14				выше 14 до 15
I	205,25	184,71		166,24	149,62		734,63		121,15	285,91			257,3				231,59		208,43			187,61				168,86		343,09				308,76				277,91		250,12			225,13				202,63
II	266,82	240,14		216,12	194,51		175,04		157,50	371,69			334,47				301,09		270,97			243,91				219,50		446,03				401,36				361,31		325,16			292,69				263,40
III	346,84	312,20		280,98	252,85		227,57		204,76	483,18			434,81				391,41		352,27			317,08				285,37		579,82				521,77				469,69		422,72			380,50				342,44
	выше 15 до 16	выше 16 до 17		выше 17 до 18	выше 18 до 19		выше 19 до 20		выше 20 до 30	выше 15 до 16			выше 16 до 17				выше 17 до 18		выше 18 до 19			выше 19 до 20				выше 20 до 30		выше 15 до 16				выше 16 до 17				выше 17 до 18		выше 18 до 19			выше 19 до 20				выше 20 до 30
I	109,03	98,10		88,29	79,44		71,52		64,37	151,99			136,76				123,09		110,76			99,70				89,75		182,39				164,11				147,71		132,91			119,64				107,70
II	141,75	127,53		114,78	103,28		92,98		83,70	197,56			177,8				160,01		144,01			129,61				116,65		237,07				213,36				192,01		172,81			155,53				139,98
III	184,26	165,8		149,19	134,25		120,87		108,83	256,82			231,15				207,99		187,22			168,52				151,65		308,18				277,38				249,59		224,66			202,22				181,98

 где:       - стоимость работ в текущих ценах;

- базовая цена работ в ценах 2000 года; - коэффициент, учитывающий полноту выполнения работы или комплекса работ.  определяется расчетом по данным долевого значения отдельных операций в общем объеме работ. Алгоритм расчета   представлен в приложении;

   - произведение корректирующих коэффициентов, учитывающих усложняющие (упрощающие) факторы, влияющие на трудоемкость выполнения работ, значения коэффициентов  представлены в разделе 1, табл.1.2;     - коэффициент пересчета базовой стоимости в текущий уровень цен, разрабатывается Департаментом экономической политики и развития города Москвы и утверждается в установленном порядке;

- норматив стоимости проектной продукции городского заказа, величина которого устанавливается Департаментом экономической политики и развития города Москвы.

Таблица 1.2



	NN пп	Условия и работы, при которых применяется коэффициент	Корректирующий коэффициент К
	1	2	3
	1.	Выполнение обмерных и конструкторских работ в полном или неполном объеме (<100%). К  - коэффициент, учитывающий полноту выполнения работы или комплекса работ.	К  определяется расчетом по т.4.1 - для обмерных работ, по т.4.4 - для конструкторских работ
	2.	Здания с закрытым режимом, строения и участки, прилегающие к ним, где по обстановке или установленному режиму неизбежны перерывы в работе, связанные с потерями рабочего времени, или обследование на которых возможно лишь в нерабочее время, включая ночное время. К ним, прежде всего, относятся эксплуатируемые квартиры в жилых домах, эксплуатируемые общественные и промышленные здания и сооружения, для которых установлен твердый график работы, в процессе которой невозможно проведение обследования по требованиям техники безопасности, либо по причинам, существенно мешающим проведению инструментальных измерений (распространяется на все виды работ сборника, кроме работ, указанных в табл.4.8 п.п.1, 2, 3, 7).	1,25
	3.	Обследование проводится в неблагоприятных условиях:
		а) в помещениях или на территориях с вредным для здоровья производством (если работникам организаций установлены льготные условия труда);	1,20
		б) в помещениях с температурой воздуха более 30° и влажностью атмосферы 70%;	1,10
		в) обследуемые конструкции расположены на высоте 2 и более метров и для доступа к ним необходимы лестницы, подмости, леса и т.п. приспособления;	1,15
		г) неблагоприятный период года.
		Продолжительность неблагоприятного периода для Москвы и Московской области 6,5 месяцев (20/Х-05/V).	1,3
		д) работы проводятся внутри эксплуатируемых зданий или в помещениях, площади которых заняты оборудованием свыше 50%;	1,10
	4.	Обследуемые здания являются памятниками архитектуры, истории или культуры	1,20
	6.	Здания имеют малый строительный объем, при общем объеме здания
		а) до 1000 м  (включительно)	2,5
		б) до 2000 м  (включительно)	2,2
		в) до 3000 м  (включительно)	1,8
		г) до 4000 м  (включительно)	1,4
		д) до 5000 м  (включительно)	1,2
		е) 6000 м  и более	1,0
	7.	При высоте здания выше 30 м (к табл.4.3; 4.6)
		а) до 40 м	1,15
		б) до 50 м	1,25
		в) выше 50 м	1,3
	8.	Объекты, обследуемые после пожара, наводнения или др. стихийных бедствий	1,30
	9.	Обмерно-обследовательские работы производятся с использованием только чертежей проекта	0.75
	10.	Обмерно-обследовательские работы выполнены без обмеров планов расположения видимых плит, балок и прогонов, т.е. произведена только сверка с натурой плана этажа с нанесением на план видимых дефектов и мест вскрытий	0,75

БАЗОВЫЕ ЦЕНЫ  на измерение шума от работы инженерного, технологического  оборудования и внешних источников

            Таблица 5.5



	NN п.п.	Наименование и состав работы (операции)	Единица измерения	Стоимость, БЦ (2000) (тыс.руб.)
	1	2	3	4
	1.	Ознакомление с проектом и объектом исследований. Подготовка акустического тракта для проведения измерений (лабораторные условия). Выезд на объект. Погрузка и разгрузка электроакустического оборудования. Выбор помещений и измерительных точек для проведения исследований. Сборка и калибровка акустического тракта на объекте. Проведение акустических измерений согласно соответствующего ГОСТ - для измерения шума. Измерение уровней звукового давления в октавных полосах частот звукового давления. Погрузка и разгрузка электроакустических трактов после проведения измерений на объекте, возвращение в лабораторию для камеральной обработки. Обработка результатов измерений и определение уровня звука, уровней звукового давления. Сопоставление результатов измерений с нормативными значениями	1 точка в измеряемом помещении	0,750
	2.	За каждую последующую точку сверх 5	1 точка в измеряемом помещении	0,375
	3.	Измерение уровней звукового давления в 1/3 октавных полосах частот (описание состава работ см.п.1 т.5.5)	1 точка в измеряемом помещении	1,480
	4.	За каждую последующую точку сверх 5	1 точка в измеряемом помещении	0,740
	5.	Измерение и расчет эквивалентных уровней звука непостоянного шума (описание состава работ см.п.1 т.5.5)	1 точка в измеряемом помещении	3,550
	6.	Определение шумовых характеристик транспортных потоков (сост. работ см.п.1 т.5.5)	1 точка	9,180
	7.	Составление отчетных материалов.  Оформление результатов измерений, составление протоколов в виде таблиц и диаграмм. Подписи протоколов и сдача заказчику совместно с актами сдачи и счетами-фактурами.	1 протокол	2,260

БАЗОВЫЕ ЦЕНЫ  на измерение вибраций

      Таблица 5.6



	NN п.п.	Наименование и состав работы (операции)	Единица измерения	Стоимость, БЦ (2000) (тыс.руб.)
	1	2	3	4
	1.	Ознакомление с проектом и объектом исследований. Подготовка акустического тракта для проведения измерений (лабораторные условия). Выезд на объект. Погрузка и разгрузка электроакустического оборудования. Выбор помещений и измерительных точек для проведения исследований. Сборка и калибровка акустического тракта на объекте. Проведение акустических измерений. Погрузка и разгрузка электроакустических трактов после проведения измерений на объекте, возвращение в лабораторию для камеральной обработки. Обработка результатов измерений. Сопоставление результатов измерений с нормативными значениями. Измерение вибраций (одного параметра) в нормируемых октавных полосах частот, в одном направлении, в помещениях жилых и общественных зданий.	1 точка в измеряемом помещении	1,430
	2.	За каждую последующую точку сверх 5	1 точка в измеряемом помещении	0,715
	3.	Составление отчетных материалов.  Оформление результатов измерений, составление протоколов в виде таблиц и диаграмм. Подписи протоколов и сдача заказчику совместно с актами сдачи и счетами-фактурами.	1 протокол	1,850

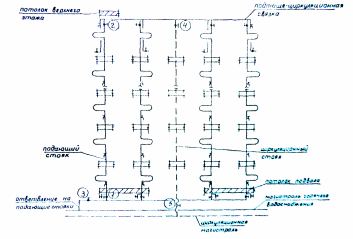

Рис.27 Образец выполнения принципиальной схемы секционного узла системы горячего водоснабжения.
