8. Принцип действия многослойных экранов
Многослойные экраны применяются в тех случаях, когда необходимо высокое экранирующее действие экрана. Эти экраны состоят из последовательных чередующихся слоев немагнитных (медь, алюминий) и магнитных (сталь) металлов (рис. 8.23). Особенностью таких экранов является их высокая экранирующая эффективность и малые потери энергии. Экранирующий эффект определяется совместным действием экранирования отражения и экранирования поглощения. Эффект отражения обусловлен различием волновых сопротивлений различных слоёв экрана. Поэтому слои экрана с различными волновыми сопротивлениями должны чередоваться, толщина каждого слоя экрана должна быть не меньше глубины проникновения.
9.Зависимость параметров взаимных влияний в кц от частоты, объяснить эти зависимости.
Зависимость параметров взаимных влияний в КЦ от частоты, объяснить эти зависимости.
В коаксиальных цепях, в отличие от симметричных, с ростом частоты взаимное влияние уменьшается и улучшается защищенность от внешних помех. Из-за эффекта близости плотность тока во внешнем проводнике коаксиального кабеля увеличивается по направлению к внутренней его поверхности, причем с ростом частоты ток концентрируется на внутренней поверхности внешнего проводника, на внешней поверхности плотность уменьшается. Поэтому с увеличением частоты уменьшается напряженность поля Ez на внешней поверхности внешнего проводника и возрастает эффект самоэкранирования коаксиального кабеля. При очень высоких частотах, когда весь ток сконцентрированную внутри коаксиального кабеля, напряженность поля Ez вне кабеля приближается к нулю, экранирующий эффект достигает максимума и влияние между цепями теоретически отсутствует.
В симметричных цепях взаимные влияния больше, т.к. они имеют внешние поперечные электромагнитные поля. В свою очередь в КЦ при росте частоты взаимные влияния уменшаются за счет самоэкранирования. Это вызвано поверхностным эффектом
10.Особенности взаимных влияний в коаксиальных цепях.
смотри 9 вопрос
11.Объяснить, в каких цепях, (симметричных или коаксиальных) взаимные влияния больше и почему.
В симметричных цепях взаимные влияния больше, т.к. они имеют внешние поперечные электромагнитные поля. В свою очередь в КЦ при росте частоты взаимные влияния уменшаются за счет самоэкранирования. Это вызвано поверхностным эффектом
12.Объясните принцип скрещивания.

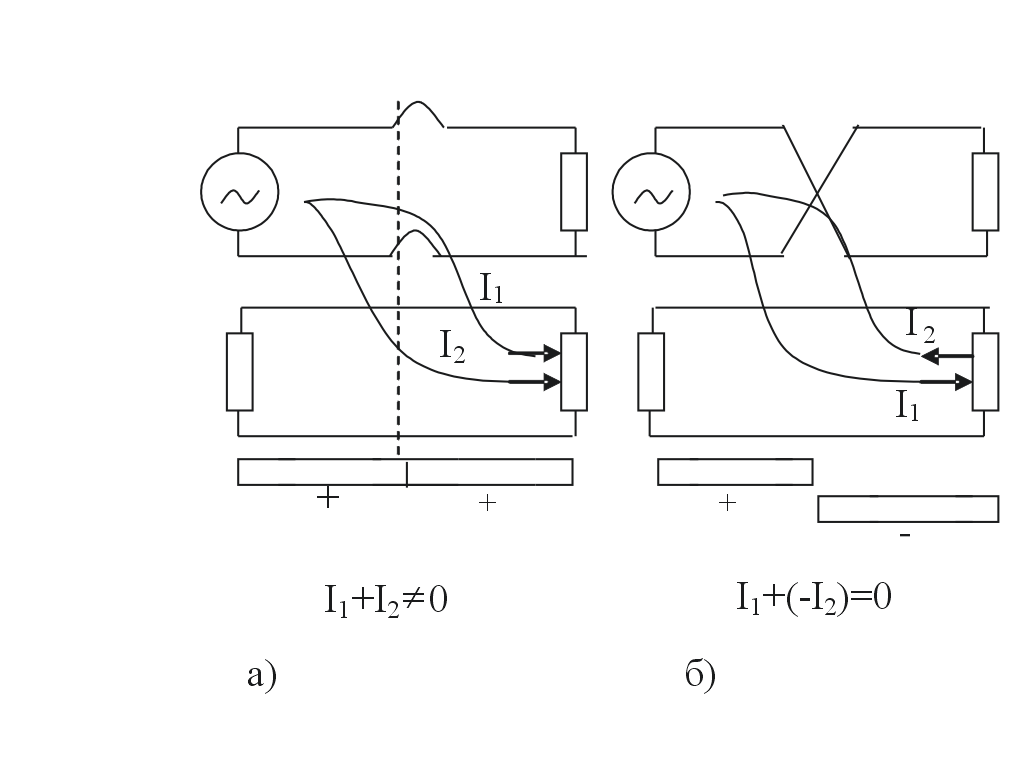

Скрещивание в кабелях связи. Принцип скрещивания состоит в том, что токи помех с одного участка линии компенсируются токами помех с другого участка линии
Проводники в кабельной четверке при скрещивании можно соединить различными схемами, каждой из которых соответствует свое обозначение — оператор скрещивания. Операторы скрещивания и соответствующие им схемы приведены в таблице:
Оператор скрещивания содержит три позиции. Знак первой позиции определяет соединение жил в первой паре, второй — соединение жил второй пары, третьей — соединение в искусственной цепи.
13.Объясните принцип действия контуров противосвязи. На каком конце линии включается контур противосвязи и почему?
Этот способ основан на компенсации тока помех током, который ответвляется в линии.
Рисунок 8,14 – Принцип действия контура проивосвязи

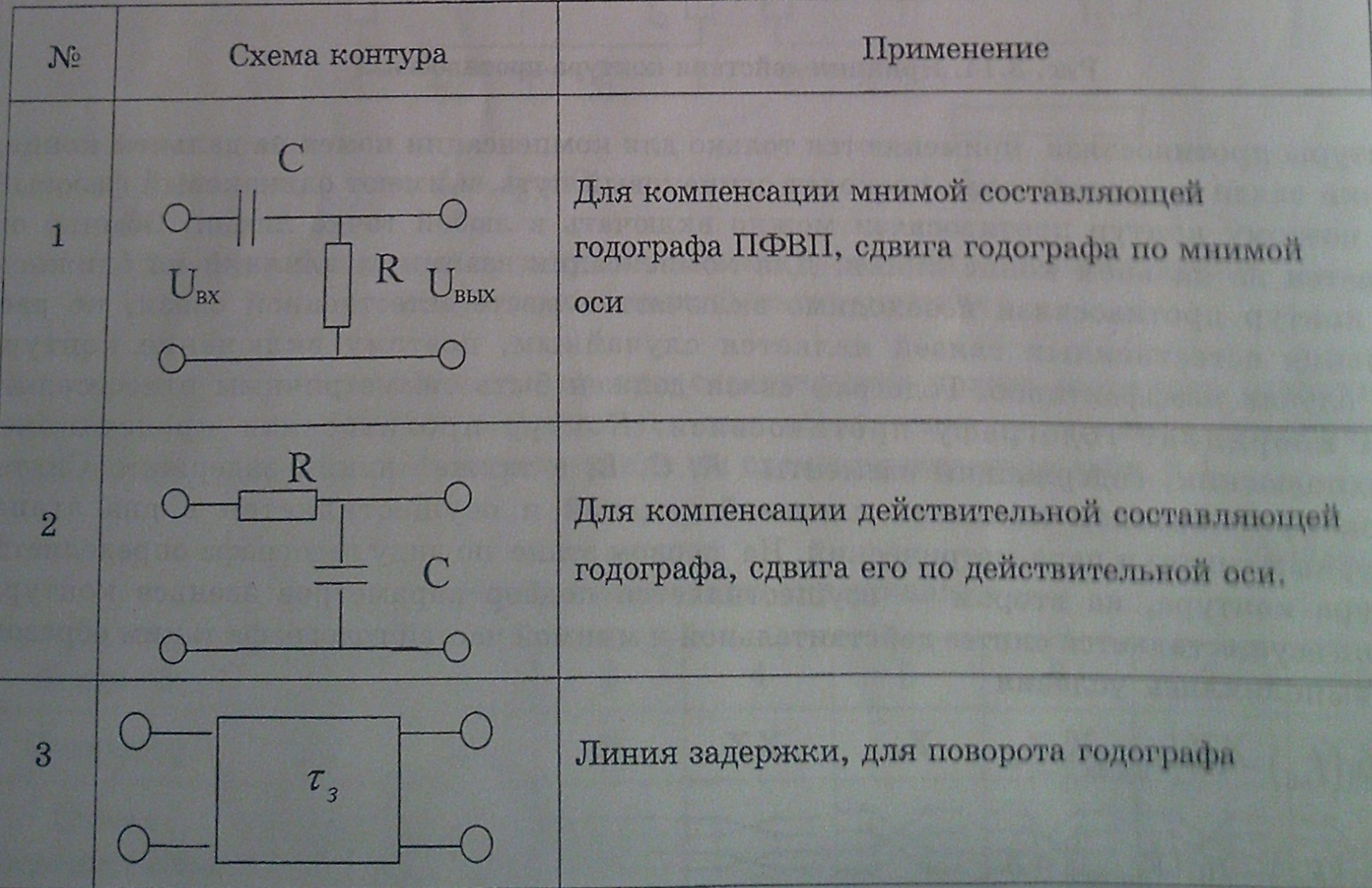

Контуры противосвязи применяются только для компенсации помех на дальнем конце, т. к. токи связи и противосвязи проходят одинаковый путь, и имеют одинаковый фазовый сдвиг, поэтому контур противосвязи можно включать в любой точке линии. Обычно он включается на дальнем конце линии. Для компенсации взаимных влияний на ближнем конпе контур противосвязи необходимо включать в месте естественной связи, но распределение естественных связей является случайным, поэтому включение контура в этом случае неэффективно. Годограф связи должен быть симметричным относительно начала координат годографу противосвязи. Контур противосвязи представляет четырехполюсник, содержащий элементы В, С, L, а также линии задержки. Синтез коЕтура противосвязи является сложной задачей и осуществляется в два этапа: структурный синтез и пара-метрический. На первом этапе по виду годографа определяется структура контура, на втором — осуществляется подбор параметров звеньев контура. Отдельно осуществляется синтез действительной и мнимой частей годографа таким образом, чтобы выполнялись условия
где ε и δ — поле допусков остаточных связей.

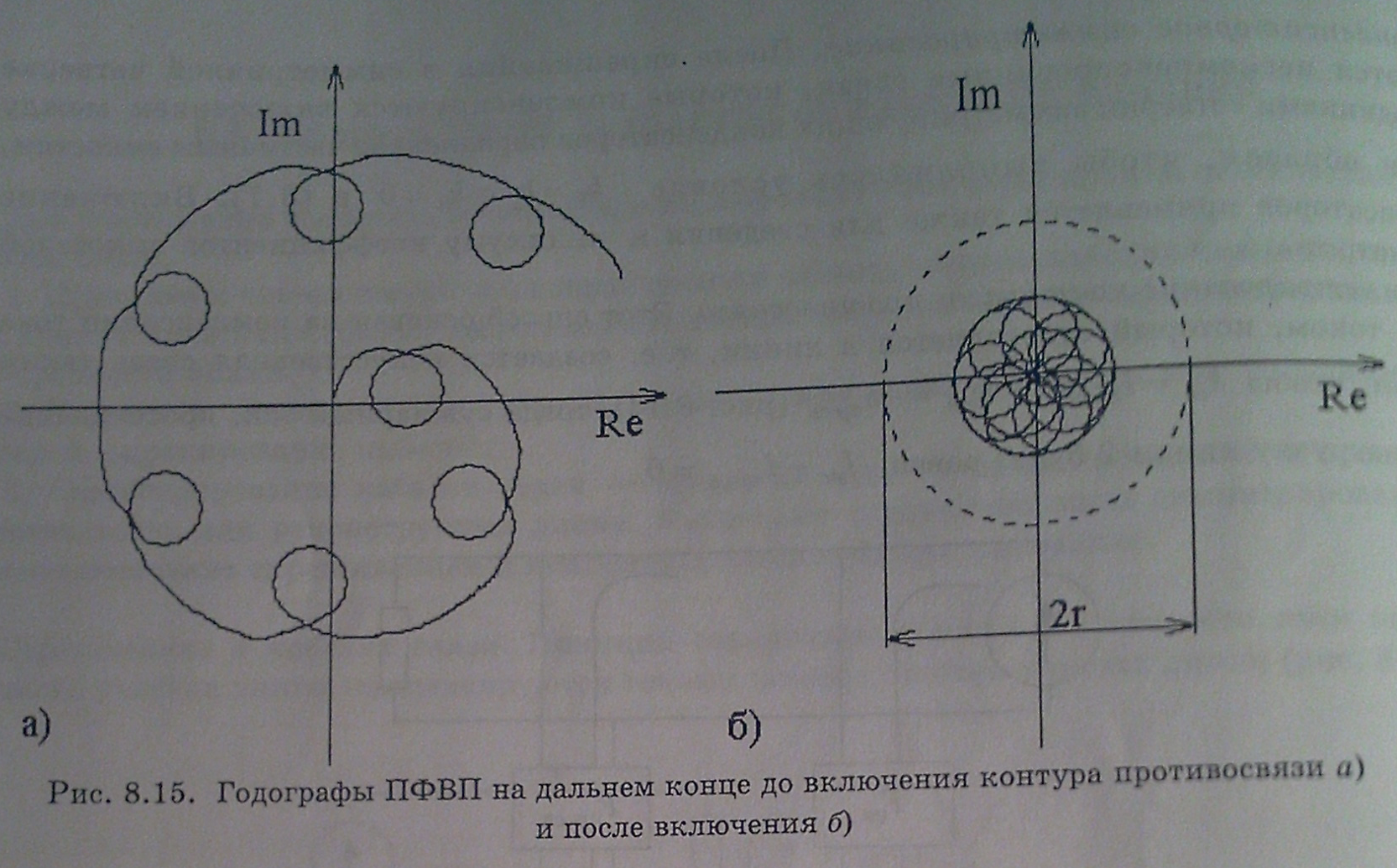

В идеальном случае |Fсв -Fnрсв | = 0 и годограф результирующей ПФВП стягивается в точку, на практике такое равенство невыполнимо, результирующии годограф должен стягиваться в область с радиусом г, не превышающим заданной величины связи (рис. 8.15)
