Общее устройство системы питания дизелей

Система питания дизельного двигателя обеспечивает очистку и подачу воздуха, очистку и подачу топлива и равномерное распределение его по цилиндрам двигателя строго дозированными порциями. К системе питания дизелей относятся топливо- и воздухоподводящая аппаратура, выпускной газопровод и глушитель шума отработавших газов. В четырехтактных дизелях наибольшее распространение получила топливоподводящая аппаратура разделенного типа, у которой топливный насос высокого давления ТНВД и форсунки конструктивно выполнены отдельно и соединены трубопроводами. Топливоподача осуществляется по двум основным магистралям: низкого и высокого давления. Назначение механизмов и узлов магистрали низкого давления состоит в хранении топлива, его фильтрации и подачи под малым давлением к насосу высокого давления. Механизмы и узлы магистрали высокого давления обеспечивают подачу и впрыскивание необходимого количества топлива в цилиндры двигателя.

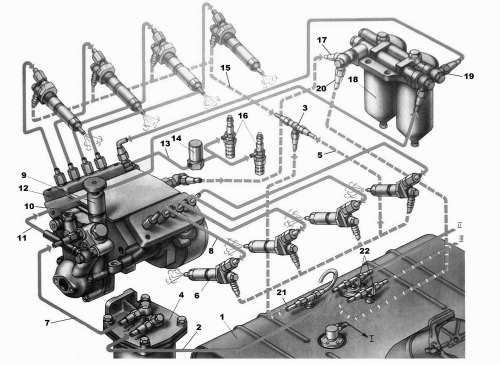

1 - топливный бак; 2 - топливопровод к фильтру грубой очистки; 3 - тройник; 4 - фильтр грубой очистки топлива: 5 - сливной дренажный топливопровод форсунок левого ряда; 6 - форсунка; 7 - подводящий топливопровод к насосу низкого давления; 8 - топливопровод высокого давления; 9 - ручной топливоподкачивающий насос; 10 - топливоподкачивающий насос низкого давления; 11 - топливопровод к фильтру тонкой очистки; 12 - топливный насос высокого давления; 13 - топливопровод к электромагнитному клапану; 14 - электромагнитный клапан; 15 - сливной дренажный топливопровод форсунок правого ряда; 16 - факельная свеча; 17 - дренажный топливопровод насоса высокого давления; 18 - фильтр тонкой очистки топлива; 19 - подводящий топливопровод к насосу высокого давления; 20 - дренажный топливопровод фильтра тонкой очистки топлива; 21 - сливной топливопровод; 22 - распределительные краны. На двигателях КамАЗ применена система питания топливом разделенного типа, состоящая из топливного насоса высокого давления с регулятором частоты вращения и автоматической муфтой опережения подачи топлива, форсунок, фильтров грубой и тонкой очистки, топливного насоса низкого давления, топливоподкачивающего насоса, топливопроводов высокого и низкого давления, топливных баков, электромагнитного клапана и факельных свечей электрофакельного пускового устройства. В дизелях семейства КамАЗ-740 (рис.19) топливо из бака 1 под действием разрежения, создаваемого топливоподкачивающим насосом 10 низкого давления, проходят фильтры 4 грубой и 18 тонкой очистки.

По топливопроводам и магистрали низкого давления 2, 7, 11 и 19топливо поступает к насосу 12 высокого давления и от него по топливопроводам 8 высокого давления подается к форсункам 6 в соответствии с порядком работы двигателя. Неиспользованное топливо и попавший в систему воздух отводятся через перепускной клапан насоса высокого давления и клапан-жиклер фильтра тонкой очистки по сливным топливопроводам 17и 20. Из форсунок лишнее топливо по топливопроводам 5, 15 и 21 поступает в бак через тройник 3 и топливопровод. У дизелей автомобилей ЗиЛ-4331 и семейства КамАЗ к топливной системе присоединено электрофакельное устройство для облегчения их пуска в условиях отрицательных температур. В это устройство входят факельные свечи 16, устанавливаемые во впускном трубопроводе и служащие для подогрева воздуха, поступающего в цилиндры. Топливо к факельным свечам поступает из топливопровода 13 через магнитный клапан 14. Электрофакельное устройство является эффективным средством облегчения пуска двигателя при температурах до - 25°С, а также предохраняет аккумуляторные батареи от перегрузки в процессе пуска, ускоряет начало работы дизеля под нагрузкой и снижает дымность отработавших газов у непрогретого двигателя.
