10. Преимущества и недостатки двухконтурных и одноконтурных ядерных реакторов.

Преимущества одноконтурных реакторов –отсутствие трудоёмкого и дорогостоящего корпуса, возможность наращивания мощности путем пристройки новых графитовых блоков без изменения конструкций других узлов, а также возможность замены без остановки реактора отработавших тепловыделяющих элементов на новые.

Главным недостатком одноконтурного ядерного реактора явл большая вероятность попадания радиоактивных веществ в воду, турбогенератор, а также другие объекты станции при аварийной разгерметизации трубопроводов. Кроме того, для реакторов РБМК ввиду большей длины активной зоны, большого объема графитовой кладки и некоторых других факторов характерна неравномерность распределения нейтронов по высоте и объему, а, следовательно, неравномерность тепловыделения. Это в совокупности с особенностями изменения замедляющих свойств паровоздушной смеси в процессе работы приводит к некоторой неустойчивости работы реакторов.

Преимущества двухконтурных схем ядерных реакторов – данная двухконтурная схема обеспечивает безопасность обслуживания оборудования , безопасность для персонала а так же имеется возможность выбирать наивыгоднейшие режимы эксплуатации и режимы для рабочего тела.

Недостатки двухконтурных схем ядерных реакторов : Возможность аварии с течью теплоносителя и необходимость средств для её компенсации.

11. Реакторы типа ввэр , рбмк , втгр. Особенности конструкции , хар-ки теплоносителей , замедлителей , отражателей.

Реактор типа ВВЭР

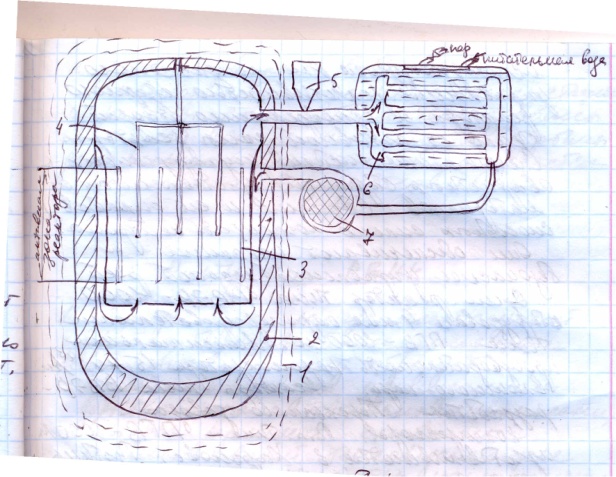

Лёгкая вода служит одновременно замедлителем и теплоносителем. На рис.ниже представлены разрезы водоводяного реактора мощностью1000 МВт.(НИЖЕ РИСУНОК РЕАКТОРА ВВЭР)

1 – биологическая защита

2 – корпус реактора

3 – сборки твэлов

4 – стержни системы управления и защиты

5 – расширитель

6 – парогенератор

7 – циркуляционные насосы

Теплоноситель ВВЭР – вода , выполняющая роль замедлителя нейтронов для активной зоны , она содержит в себе растворённую борную кислоту , которая используется для жидкостного управления реактивностью ядерного реактора и одновременно отводит тепло от активной зоны реактора. Один реактор типа ВВЭР -1000 оборудован 4-мя пароперегревателями типа ПГВ – 1000 М.

Реактор ВВЭР работает по двухконтурной схеме ( НИЖЕ РИСУНОК )

Реактор типа РБМК

В реакторах типа РБМК замедлителем служит графит , а теплоносителем кипящая вода. Активную зону образует графитовая кладка пронизанная вертикальными топливными каналами , в которых размещены омываемые кипящей водой тепловыделяющие стержни. Поэтому реактор такого типа наз канальным , он не имеет сложного и дорогого корпуса

Схема такого реактора представлена на рис.ниже ( НИЖЕ РИСУНОК )

1 – сборка твэлов с тепловыделяющимся элементом

2 – графитовая кладка

3 – отражатель

4 – органы системы управления и защиты

5 - баки-сепараторы

6 – циркуляционные насосы

7 – биологическая защита

Реактор РБМК -1000 имеет эл.мощность 1000 МВт , а тепловую 3200 МВт. Реактор РБМК кипящего типа , т.е. в рабочих каналах активной зоны охлаждения сборки ТВС осуществляется кипящей водой , которая направляется после реактора в баки-сепараторы а сепарированный пар направляется к турбинам. Вода опускается вниз к питательным насосам вместе с добавленной в баке водой и снова поступает на охлаждение в каналы.

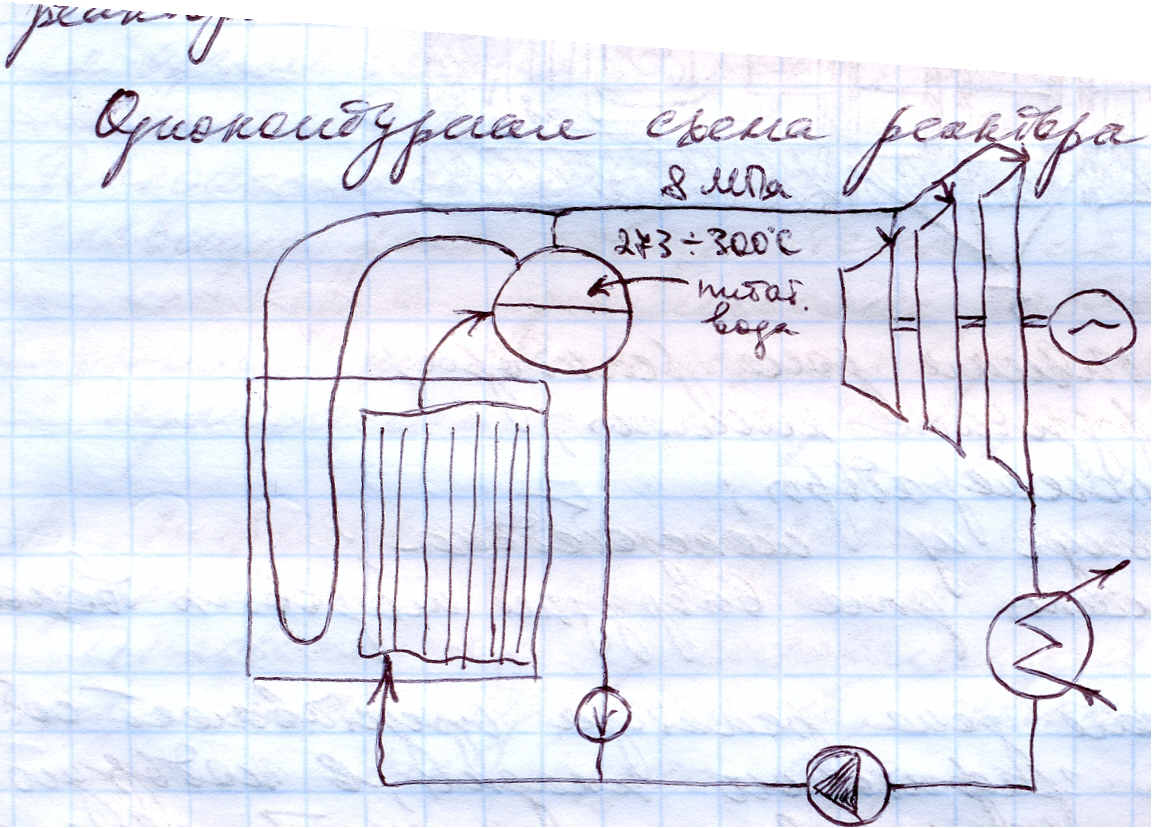

Реактор РБМК работает одноконтурной схеме ( НИЖЕ РИСУНОК )

Реактор типа ВТГР

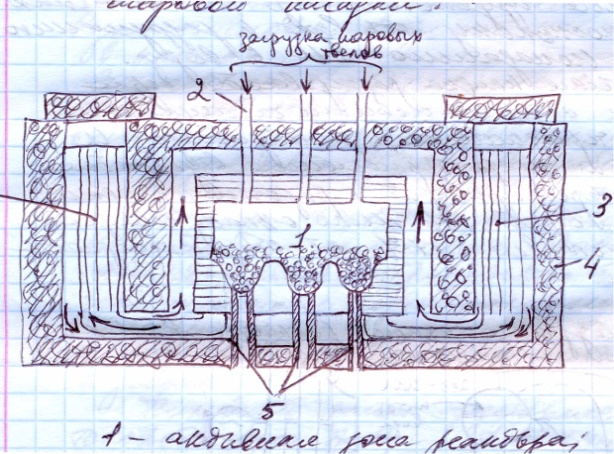

Основным его преимуществом явл достижение возможности нагрева теплоносителей до высоких температур 500-1000*С при этом повышается КПД АЭС и открывается возможность приминения стандартных экономичных паровых турбин , а так же появляется возможность приминения высокотемпературного тепла в промышленных производствах. Схема ВТГР с активной зоной предст.на рис ниже ( НИЖЕ РИСУНОК)

1 – активная зона реактора

2 – загрузочные каналы

3 – парогенераторы

4 – корпус из железобетона

5 – каналы для выгрузки шаровых твэлов.
