100. Будова деаераторів атмосферного і підвищеного тиску.
Деаэратор атмосферного давления состоит из бака 1 и колонки 13, внутри которой установлен ряд распределительных тарелок 5, 6 и 12.

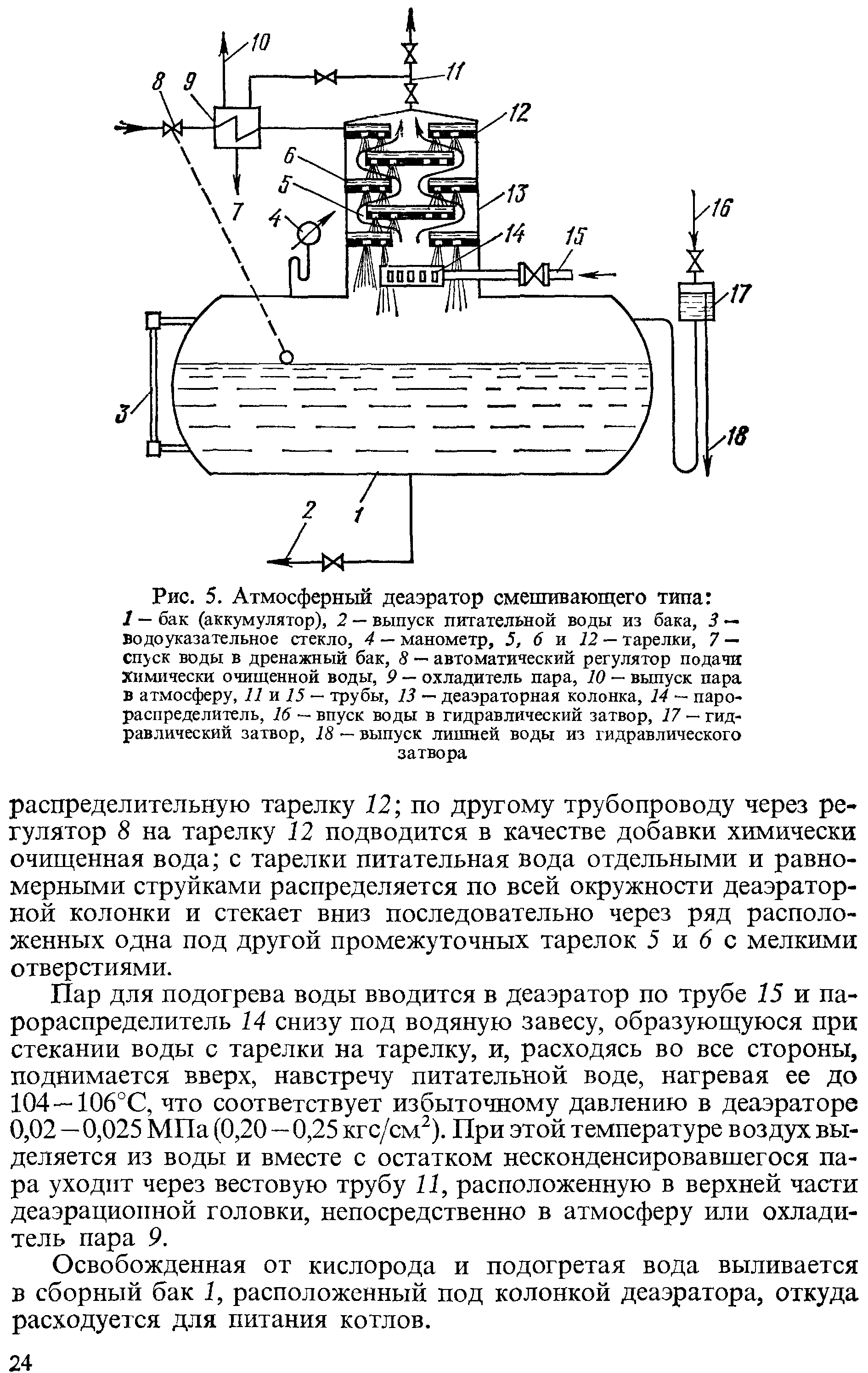

Рис. 5. Атмосферный деаэратор смешивающего типа:
1 — бак (аккумулятор), 2 — выпуск питательной воды из бака, 3 —
водоуказательное стекло, 4 — манометр, 5, 6 и 12 — тарелки, 7 —
спуск воды в дренажный бак, 8 — автоматический регулятор подачи
Химически очищенной воды, 9 — охладитель пара, 10 — выпуск пара
в атмосферу, 11 и 15 — трубы, 13 — деаэраторная колонка, 14 — паро-
парораспределитель, 16 — впуск воды в гидравлический затвор, 17 — гид-
гидравлический затвор, 18 — выпуск лишней воды из гидравлического
затвора.
Питательная вода (конденсат) от насосов поступает в верхнюю часть деаэратора на распределительную тарелку 12; по другому трубопроводу через регулятор 8 на тарелку 12 подводится в качестве добавки химически очищенная вода; с тарелки питательная вода отдельными и равномерными струйками распределяется по всей окружности деаэраторной колонки и стекает вниз последовательно через ряд расположенных одна под другой промежуточных тарелок 5 и 6 с мелкими отверстиями. Пар для подогрева воды вводится в деаэратор по трубе 15 и парораспределитель 14 снизу под водяную завесу, образующуюся при стекании воды с тарелки на тарелку, и, расходясь во все стороны, поднимается вверх, навстречу питательной воде, нагревая ее до 104-1060С. При этой температуре воздух выделяется из воды и вместе с остатком несконденсировавшегося пара уходит через вестовую трубу 11, расположенную в верхней части деаэрационной головки, непосредственно в атмосферу или охладитель пара 9.
Деаэратор снабжают водоуказательным стеклом 3 с тремя кранами – паровым, водяным и продувочным, регулятором уровня воды в баке, регулятором давления и необходимой измерительной аппаратурой.
Деаэраторы повышенного давления работают при давлении 6-7 атм. Их устанавливают на крупных электрических станциях высокого давления и закритического давления.
101. Вакуумні деаератори, будова, схеми розміщення. Основні показники роботи.

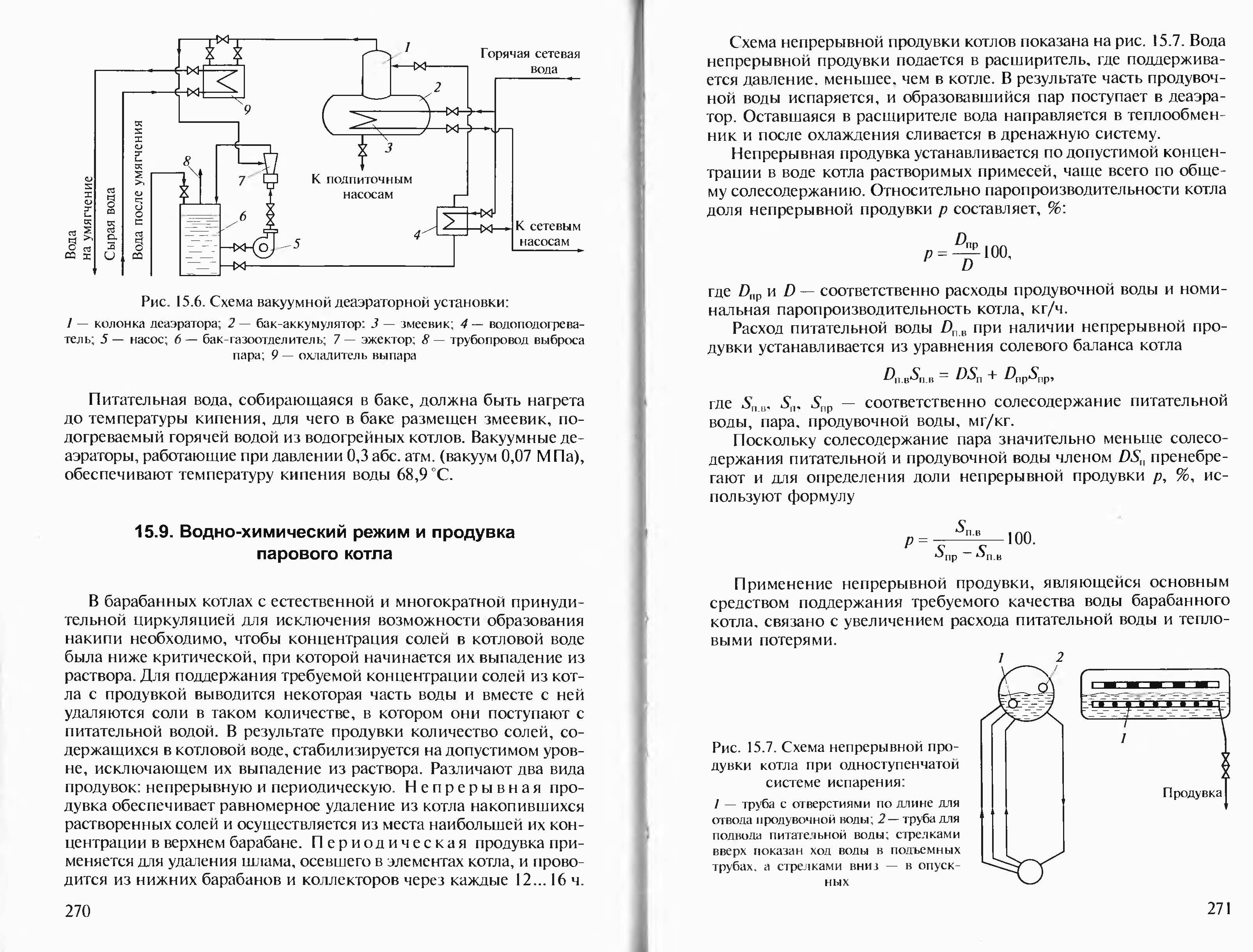

Существует несколько схем работы вакуумных деаэраторов, которые состоят из колонки 1 и питательного бака 2. Вакуум создается водоструйным эжектором 7, присоединяемым к выходному штуцеру и работающим на холодной воде, подлежащей деаэрации, что целесообразно, так как водоструйные эжекторы работают тем лучше, чем ниже температура эжектирующей воды. Кроме того, для облегчения работы эжектора перед ним устанавливают охладитель выпара 9. Отработавшая в эжекторе вода собирается в резервуаре 6, откуда она поступает в водяной подогреватель 4, работающий на горячей воде, отведенной от магистрали горячей сетевой воды. Подогревшись здесь до температуры кипения, вода поступает в колонку деаэратора, где она освобождается от растворенных газов.
Чтобы деаэрированная вода, собирающаяся в баке 2, сохраняла температуру кипения, в этом баке иногда размещают змеевик, также обогреваемый горячей водой из водогрейных котлов. Из резервуара вода подается в деаэратор атмосферным давлением либо особым насосом. Деаэраторы подпиточной воды выполняют на производительность 50 – 3200 т/ч. Они работают при давлении 0,3 атм., чему соответствует температура кипения воды 68,90С
