26. Камерні топки з твердим шлаковидаленням. При спалюванні яких палив використовуються ці топки? Їх переваги та недоліки.

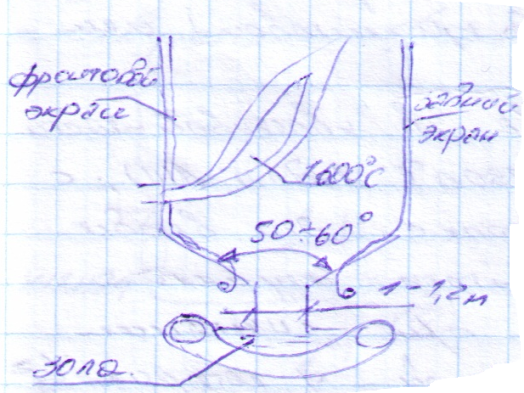

К амерные топки выполнены без изменения сечения по высоте топки т.е. они являються открытыми, в нижній части этих топок находится воронка образованная сдвижением фронтового и заднего экрана. Уклон 50-60^о выполнены до сближения растояния от 1 до1,2 м. За счет сближения экранов снижается t факела и зола ссыпается в шлакоприемную полость откуда удаляется специальным механизмом. Количество удаленной золы в таких топках составляет от5 до 10% от общего золосодержания топлива. Водяная ванна предохраняет топку от подсосов воздуха. Однако из-за скопления золы в золовом канале не всегда обеспечивается герметичность и возможен подсос воздуха из атмосферы. Среднее тепловое напряжение сечения топочной камеры и топочного обьема

В топках с тв. шлакоудалением сжигание топлива растягивается по высоте топки, что приводит к развитию габаритных размеров топки по высоте и увеличивает шлакоемкость котлов.

Недостаток: вынос из топочной камеры в газоходы основной массы золы, что не позволяет интенсифицировать конвективную теплопередачу из-за истирания труб золой.

Для интенсификации зологашения применяют покрытия торкрет массой (карборундохромитовой) или шамотными кирпичами.

Для полного выгорания топлива в хвостовой части факела необходимо иметь (для АШ); с необходимостью охлаждения газов в топке. Это входит в противоположность с первым этого пункта.

Используются также эти топки при сжигании каменных углей с тугоплавкой золой у которой .

Тв. шлакоудаление также целесообразно для топлив с более низкими но при относительно небольшой зольности топлив.

В топках с тв. шлакоудалением невысокая факела из-за подсосов холодного воздуха и ростянутого процесса горения соответственно в факеле образуется незначительное количество из-за этого обстоятельства на тепловых станциях Украины появилась тенденция переоборудования парогенераторов и топок с жидким шлакоудалением на топки с тв. шлакоудал.

27. Камерні топки з рідким шлаковидаленням. При спалюванні яких палив використовуються ці топки? Які створюються умови для рідкого шлаковидалення?

АШ, Т, семечка со штыбом используется в котлах с жидким шлакоудалением. Шлакование уменьшает производительность топок с жид. шлакоудал. Основным достоинством топок с жид. шлакоудал. – это существенное расширение диапазона работы котла и выходом жидкого шлака, особенно это заметно в ночное время, при снижении нагрузки блока до минимальной. При этом в факеле поддерживается , а объемное тепловое напряжение камеры горения увеличивается . Доля шлакоулавливания увел. от 0,3 до 0,4 т.е. в камере топки улавливается до 40% всего шлака. В этих топках снижаются потери тепла от недожога , но возрастают потери тепла с физическим теплом шлака и существенно увеличивается образование окислов .

Увеличение выхода шлака внизу топки до 40% позволяет интенсифицировать процесс теплопередачи в конвективных газоходах и уменьшать габариты и вес котла.

Основным недостатком является ограничение выхода шлака в ночное время т.е. при значительном снижении нагрузки, а также значительном выходе .
