4. Определение величины равнодействующей вертикальной силы в уровне нижних концов свай (Nус) и вертикального давления в уровне подошвы условного массивного свайного ф-та (Рус)

Рус =

N_ус = F_v + F_vp + F_vc + F_vгр

F_v =810 кН

F_vp = 17,6 кН

F_vc = 77,76 кН

F_vгр = γ_ср · V_гр = 9,799· 88,65 = 868,68кН

γ_ср = ; если грунт расположен ниже WL и водопроницаемый (пески, супеси и суглинки c J_L>0,25; и глины с J_L>0,5), то вместо γ_о

принимается в расчёте γ_ср = γ_св

N_ус = 810+ 17,6 + 77,76 + 868,68= 1774,04кН

4. Определение давления в уровне подошвы условного массивного фундамента.

P_ус = = 187,73кПа 2533кПа

Величина P_ус не должна превышать расчётного сопротивления грунта в уровне нижних концов свай, т.е. P_ус ≤ R(7)

3.7. Определение расчётного сопротивления грунта в уровне подошвы массивного фундамента.

1. Для колонны в подвале:

(7)

3. Для колонны вне подвала:

(7)

- коэффициенты (1,3)

K = K_z = 1

=1,34, =6,34, =8,55 f (φ⁰)

φ⁰ = 32˚

- удельный вес грунта ниже, выше подошвы фундамента с учётом взвешивающего действия воды (см. табл. 1)

С_II = C =2кПа см. табл. 1 для грунта под подошвой фундамента

R = 1,3·1,3(1,34·1·19,8 + 6,34·9,799·9 +8,55·2 )=1018,7

Таким образом из 2.3 и 2.4 видим

P = 187,73кПа<R = 1018,7кПа

Можно рассчитывать осадку фундамента.

4. Расчёт деформаций основания условного массивного фундамента (осадки фундамента).

Последовательность расчёта такая же, как для ф-та мелкого залегания

(см. 2.5).

Величину определяем в уровне нижних концов свай:

(т. «о» см. схему)

= 9,799· 9,8 =96,03 (кПа)

Дополнительные вертикальные напряжения от веса условного массивного

ф-та и нагрузки от колонны:

= 187,73 - 96,03 =91,7 (кПа)

Предполагаем сжатую зону грунта основания H_c = 3вус (начиная вниз от нижних концов свай (см. схему). Её разбиваем на отрезки h_i ≤ 0,4 вус.

Все величины ; 0,2 ; определяем на границах смежных отрезков h_i (схему).

Вычисления производили в табл. 3

Эпюры ; 0,2 ;

(Приложение 2)

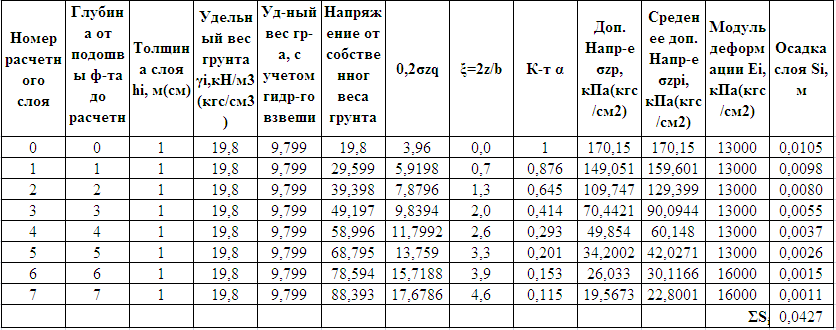

Расчет осадки фундамента: Табл.3

3.9. Расчёт на устойчивость: на сдвиг, опрокидывание.

Вследствие очевидных запасов устойчивости свайного ф-та, расчёт не производим.

3.10. Расчёт на устойчивость и вспучивание грунта.

Вследствие незначительного влияния в нашем случае морозного вспучивания грунтов (или его отсутствия) расчёт не производим.

3. Определение стоимости вариантов ф-та.

Приближённое определение стоимости работ производится по укрупнённым расценкам.

4.1. Для ф-та мелкого залегания (1 вар.)

а) Стоимость разработки и обратной засыпки грунта котлована под ф-т.

Схема котлована приложение 3

Общая стоимость земляных работ

С_3ρ = с_3ρ ·(2V_k – V_ф)

Объём котлована (согласно схеме)

V_k = (a +1 + 1 + 2α · tg 45) ( b + 1 +1 + 2αtg 45)

V_ф = 5,751м³ (см. выше 2.3.)

с_3ρ = 300 руб/м³ – единичная расценка работ

С_3ρ = 5,751 300 = 1725,3 руб

б) Стоимость изготовления ф-та

С_ф = с_жб · V_ф

с_жб = 1500 руб/м³ - единичная расценка на железобетон

С_ф =1500 5,751 = 8626,5 руб

Полная стоимость ф-та

С_1вар = С_3ρ + С_ф

С_1вар= 1725,3+8626,5= 10351,8руб
