Жаропрочные и криогенные Al сплавы

АК4-1ч.-Т1 - основной жаропрочный сплав средней прочности ( =420 МПа,  =370 МПа;  =270 МПа) для греющихся авиационных конструкций, в том числе для деталей  двигателей. Широко используется в виде плит, листов, штамповок.

АК4-2ч.-Т1 - сплав с повышенной на 10-15% трещиностойкостью по сравнению со сплавом АК4-1ч.-Т1, при близкой прочности.

Д20-Т1  -  разработан для деталей ТРД, работающих при температурах до 300-350°С, сварных  деталей и ёмкостей,  работающих кратковременно при температурах  - 253 до 300°С (σ_в=380 МПа,  =280 МПа)

В-1213-Т1 - новый высокопрочный ( ≥480-500  МПа) жаропрочный сплав (легированный серебром) с повышенной трещиностойкостью  (К_1С~35 МПа√м); СРТУ ( =400 МПа;  =285 МПа dl/dN) ~ 3 мм /кцикл). Освоено опытно-промышленное производство листов, профилей, штамповок.

1215-Т1 - сплав повышенной прочности и жаропрочности ( =500 МПа,  =300 МПа,  =155 МПа); освоен в опытно-промышленном производстве.

Предлагаем:

- продажу лицензий, передачу НОУ-ХАУ и технической документации на сплавы и технологии изготовления полуфабрикатов и конструкций;

- усовершенствование и разработку составов сплавов и технологии их изготовления по требованию Заказчика;

- поставку опытных образцов сплавов для исследования;

- научно-техническое сопровождение изготовления изделий.



Свариваемые коррозионностойкие высокотехнологичные Al сплавы

АМг2, АМгЗ, АМг6 - термически не упрочняемые сплавы для внутреннего набора самолетов, сварных емкостей и топливных баков, прочность сварных соединений составляет 0,9-0,95 прочности основного материала. Сплав, легированный скандием (1577), имеет прочность в отожженном состоянии, близкую к прочности закаленного и естественно состаренного сплава Д16ч.-Т, и позволяет изготовлять сложные по конфигурации детали в режиме сверхпластичности (δ_СПД=500-1000%).



Самолет Ан-148

1370-Т1 - высокотехнологичный коррозионностойкий термически упрочняемый сплав с повышенными характеристиками жаропрочности ( >400-450 МПа,  >350-370 МПа,  =290 МПа,  =240 МПа) и технологичности при холодной деформации. Сплав используется в виде листов толщиной 0,5-1,2 мм на самолете Ан-148 (обшивка и гофры носовой части стабилизатора, гофры пред­крылков и отклоняемого носка крыла). Освоено производство листов, прессованных профилей и плит, разработана технология сварки. Рекомендуется для обшивки и внутреннего набора фюзеляжа.

1913 (В91п.ч.)-Т3 - коррозионностойкий свариваемый термически упрочняемый сплав с высокой прочностью сварных соединений ( >450 МПа,  >350 МПа, σ_в.св=0,9σ_в). Освоено производство листов, прессованных профилей и штамповок, разработана технология сварки. Рекомендуется для применения в авиационной технике, в том числе для гидросамолетов и экранопланов, а также для строительных конструкций.

В-1341-Т, Т1 - высокотехнологичный коррозионностойкий свариваемый сплав средней прочности (свойства в состоянии Т1: σ_в ≥ 330 МПа; σ_0,2 ≥ 260 МПа; δ ≥ 10%, МКК < 0,105 мм). Разработана промышленная технология получения листов толщиной 0,6-3,0 мм с размером зерна менее 50 мкм, что обеспечивает их высокую технологичность при холодном формообразовании (К_выд до 40%, r_min = (0,5-1)s, s - толщина листа). Рекомендуется использование в изделиях авиационной техники в виде обшивок, деталей внутреннего набора, перегородок, крепежных узлов, трубопроводов, сварных баллонов различного назначения, работающих в диапазоне температур от -70 до +150°С. Применение тонких листов (до 1,5 мм) в сварных баллонах, работающих под внутренним давлением, вместо листов сплава АМг4 (до 3 мм) обеспечивает герметичность по основному металлу и снижение массы изделий на 35-40%. Применен в новом региональном самолете SSJ. Может быть применен в конструкциях наземного транспорта (топливные баки и др.). Освоено промышленное производство всех видов полуфабрикатов.

Сварной баллон, работающий под давлением, из сплава В-1341

Полупатрубок из сплава В-1341 (штамповка за 1 переход)

Билет№18

№1. Диаграмма состояния железо-цементит, свойства компонентов, фаз, структурных составляющих. Стали. Классификации сталей по качеству, маркировка.

Структурные составляющие железоуглеродистых сплавов. Начало изучению железоуглеродистых сплавов и процессов термической обработки было положено опубликованной в 1868 г. Работой Д.К. Чернова «Критический обзор статей Лаврова и Калакуцкого о стали и стальных орудиях и собственные исследования Д.К. Чернова по этому же предмету». Д.К. Чернов впервые указал на существование в стали критических точек и дал первое представление о диаграмме железо-цементит. В дальнейшем изучению железоуглеродистых сплавов и построению диаграмм железо-углерод были посвящены работы Ф. Осмонда, Ле-Шателье (Франция), Р. Аустена (Англия), А.А. Байкова и Н.Т. Гудцова (Россия), Розенбаума (Голландия), П. Геренса (Германия) и др. Основными компонентами, от которых зависит структура и свойства железоуглеродистых сплавов, являются железо и углерод. Чистое железо - металл серебристо-белого цвета; температура плавления 1539°С. Железо имеет две полиморфные модификации: α и γ. Модификация α существует при температурах ниже 911°С и выше 1392°С; γ-железо - при 911-1392°С. В зависимости от температуры и концентрации углерода железоуглеродистые сплавы имеют следующие структурные составляющие. 1. Феррит (Ф) - твердый раствор внедрения углерода в α-железе. Растворимость углерода в α-железе при комнатной температуре до 0,005%; наибольшая растворимость - 0,02% при 727°С. Феррит имеет незначительную твердость (НВ 80-100) и прочность (σв=250 МПа), но высокую пластичность (δ=50%; φ=80%). 2. Аустенит (А) - твердый раствор внедрения углерода в γ-железе. В железоуглеродистых сплавах он может существовать только при высоких температурах. Предельная растворимость углерода в γ-железе 2,14% при температуре 1147°С и 0,8% - при 727°С. Эта температура является нижней границей устойчивого существования аустенита в железоуглеродистых сплавах. Аустенит имеет твердость НВ 160-200 и весьма пластичен (δ=40-50%). 3. Цементит (Ц) - химическое соединение железа с углеродом (карбид железа Fe3C). В цементите содержится 6,67% углерода. Температура плавления цементита около 1600°С. Он очень тверд (НВ~800), хрупок и практически не обладает пластичностью. Цементит неустойчив и в определенных условиях распадается, выделяя свободный углерод в виде графита по реакции Fe3C→3Fe+C. 4. Графит - это свободный углерод, мягок (НВ 3) и обладает низкой прочностью. В чугунах и графитизированной стали содержится в виде включений различных форм (пластинчатой, шаровидной и др.). С изменением формы графитовых включений меняются механические и технологические свойства сплава. 5. Перлит (П) - механическая смесь (эвтектоид, т. е. подобный эвтектике, но образующийся из твердой фазы) феррита и цементита, содержащая 0,8% углерода. Перлит может быть пластинчатым и зернистым (глобулярным), что зависит от формы цементита (пластинки или зерна) и определяет механические свойства перлита. При комнатной температуре зернистый перлит имеет предел прочности σв=800 МПа; относительное удлинение δ=15%; твердость НВ 160. Перлит образуется следующим образом. Пластинка (глобуль) цементита начинает расти или от границы зерна аустенита, или центром кристаллизации является неметаллическое включение. При этом соседние области обедняются углеродом и в них образуется феррит. Этот процесс приводит к образованию зерна перлита, состоящего из параллельных пластинок или глобулей цементита и феррита. Чем грубее и крупнее выделения цементита, тем хуже механические свойства перлита. 6. Ледебурит (Л) - механическая смесь (эвтектика) аустенита и цементита, содержащая 4,3% углерода. Ледебурит образуется при затвердевании жидкого расплава при 1147°С. Ледебурит имеет твердость НВ 600-700 и большую хрупкость. Поскольку при температуре 727°С аустенит превращается в перлит, то это превращение охватывает и аустенит, входящий в состав ледебурита. Вследствие этого при температуре ниже 727°С ледебурит представляет собой уже не смесь аустенита с цементом, а смесь перлита с цементитом. Помимо перечисленных структурных составляющих в железоуглеродистых сплавах могут быть нежелательные неметаллические включения: окислы, нитриды, сульфиды, фосфиды – соединения с кислородом, азотом, серой и фосфором. На их основе могут образовываться новые структурные составляющие, например фосфидная эвтектика (Fe+Fe3P+Fe3C) с температурой плавления 950°С. Она образуется при больших содержаниях фосфора в чугуне. При содержании фосфора около 0,5-0,7% фосфидная эвтектика в виде сплошной сетки выделяется по границам зерен и повышает хрупкость чугуна. Диаграмма состояния железо - цементит. В диаграмме состояния железо – цементит (Fe-Fe3C) рассматриваются процессы кристаллизации железоуглеродистых сплавов (стали и чугуна) и превращения в их структурах при медленном охлаждении от жидкого расплава до комнатной температуры. Диаграмма (рис.18) показывает фазовый состав и структуру сплавов с концентрацией от чистого железа до цементита (6,67% С). Сплавы с содержанием углерода до 2,14% называют сталью, а от 2,14 до 6,67% - чугуном. Диаграмма состояния Fe-Fe3C представлена в упрощенном виде. Первичная кристаллизация, т. е. затвердевание жидкого сплава начинается при температурах, соответствующих линии ликвидуса ACD. Точка А на этой диаграмме соответствует температуре 1539° плавления (затвердевания) железа, точка D – температуре ~1600°С плавления (затвердевания) цементита. Линия солидуса AECF соответствует температурам конца затвердевания. При температурах, соответствующих линии АС, из жидкого сплава кристаллизуется аустенит, а линии CD - цементит, называемый первичным цементитом. В точке С при 1147°С и содержании углерода 4,3% из жидкого сплава одновременно кристаллизуется аустенит и цементит (первичный), образуя эвтектику - ледебурит. При температурах, соответствующих линии солидуса АЕ, сплавы с содержанием углерода до 2,14% окончательно затвердевают с образованием аустенита. На линии солидуса ECF сплавы с содержанием углерода от 2,14 до 6,67% окончательно затвердевают с образованием эвтектики (ледебурита) и структур, образовавшихся ранее из жидкого сплава, а именно: в интервале 2,14-4,3% С - аустенита, а в интервале 4,3-6,67% С - цементита первичного (см. рис. 18). В результате первичной кристаллизации во всех сплавах с содержанием углерода до 2,14%, т. е. в сталях, образуется однофазная структура - аустенит. В сплавах с содержанием углерода более 2,14%, т. е. в чугунах, при первич ной кристаллизации образуется эвтектика ледебурита.

Рис. 18. Диаграмма состояния железо-цементит (в упрощенном виде): А – аустенит, П – перлит, Л – ледебурит, Ф – феррит, Ц - цементит

Вторичная кристаллизация (превращение в твердом состоянии) происходит при температурах, соответствующих линиям GSE, PSK и GPQ. Превращения в твердом состоянии происходят вследствие перехода железа из одной аллотропической модификации в другую (γ в α) и в связи с изменением растворимости углерода в аустените и феррите. С понижением температуры растворимость уменьшается. Избыток углерода выделяется из твердых растворов в виде цементита. В области диаграммы AGSE находится аустенит. При охлаждении сплавов аустенит распадается с выделением феррита при температурах, соответствующих линий GS, и цементита, называемого вторичным, при температурах, соответствующих линии SE. Вторичным называют цементит, выделяющийся из твердого раствора аустенита, в отличие от первичного цементита, выделяющегося из жидкого расплава. В области диаграммы GSP находится смесь феррита и распадающегося аустенита. Ниже линии GP существует только феррит. При дальнейшем охлаждении до температур, соответствующих линии PQ, из феррита выделяется цементит (третичный). Линия PQ показывает, что с понижением температуры растворимость углерода в феррите уменьшается от 0,02% при 727°С до 0,005% при комнатной температуре. В точке S при содержании 0,8% углерода и температуре 727°С весь аустенит распадается и превращается в механическую смесь феррита и цементита - перлит. Сталь, содержащую 0,8% углерода, называют эвтектоидной (рис. 19,6). Стали, содержащие от 0,02 до 0,8% углерода, называют доэвтектоидными (рис. 19, а ) , а от 0,8 до 2,14% углерода - заэвтектоидными (рис. 19, в). При температурах, соответствующих линии PSK, происходит распад аустенита, оставшегося в любом сплаве системы, с образованием перлита, представляющего собой механическую смесь феррита и цементита. Линию PSK называют линией перлитного превращения. При температурах, соответствующих линии SE, аустенит насыщен углеродом, и при понижении температуры из него выделяется избыточный углерод в виде цементита (вторичного). Вертикаль DFKL означает, что цементит имеет неизменный химический состав. Меняется лишь форма и размер его кристаллов, что существенно отражается на свойствах сплавов. Самые крупные кристаллы цементита образуются, когда он выделяется при первичной кристаллизации из жидкости. Белый чугун, содержащий 4,3% углерода, называют эвтектическим (рис. 20). Белые чугуны, содержащие от 2,14 до 4,3% углерода, называют доэвтектическими, а от 4,3 до 6,67% углерода - заэвтектическими. По достижении температуры 727°С (линия PSK) аустенит, обедненный углеродом до эвтектоидного состава (0,8% углерода), превращается в перлит. После окончательного охлаждения доэвтектические белые чугуны состоят из перлита, ледебурита (перлит+цементит) и цементита (вторичного). Чем больше в структуре такого чугуна углерода, тем меньше в нем перлита и больше ледебурита. Белый эвтектический чугун (4,3% углерода) при температурах ниже 727°С состоит только из ледебурита. Белый заэвтектический чугун, содержащий более 4,3% углерода, после окончательного охлаждения состоит из цементита (первичного) и ледебурита. Следует отметить, что при охлаждении ледебурита ниже линии PSK входящий в него аустенит превращается в перлит, т. е. ледебурит при комнатной температуре представляет собой уже смесь цементита и перлита. При этом цементит образует сплошную матрицу, в которой размещены колонии перлита. Такое строение ледебурита является причиной его большой твердости (НВ>600) и хрупкости. Диаграмма состояния железо-цементит имеет большое практическое значение. Ее применяют для определения тепловых режимов термической обработки и горячей обработки давлением (ковка, горячая штамповка, прокатка) железоуглеродистых сплавов. Ее используют также в литейном производстве для определения температуры плавления, чтo необходимо для назначения режима заливки жидкого железоуглеродистого сплава в литейные формы.

Рис. 19. Микроструктура: а – доэвтектоидная сталь – феррит (светлые участки) и перлит (темные участки) при 500х увеличении, б – эвтектоидная сталь – перлит (1000х), в – заэвтектоидная сталь – перлит и цементит в виде сетки (200х)

Рис. 20. Микроструктура белого чугуна при 500х увеличении: а- доэвтектический чугун – перлит (темные участки) и ледебурит (цементит вторичный в структуре не виден), б – эвтектический чугун – ледебурит (смесь перлита и цементита), в – заэвтектический чугун – цементит (светлые пластины) и ледебурит.

 Классификация и маркировка сталей.

Сталями принято называть сплавы железа с углеродом, содержание до 2,14% углерода. Кроме того, в состав сплава обычно входят марганец, кремний, сера и фосфор; некоторые элементы могут быть введены для улучшения физико-химических свойств специально (легирующие элементы).

Стали, классифицируют по самым различным признакам. Мы рассмотрим следующие:

Химический состав.

В зависимости от химического состава различают стали углеродистые (ГОСТ 380-71, ГОСТ 1050-75) и легированные (ГОСТ 4543-71, ГОСТ 5632-72, ГОСТ 14959-79). В свою очередь углеродистые стали могут быть:

• малоуглеродистыми, т. е. содержащими углерода менее 0,25%;

• среднеуглеродистыми, содержание углерода составляет 0,25-0,60%

• высокоуглеродистыми, в которых концентрация углерода превышает 0,60% Легированные стали подразделяют на:

7. низколегированные содержание легирующих элементов до 2,5%

8. среднелегированные, в их состав входят от 2,5 до 10% легирующих элементов;

9. высоколегированные, которые содержат свыше 10% легирующих элементов.

Назначение.

По назначению стали бывают:

• Конструкционные, предназначенные для изготовления строительных и машиностроительных изделий.

• Инструментальные, из которых изготовляют режущий, мерительный, штамповый и прочие инструменты. Эти стали содержат более 0,65% углерода.

• С особыми физическими свойствами, например, с определенными магнитными характеристиками или малым коэффициентом линейного расширения: электротехническая сталь, суперинвар.

•  С особыми химическими свойствами, например, нержавеющие, жаростойкие или жаропрочные стали.

Качество.

В зависимости от содержания вредных примесей: серы и фосфора-стали подразделяют на:

9. Стали обыкновенного качества, содержание до 0.06% серы и до 0,07% фосфора.

10. Качественные - до 0,035% серы и фосфора каждого отдельно.

11. Высококачественные - до 0.025% серы и фосфора.

12. Особовысококачественные, до 0,025% фосфора и до 0,015% серы.

Степень раскисления.

                        По степени удаления кислорода из стали, т. е. По степени её раскисления, существуют:

• спокойные стали, т. е., полностью раскисленные; такие стали обозначаются буквами “сп” в конце марки (иногда буквы опускаются);

• кипящие стали - слабо раскисленные; маркируются буквами "кп";

•  полу спокойные стали, занимающие промежуточное положение между двумя предыдущими; обозначаются буквами "пс".

Сталь обыкновенного качества подразделяется еще и по поставкам на 3 группы:

7. сталь группы А поставляется потребителям по механическим свойствам (такая сталь может иметь повышенное содержание серы или фосфора);

8. сталь группы Б - по химическому составу;

9. сталь группы В - с гарантированными механическими свойствами и химическим составом.

В зависимости от нормируемых показателей (предел прочности σ, относительное удлинение δ%, предел текучести δ_т, изгиб в холодном состоянии) сталь каждой группы делится на категории, которые обозначаются арабскими цифрами.

Стали обыкновенного качества обозначают буквами "Ст" и условным номером марки (от 0 до 6) в зависимости от химического состава и механических свойств. Чем выше содержание углерода и прочностные свойства стали, тем больше её номер. Буква "Г" после номера марки указывает на повышенное содержание марганца в стали. Перед маркой указывают группу стали, причем группа "А" в обозначении марки стали не ставится. Для указания категории стали к обозначению марки добавляют номер в конце соответствующий категории, первую категорию обычно не указывают.

Например:

Ст1кп2 - углеродистая сталь обыкновенного качества, кипящая, № марки 1, второй категории, поставляется потребителям по механическим свойствам (группа А);

ВСт5Г - углеродистая сталь обыкновенного качества с повышенным содержанием марганца, спокойная, № марки 5, первой категории с гарантированными механическими свойствами и химическим составом (группа В);

Вст0 - углеродистая сталь обыкновенного качества, номер марки 0, группы Б, первой категории (стали марок Ст0 и Бст0 по степени раскисления не разделяют).

Качественные стали маркируют следующим образом:

1      в начале марки указывают содержание углерода цифрой, соответствующей его средней концентрации;

а) в сотых долях процента для сталей, содержащих до 0,65% углерода;

05кп – сталь углеродистая качественная, кипящая, содержит 0,05% С;

60 – сталь углеродистая качественная, спокойная, содержит 0,60% С;

б) в десятых долях процента для индустриальных сталей, которые дополнительно снабжаются буквой "У":

У7 – углеродистая инструментальная, качественная сталь, содержащая 0,7% С, спокойная (все инструментальные стали хорошо раскислены);

У12 - углеродистая инструментальная, качественная сталь, спокойная содержит 1,2% С;

2     легирующие элементы, входящие в состав стали, обозначают русскими буквами:



А – азот          К – кобальт     Т – титан         Б – ниобий       М – молибден Ф- ванадий

В – вольфрам  Н – никель      Х – хром         Г – марганец

П – фосфор     Ц – цирконий   Д – медь         Р – бор                        Ю – алюминий

Е – селен         С – кремний    Ч – редкоземельные металлы



Если после буквы, обозначающей легирующий элемент, стоит цифра, то она указывает содержание этого элемента в процентах. Если цифры нет, то сталь содержит 0,8-1,5% легирующего элемента, за исключением молибдена и ванадия (содержание которых в солях обычно до 0,2-0,3%), а также бора (в стали с буквой Р его должно быть не менее 0,0010%).

Примеры:

14Г2 – низко  легированная  качественная  сталь,  спокойная,  содержит приблизительно 14% углерода и до 2,0% марганца.

03Х16Н15М3Б - высоко легированная качественная сталь, спокойная содержит 0,03% C, 16,0% Cr, 15,0% Ni, до З,0% Мо, до 1,0% Nb.

Высококачественные и особовысококачественные стали.

Маркируют, так же как и качественные, но в конце марки высококачественной стали ставят букву А, (эта буква в середине марочного обозначения указывает на наличие  азота,  специально  введённого  в  сталь),  а  после  марки особовысококачественной - через тире букву "Ш".

Например:

У8А - углеродистая инструментальная высоко качественная сталь, содержащая 0,8% углерода;

30ХГС-III – особовысококачественная среднелегированная сталь, содержащая 0,30% углерода и от 0,8 до 1,5% хрома, марганца и кремния каждого.

Отдельные группы сталей обозначают несколько иначе.

Шарикоподшипниковые стали маркируют буквами "ШХ", после которых указывают содержание хрома в десятых долях процента:

ШХ6 - шарикоподшипниковая сталь, содержащая 0,6% хрома;

ШХ15ГС - шарикоподшипниковая сталь, содержащая 1,5% хрома и от 0,8 до 1,5% марганца и кремния.

Быстрорежущие стали (сложнолегированные) обозначают буквой "Р", следующая за ней цифра указывает на процентное содержание в ней вольфрама:

Р18-быстрорежущая сталь, содержащая 18,0% вольфрама;

Р6М5К5-быстрорежущая сталь, содержащая 6,0% вольфрама 5,0% молибдена 5,0% кобальта.

Автоматные стали обозначают буквой "А" и цифрой, указывающей среднее содержание углерода в сотых долях процента:

А12 - автоматная сталь, содержащая 0,12% углерода (все автоматные стали имеют повышенное содержание серы и фосфора);

А40Г - автоматная сталь с 0,40% углерода и повышенным до 1,5% содержанием марганца.

№2 Основные превращения в сталях. Условия, при которых они протекают. Особенности превращения аустенита в мартенсит.



Любая разновидность термической обработки состоит из комбинации четырех основных превращений, в основе которых лежат стремления системы к минимуму свободной энергии (рис 12.2).

Рис. 12.2. Зависимость свободной энергии структурных составляющих сталей от температуры: аустенита (F_A), мартенсита (F_M), перлита (F_П)



1. Превращение перлита в аустенит , происходит при нагреве выше критической температуры А_1, минимальной свободной энергией обладает аустенит.

2. Превращение аустенита в перлит , происходит при охлаждении ниже А₁, минимальной свободной энергией обладает перлит:

3. Превращение аустенита в мартенсит , происходит при быстром охлаждении ниже температуры нестабильного равновесия

4. Превращение мартенсита в перлит ; – происходит при любых температурах, т.к. свободная энергия мартенсита больше, чем свободная энергия перлита.

Превращение аустенита в мартенсит при высоких скоростях охлаждения



Данное превращение имеет место при высоких скоростях охлаждения, когда диффузионные процессы подавляются. Солровождается полиморфным превращением в

При охлаждении стали со скоростью, большей критической (V > Vк), превращение начинается при температуре начала мартенситного превращения (М_н) и заканчивается при температуре окончания мартенситного превращения (М_к). В результате такого превращения аустенита образуется продукт закалки – мартенсит.

Минимальная скорость охлаждения Vк, при которой весь аустенит переохлаждается до температуры т.М_н и превращается, называется критической скоростью закалки.

Так как процесс диффузии не происходит, то весь углерод аустенита остается в решетке и располагается либо в ценрах тетраэдров, либо в середине длинных ребер (рис. 13.1).

Мартенсит – пересыщенный твердый раствор внедрения углерода в .

При образовании мартенсита кубическая решетка сильно искажается, превращаясь в тетрагональную (рис. 13.1 а). Искажение решетки характеризуется степенью тетрагональности: с/а > 1. Степень тетрагональности прямопролорциональна содержанию углерода в стали (рис. 13.1 б).

Рис. 13 1. Кристаллическая решетка мартенсита (а); влияние содержания углерода на параметры а и с решетки мартенсита (б)



Механизм мартенситного превращения имеет ряд особенностей.

1. Бездиффузионный характер.

Превращение осуществляется по сдвиговому механизму. В начале превращения имеется непрерывный переход от решетки аустенита к решетке мартенсита (когерентная связь). При превращении гранецентрированной кубической решетки в объемно-центрированную кубическую атомы смещаются на расстояния меньше межатомных, т.е. нет необходимости в самодиффузии атомов железа.

2. Ориентированность кристаллов мартенсита.

Кристаллы имеют форму пластин, сужающихся к концу, под микроскопом такая структура выглядит как игольчатая. Образуясь мгновенно пластины растут либо до границы зерна аустенита, либо до дефекта. Следующие пластины расположены к первым под углами 60 ^o или 120 ^o, их размеры ограничены участками между первыми пластинами (рис. 13.2).

Рис. 13.2. Ориентированность кристаллов мартенсита



Ориентированный (когерентный) рост кристаллов мартенсита обеспечивает минимальную поверхностную энергию. При когерентном росте, из-за различия объемов аустенита и мартенсита, возникают большие напряжения. При достижении определенной величины кристаллов мартенсита, эти напряжения становятся равными пределу текучести аустенита. В результате этого нарушается когерентность и происходит отрыв решетки мартенсита от решетки аустенита. Рост кристаллов прекращается.

3. Очень высокая скорость роста кристалла, до 1000 м/с.

4. Мартенситное превращение происходит только при непрерывном охлаждении. Для каждой стали начинается и заканчивается при определенной температуре, независимо от скорости охлаждения. Температуру начала мартенситного превращения называют мартенситной точкой М_Н, а температуру окончания превращения – М_К. Температуры М_Н и М_К зависят от содержания углерода и не зависят от скорости охлаждения Для сталей с содержанием углерода выше 0,6 % М_К уходит в область отрицательных температур (рис.13.3)

Рис. 13.3. Зависимость температур начала (М_Н) и конца (М_К)мартенситного превращения от содержания углерода в стали



Мартенситное превращение чувствительно к напряжениям, и деформация аустенита может вызвать превращение даже при температурах выше М_Н.

В сталях с М_К ниже 20^oС присутствует аустенит остаточный, его количество тем больше, чем ниже М_Н и М_К.(при содержании углерода 0,6…1,0 % количество аустенита остаточного – 10 %, при содержании углерода 1,5 % - до 50 %). В микроструктуре наблюдается в виде светлых полей между иглами мартенсита.

5. Превращение необратимое. Получить аустенит из мартенсита невозможно.

Свойства мартенсита обусловлены особенностями его образования. Он характеризуется высокой твердостью и низкой пластичностью, что обуславливает хрупкость.

Твердость составляет до 65 HRC. Высокая твердость вызвана влиянием внедренных атомов углерода в решетку -фазы, что вызывает ее искажение и возникновение напряжений. С повышением содержания углерода в стали возрастает склонность к хрупкому разрушению.

Билет№19

№1.Диаграмма состояния сплавов с ограниченной растворимостью компонентов в твердом состоянии (с эвтектикой). Условия кристаллизации эвтектики.

Диаграмма состояния сплавов с ограниченной растворимостью компонентов в твердом состоянии.

Диаграмма состояния и кривые охлаждения типичных сплавов системы представлены на рис.5.5.

1. Количество компонентов: К = 2 (компоненты А и В);

2. Число фаз: f = 3 (жидкая фаза и кристаллы твердых растворов   (раствор компонента В в компоненте А) и   ( раствор компонента А в компоненте В));

3. Основные линии диаграммы:

 линия ликвидус acb, состоит из двух ветвей, сходящихся в одной точке;

 линия солидус аdcfb, состоит из трех участков;

 dm – линия предельной концентрации компонента В в компоненте А;

 fn – линия предельной концентрации компонента А в компоненте В.

4. Типовые сплавы системы.

При концентрации компонентов, не превышающей предельных значений (на участках Аm и nВ), сплавы кристаллизуются аналогично сплавам твердым растворам с неограниченной растворимостью, см кривую охлаждения сплава I на рис. 5.5 б. При концентрации компонентов, превышающей предельные значения (на участке dcf), сплавы кристаллизуются аналогично сплавам механическим смесям, см. кривую охлаждения сплава II на рис. 5.5 б.

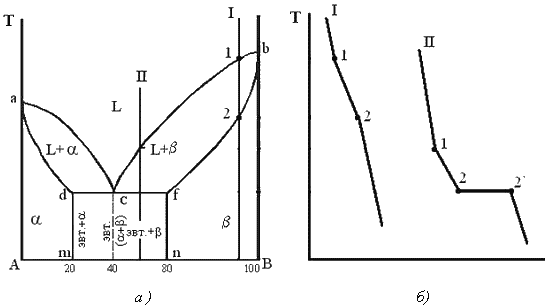

Рис. 5.5 Диаграмма состояния сплавов с ограниченной растворимостью компонентов в твердом состоянии (а) и кривые охлаждения типичных сплавов (б)



Сплав с концентрацией компонентов, соответствующей точке с, является эвтектическим сплавом. Сплав состоит из мелкодисперсных кристаллов твердых растворов   и  , эвт. (кр. тв. р-ра   + кр. тв. р-ра  )

Кристаллы компонентов в чистом виде ни в одном из сплавов не присутствуют.

№2. Четыре основных превращения в сталях. Превращение аустенита в перлит. Характеристика и свойства продуктов превращения аустенита.

Превращение связано с диффузией углерода, сопровождается полиморфным превращением , выделением углерода из аустенита в виде цементита, разрастанием образовавшегося цементита.

В зависимости от степени переохлаждения различают три области превращения. Вначале, с увеличением переохлаждения скорость превращения возрастает, а затем убывает. При температуре 727 ^oС и ниже 200^o С скорость равна нулю. При температуре 200^o С равна нулю скорость диффузии углерода.



Закономерности превращения.



Образцы нагревают до температуры, при которой структура состоит из однородного аустенита (770⁰ С). Затем переносят в термостаты с заданной температурой (интервал 25 – 50⁰ С). Превращение аустенита можно легко обнаружить с помощью наблюдений за изменением магнитных характеристик, так как аустенит парамагнитен, а феррит и цементит обладают магнитными свойствами.

Получают серию кинетических кривых (рис. 12.5 а), которые показывают количество образовавшегося перлита в зависимости от времени, прошедшего с начала превращения.

Рис. 12.5. Кинетические кривые превращения аустенита при охлаждении (а); диаграмма изотермического превращения аустенита (б)



В начале наблюдается инкубационный подготовительный период, время, в течение которого сохраняется переохлажденный аустенит. Превращение протекает с различной скоростью и достигает максимума при образовании 50 % продуктов распада.

Затем скорость начинает уменьшаться и постепенно затухает. С увеличением степени переохлаждения устойчивость аустенита уменьшается, а затем увеличивается.

Горизонтальная линия М_н показывает температуру начала бездиффузного мартенситного превращения. Такие диаграммы называются диаграммами изотермического превращения аустенита (рис. 12.5 б).

При малых степенях переохлаждения, в области температур 727…550^o С, сущность превращения заключается в том, что в результате превращения аустенита образуется механическая смесь феррита и цементита, состав которой отличается от состава исходного аустенита. Аустенит содержит 0,8 % углерода, а образующиеся фазы: феррит –0,02 %, цементит – 6,67 % углерола.

Время устойчивости аустенита и скорость его превращения зависят от степени переохлаждения.

Максимальная скорость превращения соответствует переохлаждению ниже температуры на 150…200^o С, то есть соответствует минимальной устойчивости аустенита.

Механизм превращения представлен на рис. 12.6.

Рис. 12.6. Механизм превращения аустенита в перлит



При образовании перлита из аустенита ведущей фазой является цементит. Зарождение центров кристаллизации цементита облегчено на границе аустенитных зерен. Образовавшаяся пластинка цементита растет, удлиняется и обедняет соседние области углеродом. Рядом с ней образуются пластинки феррита. Эти пластинки растут как по толщине, так и по длине. Рост образовавшихся колоний перлита продолжается до столкновения с кристаллами перлита, растущими из других центров.

Свойства и строение продуктов превращения аустенита зависят от температуры, при которой происходит процесс его распада.

Толщина соседних пластинок феррита и цементита определяет дисперсность структуры и обозначается . Она зависит от температуры превращения. В зависимости от дисперсности продукты распада имеют различное название.

мм – перлит.

Образуется при переохлаждении до температуры Т = 650…700 ^oС, или при скорости охлаждения V_охл = 30…60 ^oС/ч. Твердость составляет 180…250 НВ.

мм – сорбит

Образуется при переохлаждении до температуры Т = 600…650 ^oС, или при скорости охлаждения V_охл = 60 ^oС/с. Твердость составляет 250…350 НВ. Структура характеризуется высоким пределом упругости, достаточной вязкостью и прочностью.

мм – троостит

Образуется при переохлаждении до температуры Т = 550…600 ^oС, или при скорости охлаждения V_охл = 150 ^oС/с. Твердость составляет 350…450 НВ. Структура характеризуется высоким пределом упругости, малой вязкостью и лпастичностью.

Твердость ферритно-цементитной смеси прямопропорциональна площади поверхности раздела между ферритом и цементитом..

Если температура нагрева незначительно превышала теипературу А и полученый аустенит неоднороден по составу, то при малой степени переохлаждения образуется зернистый леплит.
