Где Uном.Пр – номинальное напряжение предохранителя;

Uном.с - номинальное напряжение сети, в которой устанавливается данный предохранитель.

2. по току

Іном.прІраб.макс,

Где Іном.пр – номинальный ток предехранителя;

Iраб.макс – аксимальный рабочий ток протекающий в сети, по которой устанавливается данный предохранитель

3. по отключаемой способности

Iпр.Откл  Iк.Макс,

где Iпр.откл – номинальный ток отключения предохранителя;

Iк.макс – максимальный расчетный ток КЗ, прохолдящий в защищаемом элементе.

Выбор плавких вставок

1. по рабочему току

Iном.Вс  Кзап Iраб.Макс,

где Кзап – коэфициент запаса (Кзап = 1,1 … 1,25);

Iном.вс – номинальный ток плакой вставки.

2. по току перегрузки

где Iпер – ток перегрузки.

Для одного двигателя

Iпер = Кп Iном.д,

где Кп - кратность пукового тока;

Iном.д – номинальный пусковой ток двигателя.

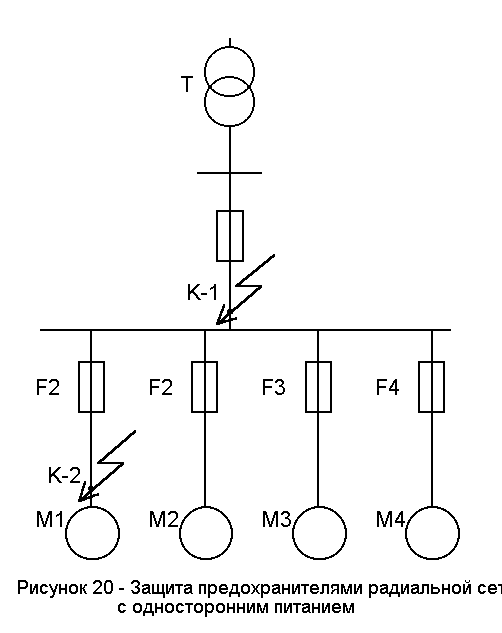

Для групп двигателей (рисунок 20) ток краткой перегрузки применяется большим из двух значений, расчитанных по условиям:

1) для случая пуска наиболее мощного двигатуля и нормальной работы всех остальный потребителей, подключенных к защищаемой линии

Iпер = Iраб.макс – Ки Iном.д^макс + Кп Iном.д^макс ,

где Ки – коэфициент использования;

Iном.д^макс – номинальный ток двигателя с наибольшим пусковым током

2) для режима самозапуска оставшиеся в работе электродвигателей, возникающего после отключения поврежденного потребителя ( двигателя М1 предохранителем F2 при КЗ в точке К-2)

Iпер = Ксзп Iраб.макс,

где Ксзп – коэфициент самозапуска

Кпер – определяется на основании расчета.

В расчетах следует принимать :

1. для двигателей с короткозамкнутым ротором

• при тяжолом пуске (время пуска t_п 10сек) Кпер = 1,5 – 2;

• при легком пуске (t_п  10сек) Кпер = 2,5;

2. для двигателей с фазным ротором

Кпер = 0,8 – 1.

3) по уровню работы контокторов и магнитных пускателей.

Плавкая вставка предохранителя должн перегореть за время t_пр=0,1 … 0,2с при повреждении в наиболее удаленной точке обеспечивается при кратности тока КЗ:

Проверка чувствительности защиты предохранителями

К предохранителям предъяляются следующие требования чувствительности:

1. При минимальном токе КЗ в конце защищаемого участка

(1)

Если предранитель защищает сеть от КЗ – то можно не проверять условие (1), но должно выполнятся условие

,

где Iдл.доп – длительно – допустимый ток защищаемого участка сети.

2. Для сетей, защищаемых от перегрузки:

,

Коэфициент К` определяется типом изляции:

• для проводников резиновой и секальгичной по тепловым характеристикам изоляцией, проложенных во взрывоопасных помещениях К` = 1,25. В остальных случаях К`=1.

СЕЛЕКТИВНОСТЬ ЗАЩИТЫ ПРЕДОХРАНИТЕЛЯМИ

В сети установлено несколько последовательно включенных предохранителей, то при КЗ в любой точке сети должен перегореть ближайший к точке КЗ предохранитель.

Для селективного действия последовательно включенных предохранителей необходимо, чтобы при максимальном токе КЗ времяотключения, определенное по защитной характеристике предохранителя F1 (рисунок 20), более удаленного от места повреждения, было не менее чем в три раза больще времени отключения предохранителя F2, расположеноого вблизи точки КЗ (точки К-2):

t_пасп.F1  3 t_пасп.F2

Для предохранителей ПН-2 (при погрешности t_пр =  50%) можно воспользоваться условием

Iном.вс._F1  1,26 Iном.вс._F2

Особенности защиты предохранителями напряжением выше 1 кВ

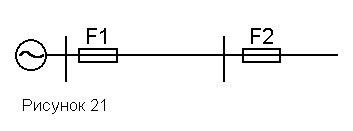

1. для обеспечения селективности действия предохранителей F1 и F2 (рисунок 21 можно воспользоваться условием:

При этом номинальные токи плавких встовок не должны отличаться более чем на одну ступень шкалы номинальных токов плавких вставок.

2. Выбор номинального тока плавкой вставки предохранителя защищающего трансформатор выбирают из условий : несрабатывания при бросках тока намагничивания трансформатора и несрабатывание при аварийных и эксплуатационных перегрузках

Iном.вс = (1,5 … 2 ) Iном.т,

где Iном.т – номинальный ток трансформатора.
