Достоинства то без выдержки времени
селективное действие в сетях сложной конфигурации с любым числом источников питания;
быстрое отключение наиболее тяжелых КЗ , возникающих вблизи шин станций и подстанций;
простота схемы .
Недостатки ТО без выдержки времени
защита только части линии;
зависимости защищаемой зоны от режима работы системы и переходного сопротивления в месте КЗ.
Достоинства ТОВ
способна осуществлять дальнее и ближнее резервирование;
селективности в сетях с двухсторонним питанием.
Недостатки ТОВ
время срабатывания больше чем у ТО без выдержки времени;
чувствительность меньше чем у ТО без выдержки времени.
Достоинства МТЗ
способна осуществлять дальнее и ближнее резервирование;
простота и надежность;
селективность в радиальных сетях с односторонним питанием.
Недостатки МТЗ
большое время срабатывания защиты , особенно вблизи источников питания;
недостаточная чувствительность при КЗ в разветвленных сетях с большим числом параллельных цепей и значительными токами нагрузки.
2.3.5 ПОСТРОЕНИЕ ПРИНЦИПИАЛЬНЫХ СХЕМ РЗ НА ПОСТОЯННОМ ОПЕРАТИВНОМ ТОКЕ
Виды схем
Для изображения устройств рз и автоматики используются следующие виды
схем :
структурные;
функциональные;
принципиальные ( полные );
монтажные.

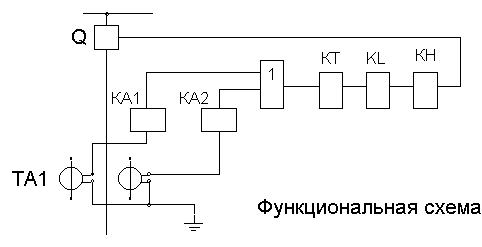

Структурная схема показывает лишь структуру устройства и взаимосвязь между отдельными частями устройства , не выявляя существа работы этих частей
Функциональные схемы отражают взаимосвязь и существо процессов , протекающих в отдельных частях устройства
Принципиальная схема содержит полный набор элементов и всех электических связей между ними
Монтажная схема показывает соединения составных частей устройства
Совмещенные и размещенные принципиальные схемы
Принципиальные схемы изображают в совмещенных и размещенных видах

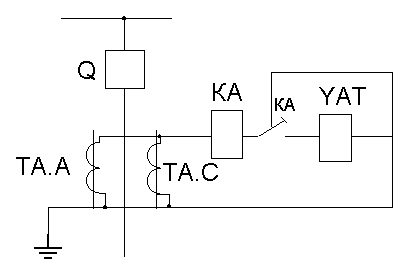

На совмещенных семах контакты и выводы обмоток реле изображают так , что видна их взаимная принадлежность

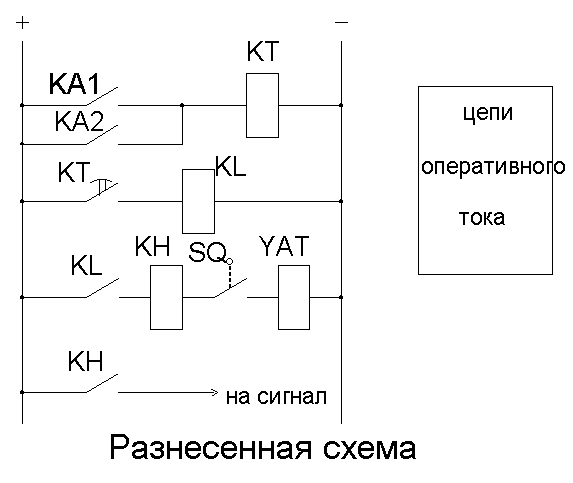

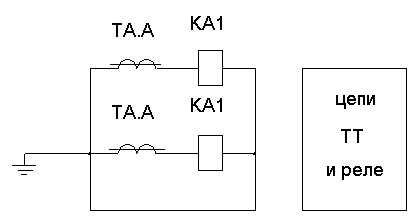

На разнесенных схемх условные графические обозначения составных частей устройства РЗ , показывают таким образом , чтобы отдельные цепи этого устройства были изображены наиболее наглядно
Методика построения принципиальных схем РЗ.
Примеры построения схем.
На принципиальной схеме все элементы устройства РЗ изображаються в виде графических изображений . Все єлементы показываються в нормально – отключенном состоянии

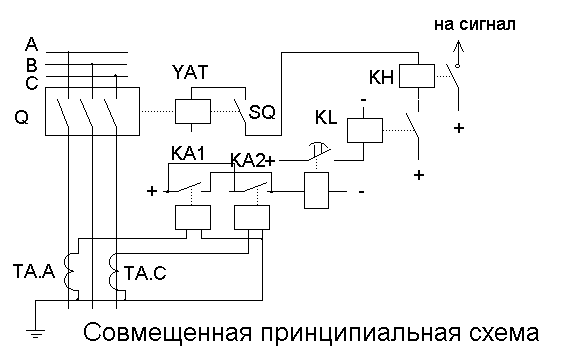

В качестве примера рассмотрим схему МТЗ с независимой выдержкой времени на постоянном оперативном токе с использованием схемы соединения ТТ и реле в неполную звезду с двумя реле тока
Позиционные
обозначения:
Q - выключатель;
TA – трансформатор тока;
TA.A , TA.C - трансформаторы тока включенные в фазы А и С;
KA – реле тока;
KL – промежуточное реле;
KH – реле времени;
SQ – вспомогательные контакты выключателя;
YAT – электромагнит отключения
2.3.6 ПОСТРОЕНИЕ ПРИНЦИПИАЛЬНЫХ СХЕМ РЗ НА ПЕРЕМЕННОМ ОПЕРАТИВНОМ ТОКЕ
Применение реле прямого действия

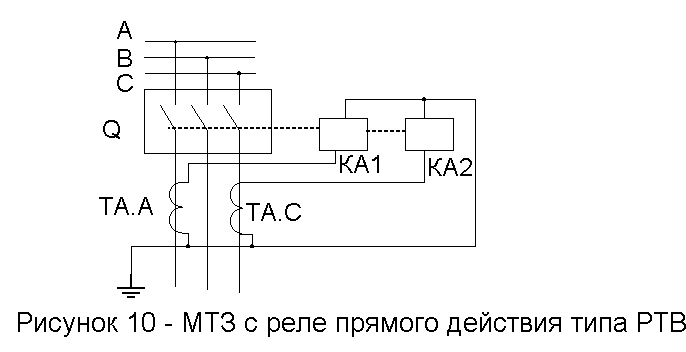

Спомощью реле РТВ выполняют МТЗ , а с помощью реле РТМ – ТО без выдержки времени . Эти реле встраиваются в грузовые и пружинные приводы выключателей напряжением 6-35 кВ
Недостатки применения реле прямого действия :
ограниченное количество типоразмеров;
большие погрешности;
малый коэффициент возврата;
малая надежность.
Cпособы питания цепей оперативного тока
От трансформаторов напряжения (ТН) и трансформаторов собственных нужд (ТСН).
Недостаток: нельзя применять для защит от КЗ.
Достоинства: можно применять при повреждених и нормальных режимах, не сопровождающихся глубокими понижениями напряжения в сети для питания цепей оперативного тока защит от перегрузки, замыкания на землю, повышения напряжения.

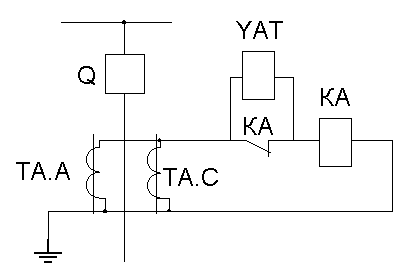

От ТТ защищаемой установки с применением дешунтированиям электромагнитов отключения
Н
едостаток
– малая надежность (при нарушении
контактов часть будет
ответвляться в YAT и защита может ложно срабатывать).
б) использование реле с усилением безобрывными переключающими контактами
Недостаток – непригоден для питания оперативных цепей защит, которые должны работать при отсутствии тока.

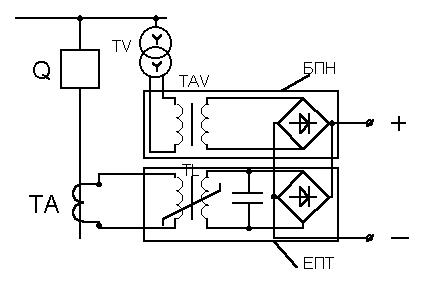

От трансформаторов напряжения и ТТ через специальные блоки питания
Б
ПН,БПТ
– длоки питания напряжения и тока;
TL- промежуточный насыщающийся трансформатор
ТАV – трансформатор
Недостаток: не пригодность питания опреативных цепей защиты, котторые должны работать при исчесзновении напряжения и тока.
Применяются в качестве универсального источника, пригодного для питания защит как от КЗ, так и от повреждений и ненормальных режимов, не сопровождающихся увеличением тока.

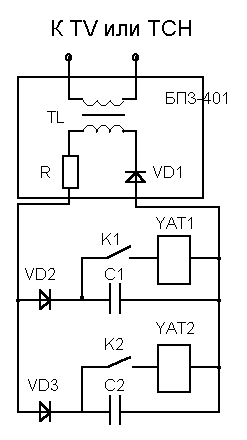

От предварительно заряженных конденсаторов.
Принцип действия основан на использовании энергии накопленной в предварительно заряженном конденсаторе
К1,К2 – контакт выходного реле РЗ
Недостаток энергии накопленной в конденсаторах нельзя воспользоваться для питания реле времени.
Методика построения и примеры схем защиты на переменном оперативном токе с дешунтированием электромагнита отключения.

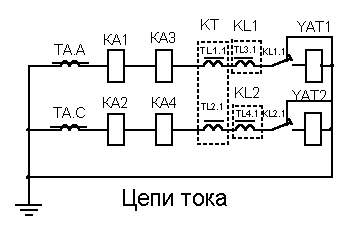

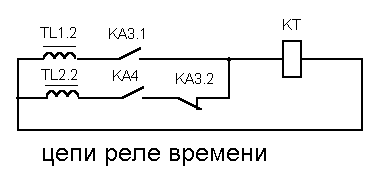

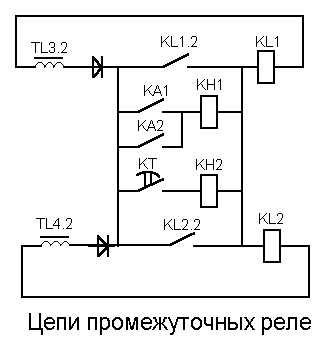

Рассмотрим двухступенчатую токовую защиту на переменном оперативном токе и применением схемы с дешунтированием электромагнита отключения при соединении ТТ и реле в неполную звезду:
TL – насыщающийся трансформатор
2.3.7 ЗАЩИТА ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ
Плавкие предохранители служат для защиты ЭУ от токов КЗ или длительной перегрузки.
Выбор предохранителей
по напряжению
Uном.пр = Uном.с,
