Демультиплексоры, условные графические обозначения и применения.
Демультиплексор- это логическое устройство, предназначенное для переключения сигнала с одного информационного входа на один из информационных выходов. Таким образом, демультиплексор в функциональном отношении противоположен мультиплексору. На схемах демультиплексоры обозначают через DMX или DMS.В случае ТТЛ логики для коммутации каналов применяются логические элементы "И". В КМОП микросхемах широко применяются ключи на полевых транзисторах. Поэтому в них отсутствует понятие демультиплексора. Информационные входы и выход можно поменять местами, в результате чего мультиплексор может служить в качестве демультиплексора.Если между числом выходов и числом адресных входов действует соотношение n=2mдля двоичных демультиплексоров или n=3m для троичных демультиплексоров, то такой демультиплексор называют полным. Если n<2m для двоичныхдемультиплексоров или n<3m для троичных демультиплексоров, то демультиплексор называют неполным. Функции демультиплексоров сходны с функциями дешифраторов. Дешифратор можно рассматривать как демультиплексор, у которого информационный вход поддерживает напряжение выходов в активном состоянии, а адресные входы выполняют роль входов дешифратора. Поэтому в обозначении как дешифраторов, так и демультиплексоров в отечественных микросхемах используются одинаковые буквы - ИД. Демультиплексоры выполняют унарные (одновходовые, однооперандные) логические функции с n-арным выходом.

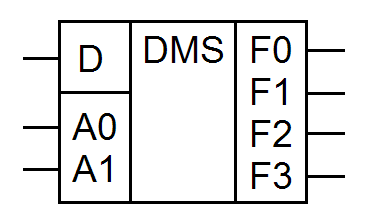

Условное
графическое изображение демультиплексора:
Цап работающий по выходному току.
ЦАП
характеризуется функцией преобразования.
Она связывает изменение цифрового кода
с изменением напряжения или тока.
Функция преобразования ЦАП выражается
следующим образом:
=
Функция преобразования ЦАП, гдеUвых- значение выходного напряжения, соответствующее цифровому коду Nвх, подаваемому на входы ЦАП.Uмах - максимальное выходное напряжение, соответствующее подаче на входы максимального кода Nмах. Время установления выходного напряжения или тока - интервал времени от момента заданного изменения кода на входе ЦАП до момента, при котором выходное напряжение или ток окончательно войдут в зону шириной младшего значащего разряда. Теоретически все ЦАП формируют выходной ток или напряжение пропорционально используемому опорному напряжению и входному цифровому коду
3. Полусумматор сумматор, его условное графическое обозначение и его применение.
Под комбинационным цифровым устройством (КЦУ) понимается цифровое устройство, обеспечивающее преобразование совокупности N входных цифровых сигналов в M выходных, при этом состояние выходных сигналов в данный момент времени определяется состоянием входных сигналов в этот же момент времени. Иными словами, КЦУ «не помнит» предыстории поступления сигналов на его входы. Правила функционирования КЦУ определяются реализуемыми ими функциями алгебры логики.
Сумматоры – это класс КЦУ, выполняющих операцию арифметического сложения двух двоичных n-разрядных чисел. Сумматоры бывают полными и неполными.
J |
K |
Qn |
Qn+1 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
0 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
1 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
1 |
