Содержание и структура тестовых материалов Тематическая структура

5.1 Инверторы

5.2 Конверторы

5.3 Структурные схемы систем электропитания

5.4 Прочие вопросы

Содержание тестовых материалов

5.1 Инверторы

1. Задание {{ 1 }} Инверторы

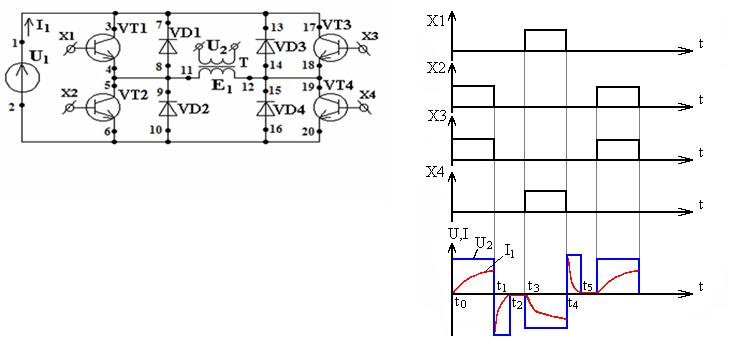

Путь тока от источника U1 в момент времени t = tx: 1, ..., ..., ..., ..., ... .

Правильные варианты ответа: 1,7,8,5,6,2; 7,8,5,6,2; 7, 8, 5, 6, 2;

2. Задание {{ 2 }} Инверторы

Конденсатор C1 разряжается на интервале времени ..., ... .

Правильные варианты ответа: 0,1; 4,5;

3. Задание {{ 3 }} Инверторы

Конденсатор C1 заряжается на интервале времени ..., ... .

Правильные варианты ответа: 2,3;

4. Задание {{ 4 }} Инверторы

Инвертор с самовозбуждением имеет следующие параметры трансформатора: Wк = 100 витков; Bm = 0,25 тл; Sст = 1 см2. Частота преобразования при U1 = 40 В равна ... герц.

 900,9

 0,1

 0,09

 1000

 4000

5. Задание {{ 5 }} Инверторы

В автономном инверторе напряжения с самовозбуждением имеет место следующий вид обратной связи

 положительная обратная связь по напряжению

 положительная обратная связь по току

 отрицательная обратная связь по напряжению

 отрицательная обратная связь по току

6. Задание {{ 6 }} Инверторы

Параллельно транзисторным ключам инвертора включают RCD-цепи (резистор, конденсатор, диод) с целью

 уменьшения скорости нарастания коллекторного тока

 размагничивания сердечника трансформатора через первичный источник

 ограничения напряжения на коллекторе в моменты коммутации ключа

 выпрямления тока коллектора

7. Задание {{ 7 }} Инверторы

Мостовой транзисторный инвертор напряжения по сравнению с полумостовым имеет недостатки

 ограничение коэффициента заполнения из-за размагничивания сердечника трансформатора

 большее напряжение на транзисторах в закрытом состоянии

 большее количество транзисторных ключей

 большие габаритные размеры сглаживающего фильтра и большие потери на ключевых элементах

8. Задание {{ 8 }} Инверторы

В двухтактном автогенераторе (схема Ройера) связь между частотой и током нагрузки следующая: с ростом тока ...

 частота увеличивается из-за переключения транзисторных ключей при магнитной индукции ниже уровня насыщения

 частота уменьшается из-за увеличения инерционности магнитной системы

 частота уменьшается из-за увеличения потерь на транзисторных ключах

 частота увеличивается из-за увеличения скорости переключения транзисторных ключей

9. Задание {{ 9 }} Инверторы

Амплитуда третьей гармоники выходного напряжения в двухтактном инверторе при импульсе на выходе Um = 10В и коэффициенте заполнения KЗ = 0,5 равна

 5 В

 2,12 В

 4,24 В

 6,36 В

 3,18 В

10. Задание {{ 10 }} Инверторы

В схеме транзисторного инвертора с самовозбуждением параллельно одному из резисторов цепи смещения базы транзисторов подключают конденсатор для:

 создания положительной обратной связи по току

 создания положительной обратной связи по напряжения

 сглаживания пульсаций напряжения источника питания

 создания отрицательной обратной связи по току

 создания отрицательной обратной связи по напряжения

 прохождения переменной составляющей напряжения обратной связи

11. Задание {{ 11 }} Инверторы

В схеме транзисторного автогенератора с коммутирующим трансформатором:

 силовой и коммутирующий трансформаторы работают в линейном режиме

 силовой трансформатор работает в линейном режиме, а коммутирующий в режиме насыщения

 силовой трансформатор работает в режиме насыщения, а коммутирующий в линейном режиме

 силовой и коммутирующий трансформаторы работают в режиме насыщения

12. Задание {{ 12 }} Инверторы

Номера точек контура рекуперации энергии, начиная с точки 2, в схеме инвертора напряжения на интервале [t1 ;t2]: ..., ..., ..., ..., ..., ..., ..., ... .

Правильные варианты ответа: 2,16,15,12,11,8,7,1;

13. Задание {{ 13 }} Инверторы

Недостатком двухтактных транзисторных автогенераторов напряжения является

 большой уровень напряжения на закрытом транзисторном ключе

 несимметричный режим работы трансформатора

 протекание через мощные транзисторы сквозных токов

 малая мощность устройства

 ограничение максимального значения коэффициента заполнения импульсов управления до 0,5

14. Задание {{ 14 }} Инверторы

Причиной появления сквозных токов в двухтактных инверторах является

 коммутационная задержка обратного диода

 размагничивание сердечника трансформатора

 открытое состояние транзисторов в обоих плечах инвертора

 задержка закрывания открытого транзистора

15. Задание {{ 15 }} Инверторы

Соответствие ошибки схеме инвертора напряжения с самовозбуждением

	неправильная полярность источника постоянного напряжения (U1 )
	не правильно выбрана проводимость транзисторных ключей
	неправильная фазировка обмоток обратной связи WОС2
	неправильная фазировка обмоток трансформатора W11 и W12
	нет цепи начального смещения

16. Задание {{ 16 }} Инверторы

В схеме транзисторного инвертора с самовозбуждением частоту задает элемент номер … .

Правильные варианты ответа: 1; один;

17. Задание {{ 17 }} Инверторы

Инверторы тока

 формируют в нагрузке ток, а форма напряжения зависит от параметров нагрузки

 работают в режиме генератора тока

 работают в режиме генератора напряжения

 формируют синусоидальный ток

 формируют в нагрузке напряжение, а форма тока зависит от параметров нагрузки

18. Задание {{ 18 }} Инверторы

Инверторы напряжения

 формируют в нагрузке ток, а форма напряжения зависит от параметров нагрузки

 формируют в нагрузке напряжение, а форма тока зависит от параметров нагрузки

 работают в режиме генератора тока

 работают в режиме генератора напряжения

 формируют синусоидальное напряжение

19. Задание {{ 19 }} Инверторы

Алгоритм управления транзисторными ключами в мостовом инверторе напряжения имеет вид:









20. Задание {{ 20 }} Инверторы

В схеме инвертора одновременно происходит:

 Заряд С1 через VT1 и разряд С2 через VТ2

 Заряд С2 через VT1 и разряд С1 через VТ2

 Заряд С1 через VT2 и разряд С2 через VТ1

 Заряд С2 через VT2 и разряд С1 через VТ1

 Заряд С1 через VT2 и разряд С2 через VТ2

21. Задание {{ 21 }} Инверторы

Напряжение на выходе двухтактного регулируемого транзисторного инвертора имеет вид:









22. Задание {{ 22 }} Инверторы

В схеме транзисторного инвертора с самовозбуждением вводят делитель напряжения на резисторах между средней точкой трансформатора и базами транзисторов для

 ограничения тока коллектора транзисторов

 создания смещения на базы транзисторов VT1 и VT2

 прохождение переменной составляющей напряжения обратной связи

 ограничения тока в первичной цепи трансформатора

 создания положительной обратной связи по напряжению
