Билет 1 Составные элементы электрической цепи. Электрическую цепь (рис. 12, а) образуют источники электрической энергии 1, ее приемники 3 (потребители) и соединительные провода. В электрическую цепь обычно включают также вспомогательное оборудование: аппараты 4, служащие для включения и выключения электрических установок (рубильники, переключатели и др.), электроизмерительные приборы 2 (амперметры, вольтметры, ваттметры), защитные устройства (предохранители, автоматические выключатели).

В качестве источников электрической энергии применяют главным образом, электрические генераторы и гальванические элементы или аккумуляторы. Источники электрической энергии часто называют источниками питания.

В приемниках электрическая энергия преобразуется в другие виды энергии. К приемникам относятся электродвигатели, различные электронагревательные приборы, лампы накаливания, электро­литические ванны и др.

Электрическая цепь может быть разделена на два участка: внешний и внутренний. Внешний участок, или, как говорят, внешняя цепь, состоит из одного или нескольких приемников электри-

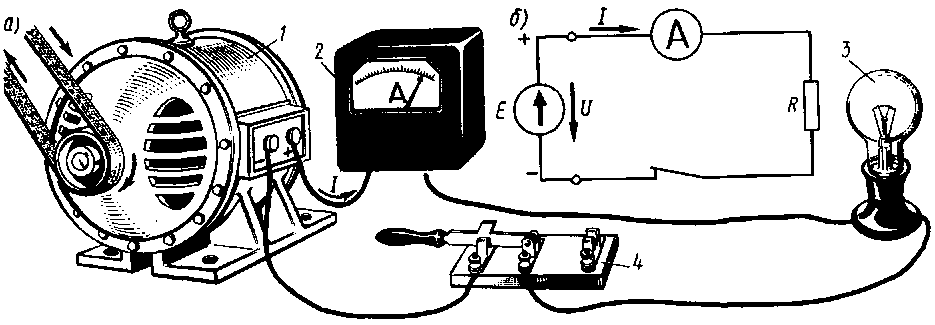

Рис. 12. Простейшая электрическая цепь постоянного тока (а) и ее принципиальная схема (б)

ческой энергии, соединительных проводов и различных вспомогательных устройств, включенных в эту цепь. Внутренний участок, или внутренняя цепь,— это сам источник.

Изображение электрических цепей и их элементов. В схемах реальных электрических устройств (электровозов, тепловозов и др.) отдельные элементы имеют свои условные обозначения в соответствии с государственными стандартами.

При составлении расчетных схем элементы электрической цепи, имеющие некоторое сопротивление, например электрические лампы, электронагревательные приборы (в том числе и соединительные провода, если их необходимо учитывать при расчете), изображают в виде сосредоточенных в соответствующем месте схемы резисторов с сопротивлением R (рис. 12, б). То же относится к элементам, имеющим индуктивность (обмотки генераторов, электродвигателей и трансформаторов) и емкость (конденсаторы). На расчетных схемах их изображают в виде сосредоточенных в соответствующем месте катушек индуктивности и конденсаторов. Источники электрической энергии в схеме электрической цепи часто могут быть представлены в виде идеализированных источников, у которых внутреннее сопротивление Ro = 0.

Для того чтобы учесть внутреннее сопротивление реального источника, в схему вводят изображение резистора с сопротивлением Ro или ставят букву Ro возле условного обозначения источника.

Вспомогательные элементы электрических цепей (аппараты для включения и выключения, защитные устройства, некоторые электро­измерительные приборы) в большинстве случаев имеют малые сопротивления и практически не оказывают влияние на значения токов и напряжений, поэтому при расчете электрических цепей их не принимают во внимание и не указывают на схемах.

Направления тока, напряжения и э. д. с. в электрической цепи. В схемах электрических цепей направления тока, напряжения и э. д. с. изображают стрелками. За положительное направление тока принято направление движения положительных зарядов, т. е. ток во внешней цепи изображают стрелкой I, направленной от положительного зажима источника электрической энергии к отрицательному его зажиму (см. рис. 12, б), во внутренней цепи ток направлен от отрицательного зажима к положительному. Положительное направление напряжения совпадает с положительным направлением тока. Стрелка U направлена от положительного зажима источника или приемника к отрицательному зажиму. Положительное направление э. д. с. совпадает с положительным направлением тока внутри источника (стрелка Е направлена от отрицательного зажима источника к положительному).

В сложных электрических цепях бывает затруднительно показать действительные направления тока и напряжения на отдельных участках цепи. В таких случаях принимают произвольно какие-либо их направления, которые считают условно положительными, и для этих направлений выполняют расчет электрической цепи. Если в результате расчета выясняется, что какие-то токи и напряжения имеют положительный знак, то это означает, что выбранные для них направления соответствуют действительности. Если же какие-то токи и напряжения получаются отрицательными, то в действительности они имеют направление, противоположное выбранному.

Билет 2 Законы, действующие в электрических цепях

1 Закон Ома

2 Теорема Тевенина

3 Правило токов Кирхгофа

4 Правило напряжений Кирхгофа

Закон Ома для переменного тока

Для полного понимания электрических процессов в цепях переменного тока приводим Закон Ома для переменного тока. Он отличается от закона для цепей постоянного тока!

Протекающий по обмотке переменный ток создает магнитный поток. Этот магнитный поток точно так же, как и ток, изменяет свою силу и направление. При изменении магнитного потока по закону индукции в обмотке создается ЭДС (электродвижущая сила). Направление ЭДС противоположно полярности подаваемого напряжения. Это явление называется самоиндукцией.

Самоиндукция в цепи переменного тока частично проявляется в сдвиге по фазе между током и напряжением и частично — в падении индуктивного напряжения. Сопротивление цепи переменного тока становится значительно выше рассчитанного или измеренного сопротивления этой же цепи постоянному току.

Сдвиг по фазе между током и напряжением обозначается углом φ. Индуктивное сопротивление (реактивное) обозначается X, активное сопроти ние — R, кажущееся сопротивление цепи или проводника — Z. Полное сопротивление (импеданс) вычисляется по формуле:

Где:

Z - полное сопротивление, Ом

R - активное сопротивление, Ом

Закон Ома для цепи переменного тока:

U=I*Z

Где:

U - напряжение, В

I - ток, А

Z - полное сопротивление, Ом

поэтому мощность P полная (произведение тока и напряжения) = 220*значение тока полное.

Правила Киргофа

Первое правило

Сколько тока втекает в узел, столько из него и вытекает. i2 + i3 = i1 + i4

Первое правило Кирхгофа (правило токов Кирхгофа) гласит, что алгебраическая сумма токов в каждом узле любой цепи равна нулю. При этом втекающий в узел ток принято считать положительным, а вытекающий — отрицательным:

Иными словами, сколько тока втекает в узел, столько из него и вытекает. Это правило следует из фундаментального закона сохранения заряда.

Второе правило

Второе правило Кирхгофа (правило напряжений Кирхгофа) гласит, что алгебраическая сумма падений напряжений на всех ветвях, принадлежащих любому замкнутому контуру цепи, равна алгебраической сумме ЭДС ветвей этого контура. Если в контуре нет источников ЭДС (идеализированных генераторов напряжения), то суммарное падение напряжений равно нулю:

для постоянных напряжений

для переменных напряжений

Это правило вытекает из 3-го уравнения Максвелла, в частном случае стационарного магнитного поля.

Иными словами, при полном обходе контура потенциал, изменяясь, возвращается к исходному значению. Частным случаем второго правила для цепи, состоящей из одного контура, является закон Ома для этой цепи. При составлении уравнения напряжений для контура нужно выбрать положительное направление обхода контура. При этом падение напряжения на ветви считают положительным, если направление обхода данной ветви совпадает с ранее выбранным направлением тока ветви, и отрицательным — в противном случае (см. далее).

Правила Кирхгофа справедливы для линейных и нелинейных линеаризованных цепей при любом характере изменения во времени токов и напряжений.
