Список литературы

1. Сагдиев Р.К. Системы автоматического проектирования РЭА. моделирование электрических схем при помощи пакета программ PSpice 5.0 - PSpice 8.0, OrCad. Электронное учебное пособие. 2002.

2. В.Д.Разевиг. Проектирование при помощи OrCad 9.2. М. Солон. 2001.

3. В.Д.Разевиг Применение программ P-CAD и PSpice для схемотехнического моделирования на ПЭВМ. М.: Радио и сязь, 1992.

4. В.Н.Ильин, В.Т.Фролкин, А.И. Бутко и др, Автоматизация схемотехнического проектирования: Учебное пособие для радиотехнических вузов. М.: Сов.Радио, 1987.

5. MicroSim PSpice & Basics. Circuit Analysis Software. User’s Guide. MicroSim Corporation. 1997.

6. http://www.microsim.com

7. OrCAD PSpice ® A/D. Circuit Analysis Software. User’s Guide. MicroSim Corporation. 1998.

8. MicroSim Pspice A/D. Reference manual. MicroSim Corporation. 1997.

9. http://www.orcad.com

Приложение. Пример оформления расчетно-графической работы

Казанский национальный исследовательский технический университет им. А.Н.Туполева

Кафедра радиоэлектроники и информационно-измерительной техники

Расчётно-графическая работа

по курсу

Автоматизация проектирования РЭА

Моделирование электрических схем при помощи пакета программ PSpice

Проверил

Сагдиев Р. К.

Выполнил студент

Иванов И. И. гр. 5305

Казань 2012 г.

Задание.

1). Получить АЧХ схемы приведённой на рис.1.

2). Исследовать влияние напряжения питания на АЧХ.

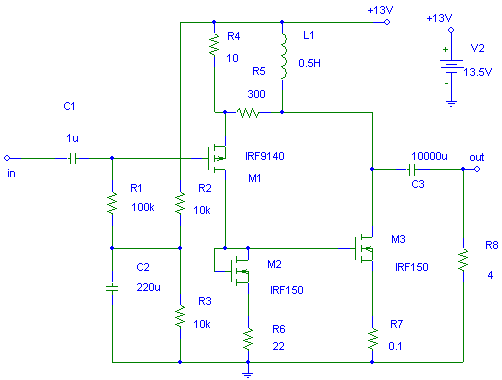

Рис.1. Схема усилителя

Описание схемы.

Схема представленная на рис.1. является оконечным каскадом усилителя низкой частоты. Мощность на выходе усилителя при работе на 4-хомную нагрузку достигает 16 Вт, а потребляемая мощность от источника питания примерно 39 Вт. Поэтому схема питается от постоянного источника питания 13 - 15 В, мощностью не менее 80Вт. Сигнал подаётся на клемму in и через разделительный конденсатор C1 поступает на транзистор М1. Со стока транзистора М1 усиленный сигнал поступает на транзистор М3, где снова усиливается и далее со стока через разделительный конденсатор С3 поступает в нагрузку. Транзисторы М1 и М3 включены по схеме с общим истоком, а транзистор М2 используется как диод. Потенциал на затворе транзистора М2 выше, чем на истоке, поэтому переход исток – затвор закрыт, и имеет большое сопротивление. Цепь из М2 и R6 не шунтирует вход транзистора М3, сохраняя его большое входное сопротивление. R1 так же берётся с большим сопротивлением, чтобы не шунтировать вход транзистора М1. Цепь из элементов C2, R2, R3, R4, L1 является одновременно как фильтром по питанию, так и цепью коррекции АЧХ.

Резистор R7 это цепь обратной связи по току, а также он обеспечивает термостабилизацию рабочей точки транзистора М3.
