Цепные обметочные стежки

обметочный однониточный (тип 501)	обметочный двухниточный (тип 503)	обметочный трехниточный (тип 504)

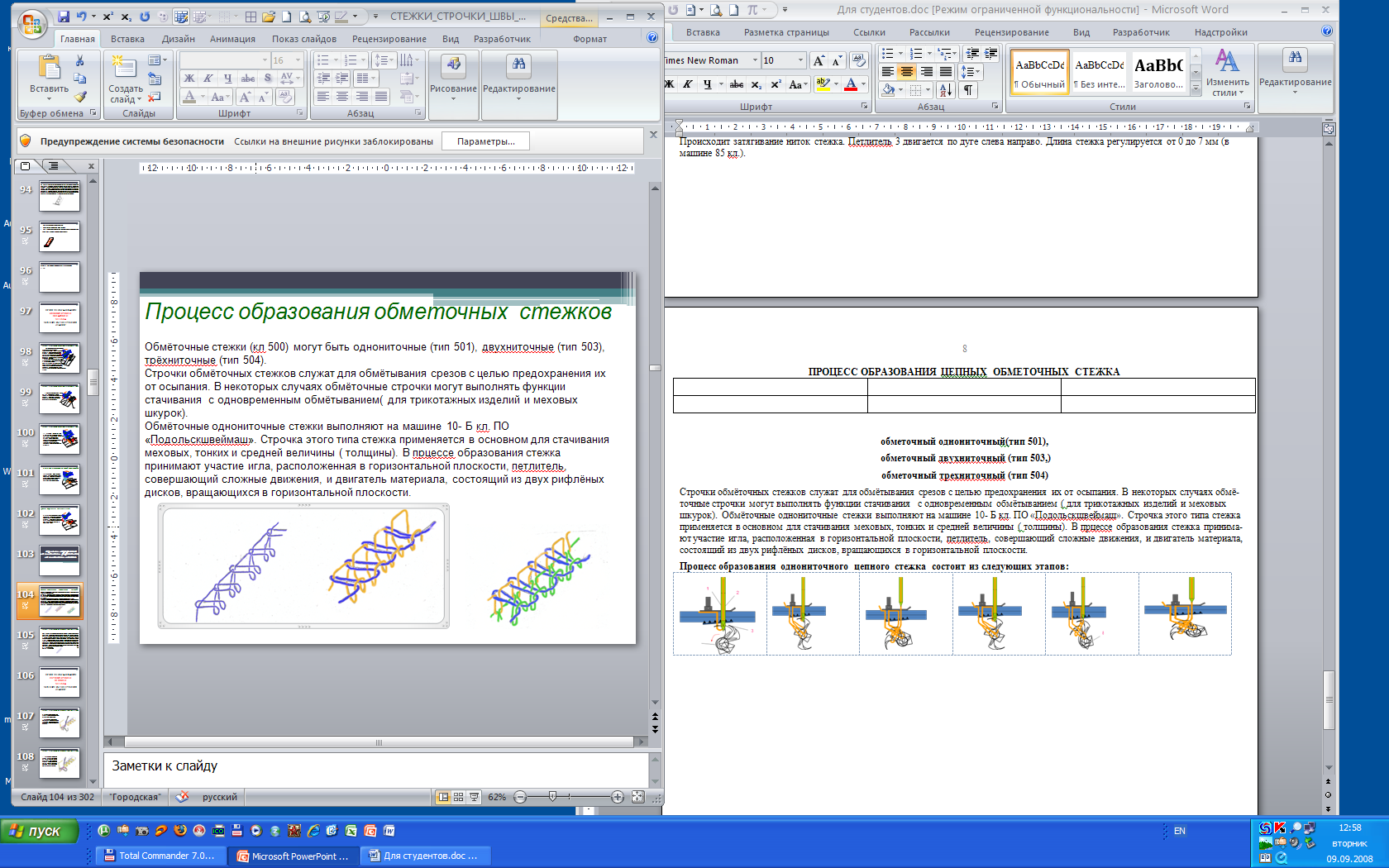

Строчки обмёточных стежков служат для обмётывания срезов с целью предохранения их от осыпания. В некоторых случаях обмёточные строчки могут выполнять функции стачивания с одновременным обмётыванием ( для трикотажных изделий и меховых шкурок). Обмёточные однониточные стежки выполняют на машине 10- Б кл. ПО «Подольскшвеймаш». Строчка этого типа стежка применяется в основном для стачивания меховых, тонких и средней величины ( толщины). В прцессе образования стежка принимают участие игла, расположенная в горизонтальной плоскости, петлитель, совершающий сложные движения, и двигатель материала, состоящий из двух рифлёных дисков, вращающихся в горизонтальной плоскости.

6.Процесс образования обметочного однониточного обметочного стежка самостоятельно

7.Процесс образования обметочного двухниточного обметочного стежка

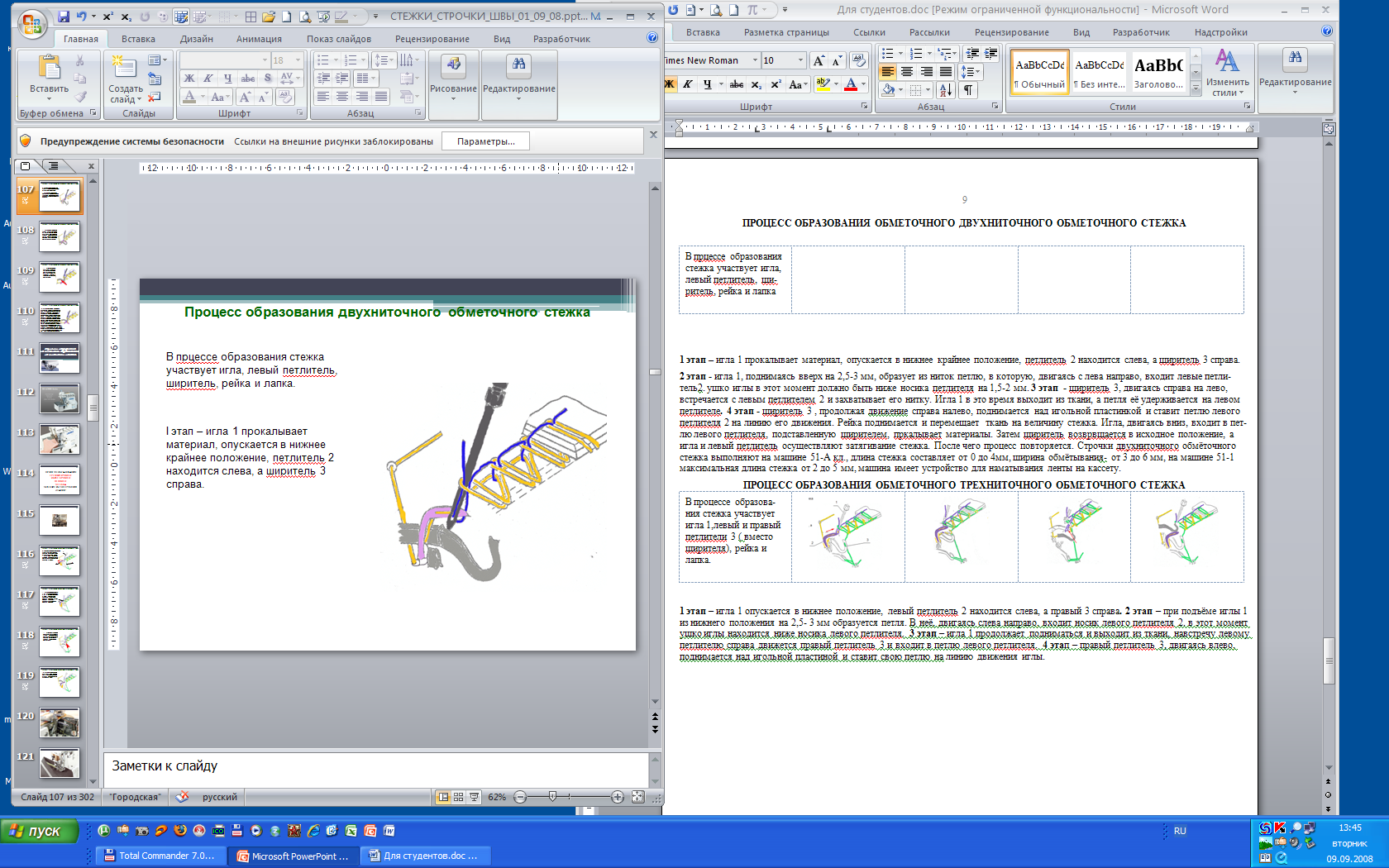

В прцессе образования стежка участвует игла, левый петлитель, ширитель, рейка и лапка

1 этап – игла 1 прокалывает материал, опускается в нижнее крайнее положение, петлитель 2 находится слева, а ширитель 3 справа.

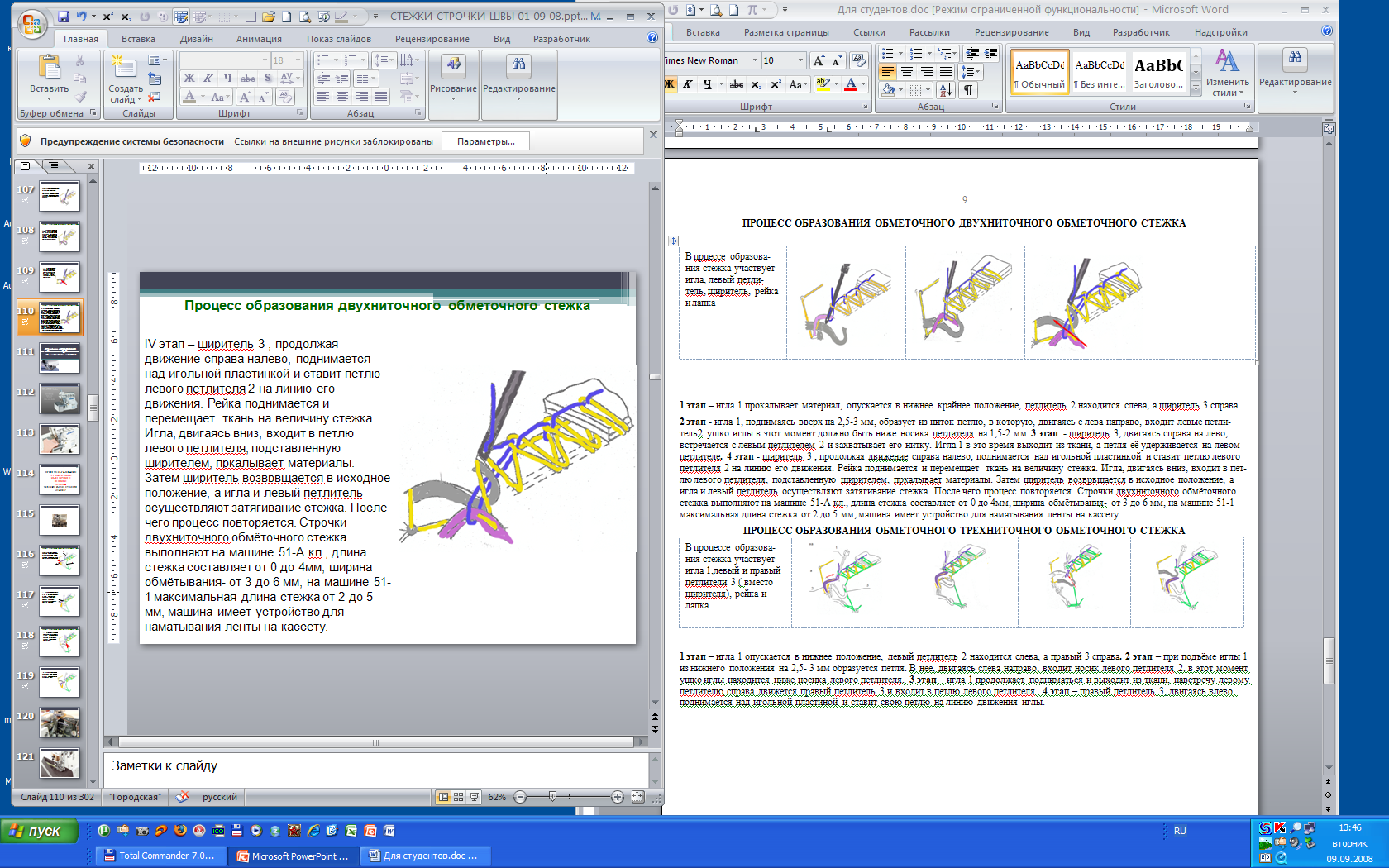

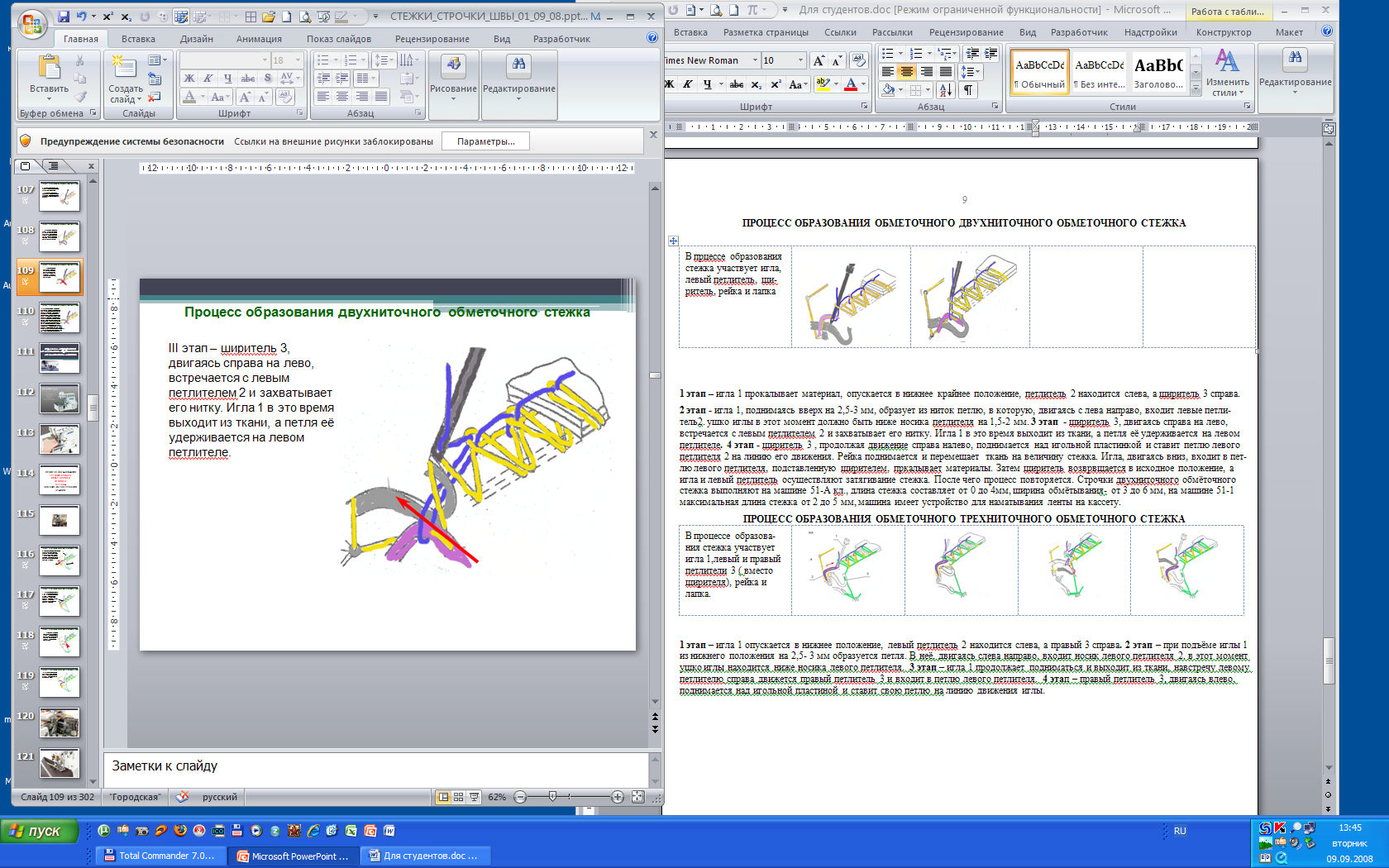

2 этап - игла 1, поднимаясь вверх на 2,5-3 мм, образует из ниток петлю, в которую, двигаясь с лева направо, входит левые петлитель2. ушко иглы в этот момент должно быть ниже носика петлителя на 1,5-2 мм. 3 этап - ширитель 3, двигаясь справа на лево, встречается с левым петлителем 2 и захватывает его нитку. Игла 1 в это время выходит из ткани, а петля её удерживается на левом петлителе. 4 этап - ширитель 3 , продолжая движение справа налево, поднимается над игольной пластинкой и ставит петлю левого петлителя 2 на линию его движения. Рейка поднимается и перемещает ткань на величину стежка. Игла, двигаясь вниз, входит в петлю левого петлителя, подставленную ширителем, пркалывает материалы. Затем ширитель возврвщается в исходное положение, а игла и левый петлитель осуществляют затягивание стежка. После чего процесс повторяется. Строчки двухниточного обмёточного стежка выполняют на машине 51-А кл., длина стежка составляет от 0 до 4мм, ширина обмётывания- от 3 до 6 мм, на машине 51-1 максимальная длина стежка от 2 до 5 мм, машина имеет устройство для наматывания ленты на кассету.

8. Процесс образования обметочного трехниточного обметочного стежка

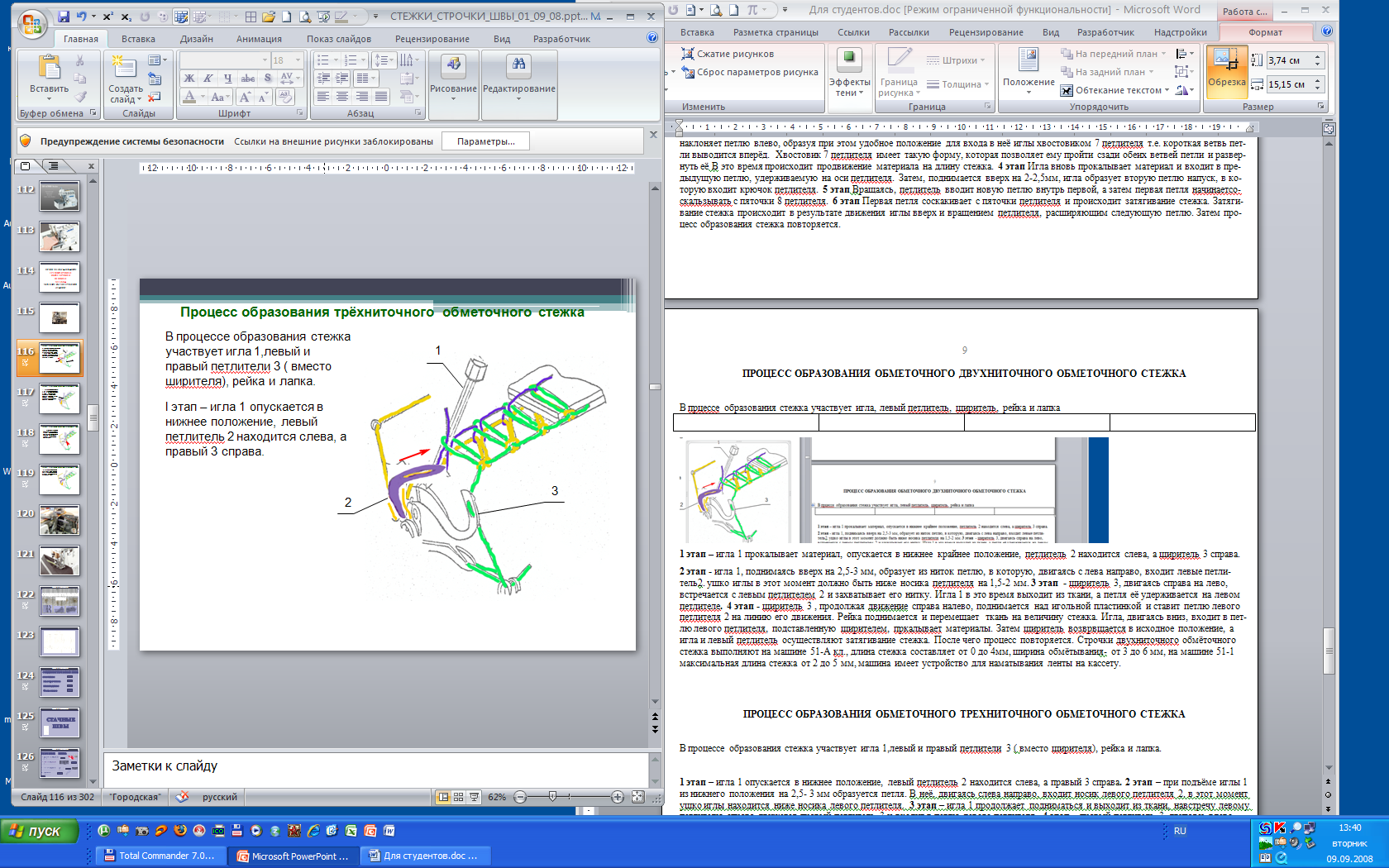

В процессе образования стежка участвует игла 1,левый и правый петлители 3 ( вместо ширителя), рейка и лапка.

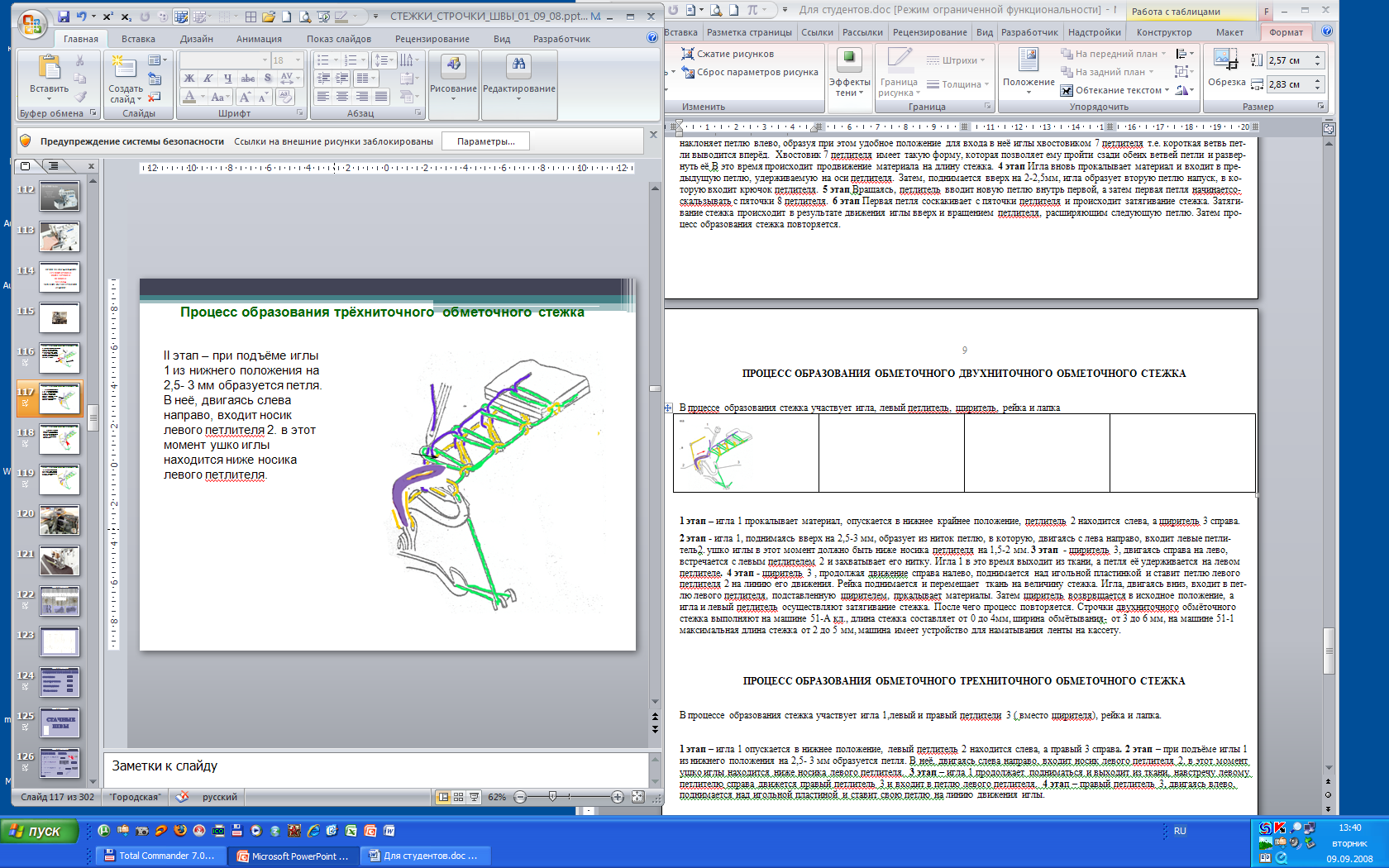

1 этап – игла 1 опускается в нижнее положение, левый петлитель 2 находится слева, а правый 3 справа. 2 этап – при подъёме иглы 1 из нижнего положения на 2,5- 3 мм образуется петля. В неё, двигаясь слева направо, входит носик левого петлителя 2. в этот момент ушко иглы находится ниже носика левого петлителя. 3 этап – игла 1 продолжает подниматься и выходит из ткани, навстречу левому петлителю справа движется правый петлитель 3 и входит в петлю левого петлителя. 4 этап – правый петлитель 3, двигаясь влево, поднимается над игольной пластиной и ставит свою петлю на линию движения иглы.
