Режимы классов ав1 и ав2
В аудиотехнике, как правило, вводят дополнительную классификацию режимов АВ, опираясь на наличие или отсутствие тока управляющей сетки.
Режимом АВ1 считается режим класса АВ, при котором ток управляющей сетки не существует. Большая часть мощных (свыше 50 Вт) классических усилителей представляют собой двухтактные усилители класса АВ 1.

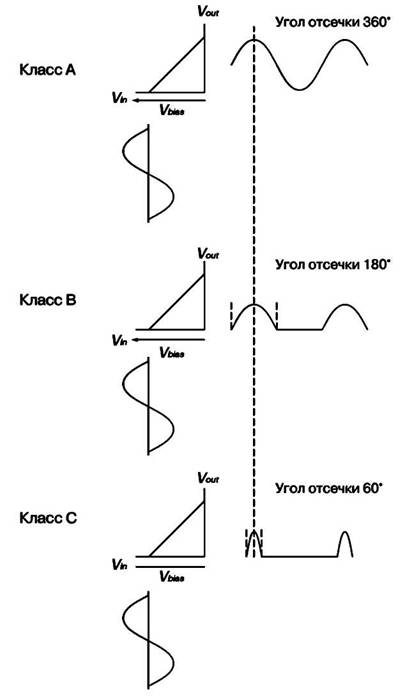

Рис. 7.4 Соотношение между формой входного сигнала и анодным током для усилителей классов А, В и С
Режимом АВ2 считается режим, при котором входной сигнал создает положительный относительно катода потенциал на сетке, что создает условия для протекания сеточного тока. Это увеличивает эффективность работы, так как при этом условии остаточное анодное напряжение может в большей степени приближаться к нулевому значению, что особенно важно при работе триодов. С началом протекания сеточного тока входное сопротивление выходного каскада катастрофически падает (в соответствии с соотношением 1/gm) и в этих условиях для задающего каскада должно выполняться требование иметь очень низкое выходное сопротивление, чтобы обеспечить передачу обработанного сигнала в эту исключительно нелинейную нагрузку без искажений. Единственным способом снизить влияние этого дополнительно возникающего источника искажений является применение сеточного резистора утечки с низким значением сопротивления, который пропускал бы больший по величине ток сигнала по сравнению с ожидаемым сеточным током; таким образом, в момент, когда протекает сеточный ток, относительное изменение тока нагрузки (а, следовательно, и вызываемые его наличием нелинейные искажения) будут небольшими. Для некоторых современных усилителей с несимметричным выходом разработчиками также заявлен класс работы А2.
Далее будет показано, что эффективность работы усилителя может быть повышена только за счет улучшения линейности его характеристики.
