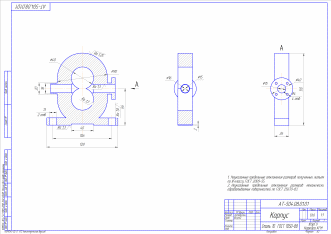

2.3.2 Создание рабочего чертежа корпуса

Аналогично сборке, переносим модель в плоскость чертежа. При этом указывая все размеры, шероховатость, посадки, технические требования

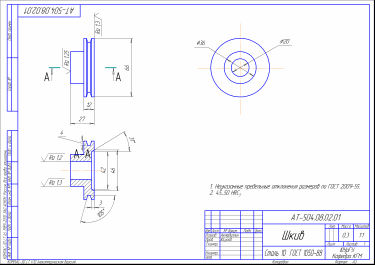

2.3.3 Создание рабочего чертежа шкива.

Переносим модель в плоскость чертежа. При этом указывая все размеры, шероховатость, посадки, технические требования.

2.3.4 Создание спецификации

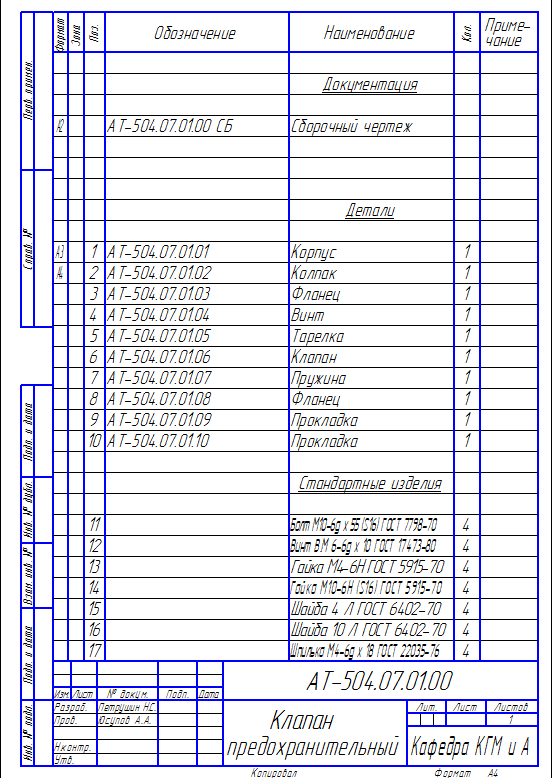

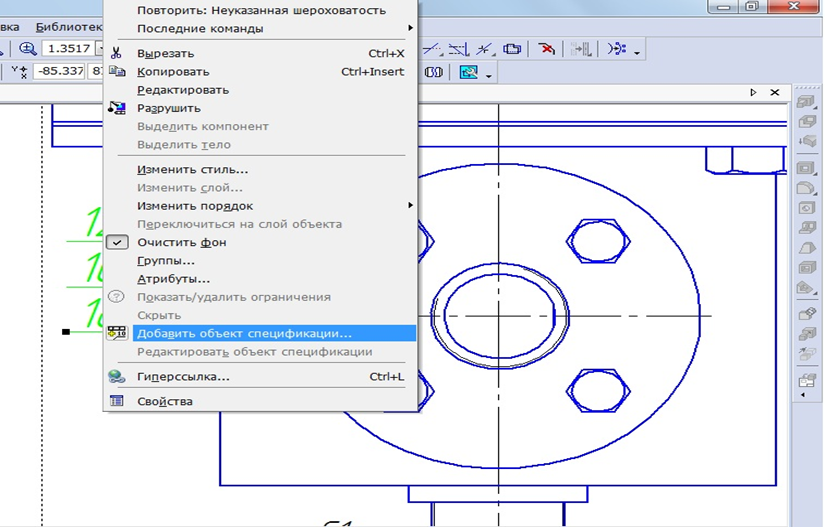

Чтобы создать спецификацию, используем функцию «Спецификация». После чего добавляем в список все детали.

2.3.5 Библиотеки

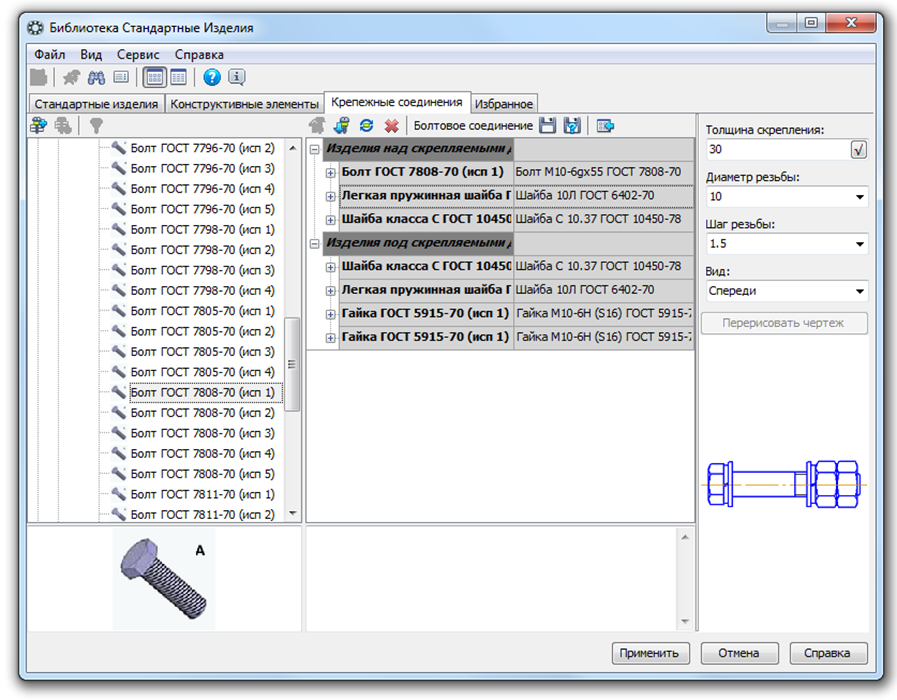

Для добавления стандартных изделий, таких как болты, винты, шайбы и гайки используем машиностроительную библиотеку Компас.

ЗАКЛЮЧЕНИЕ

В ходе выполнения курсового проекта было произведено создание трехмерной модели узла, выданного в задании в двух CAD программах: SolidWorks и Компас-3D. Был выполнен сборочный чертеж всего узла и двух деталей в программе Компас-3D, составлена спецификация.

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1. Анурьев В.И. Справочник конструктора – машиностроителя: В 3-х т.: т.2 – 7-е изд., перераб. и доп. – М.: Машиностроение, 1992. – 784с.

2. Богданов В.В. Справочное руководство по черчению – М.: Машиностроение, 1989. – 864с.

3. Стандарт организации. Курсовое и дипломное проектирование. Общие требования к содержанию и оформлению. / Составители: Т.И. Порубочая , Н.В. Сырейщикова, В.И. Гузеев, Л.В. Винокурова. – Челябинск: Изд-во ЮУрГУ, 2008. – 56 с.
