Вопрос 26

 В практике выполнения аксонометрических чертежей допускается сложные лекальные построения эллипсов заменять более простыми построениями овалов, вычерчиваемых при помощи циркуля.

   Построим изометрическую проекцию окружности радиуса R, расположенной в горизонтальной плоскости, заменив эллипс четырехцентровым овалом.

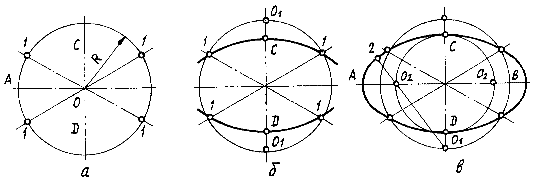

   Направление малой оси эллипса (CD) параллельно оси, отсутствующей в горизонтальной плоскости, т.е. оси z (рис.11.7 а). Большая ось перпендикулярна малой. Необходимо также провести аксонометрические оси х, у и вспомогательную окружность радиуса R. Построенный овал должен проходить через точки 1, так как только в этом случае сохранятся размеры вдоль осей.

   Центры большой дуги овала (O₁) находятся на пересечении вспомогательной окружности с продолжением малой оси CD (рис. 11.7 6). Радиус большой дуги равен расстоянию от O₁ до точки 1. Проведя из центров O₁ дуги через точки 1, определим точки С и D, принадлежащие малой оси, и проведем еще одну вспомогательную окружность (рис.11.7в), диаметр которой равен CD. Точки пересечения этой окружности с большой осью (O₁) будут центрами меньших дуг овала. Для нахождения точек сопряжения большей и меньшей дуг (точек 2) через центры O₁ и O₂ проведем прямую до пересечения с большей дугой. Отрезок O₂2 равен радиусу меньшей дуги. Проведя теперь меньшие дуги овала, получим четырехцентровый овал.

Вопрос 27

При выполнении чертежных работ используют ряд упрощений и условностей, которые в некоторых случаях значительно сокращают время разработки чертежа. Условности и упрощения, предусмотренные стандартом, позволяют также избавиться от избыточной информации, не имеющей практической пользы.

При выполнении разрезов необходимо применить ус¬ловности, установленные стандартом.

1. Тонкие стенки типа ребер жесткости (их поперечный размер значительно меньше двух других) в продольном разрезе показывают рассеченными, но не штрихуют, отделяя от основной части предмета сплошной основной линией (это не применяется в аксонометрии!).

2. Допускается изображать в разрезе отверстия, расположенные на круглом фланце, когда они не попадают в секущую плоскость(отверстие «выкатывают» в плоскость разреза).

 Рис. 11.6.   Рис. 11.7.
