3)По направлению

резьба бывает правая (рис. 7, а), когда винтовая линия идет слева вверх направо, и левая, когда винтовая линия идет справа вверх налево (рис. 7, б).

Вопрос 18.

Часть вида и часть соответствующего разреза допускается соединять, разделяя их сплошной волнистой линией. Если соединяются половина вида и половина разреза, каждый из которых является симметричной фигурой, то разделяющей линией служит ось симметрии. Допускается соединять: четверть вида и четверти трех разрезов; четверть вида, четверть одного разреза и половину другого и т.п. при условии, что каждое из этих изображений в отдельности симметричны.

Вопрос 19.

Выбор положения детали для получения главного изображения, которое может быть как видом, так и разрезом, имеет большое значение. Оно должно давать наиболее полное представление о форме и размерах детали.

Предмет стараются располагать так, чтобы большая часть его элементов на главном виде изображалась как видимая.

Вопрос 20

Сечением называется изображения предмета, которые получаются при мысленном рассечении предмета плоскостью. На сечении показывают только то, что расположено в секущей плоскости.

Положение секущей плоскости, с помощью которой образуется сечение, на чертеже указывают линией сечения, так же как для разрезов.

Сечения в зависимости от расположения их на чертежах разделяются на вынесенные и наложенные. Вынесенные сечения располагаются чаще всего на свободном поле чертежа и обводятся основной линией. Наложенные сечения располагают непосредственно на изображении предмета и обводят тонкими линиями

Вопрос 21 см вопрос 7.

Вопрос 22

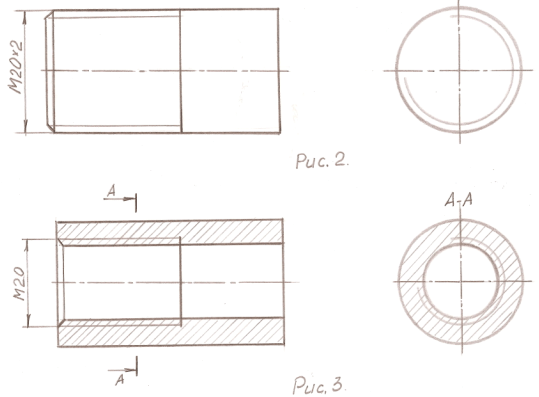

Резьба может быть нарезана на стержне (наружная) и в отверстии (внутренняя). По таблицам краткое объяснение процесса нарезания этих резьб. Резьбу на чертежах обозначают условно. Вместо вершин профиля резьбы проводят сплошную основную линию, вместо впадин – сплошную тонкую. На тех видах, где резьба изображается окружностями, сплошную тонкую линию проводят в виде дуги, равной ? окружности, разомкнутой в любом месте (рис. 2, 3).

По условному изображению резьбы невозможно определить тип резьбы и её основные параметры, поэтому ГОСТы на резьбы предусматривают условные обозначения, в которых указывают тип резьбы, наружный диаметр, шаг.

М20х2

М – метрическая

20 – наружный диаметр (d, в мм)

2 – шаг (р, в мм), указывают только мелкий.

Вопрос 23

Вопрос 24

число, которое показывает, во сколько раз изображение больше или меньше действительных размеров детали, называется масштабом. Говоря иными словами,масштаб — это отношение линейных размеров изображения к линейным размерам самой детали. Масштабы чертежей стандартизованы. Стандарт разрешает выбирать следующие масштабы:

• для уменьшения: 1 : 2, 1:5, 1 : 10, 1 : 20, 1 : 50;

• для увеличения: 2 : 1,5 : 1, 10 : 1.

Наиболее желателен масштаб 1 : 1. В этом случае при выполнении чертежа не нужно пересчитывать размеры детали. На Чертежах масштабы записывают так: M1 :2, М5:1, М1:1 и т. д. Следует помнить, что, в каком бы масштабе ни выполнялось изображение, размеры на чертеже проставляют действительные, т. е. те, которые имеет деталь в натуре.
