5 Расчет экскаваторного забоя

На эффективность работы экскаватора оказывают влияние геометрические параметры забоев. Под забоем понимается рабочая зона экскаватора, включающая часть грунтового массива, разрабатываемого с данной стоянки, а также площадку для установки экскаватора и транспортных средств. При работе по бестранспортной схеме к забою относится также площадка с отвалом грунта, укладываемого с данной стоянки экскаватора.

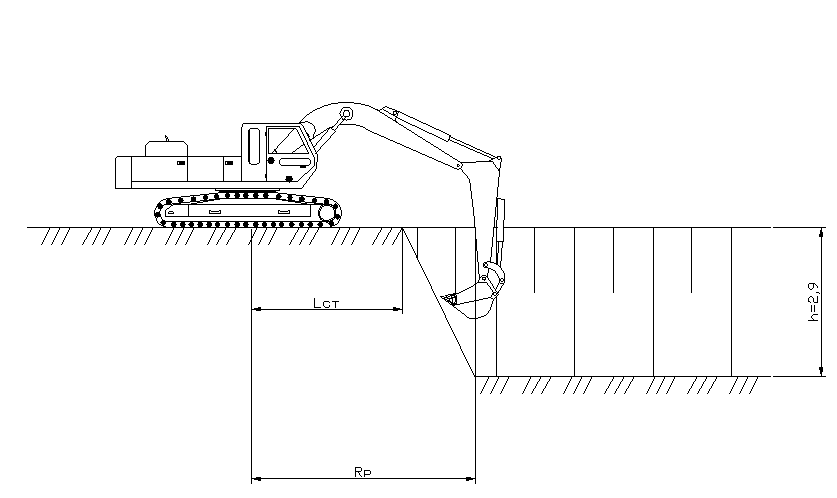

Рисунок 5 - Схема разработки грунта котлована экскаватором, оборудованным ковшом обратная лопата при лобовой проходке

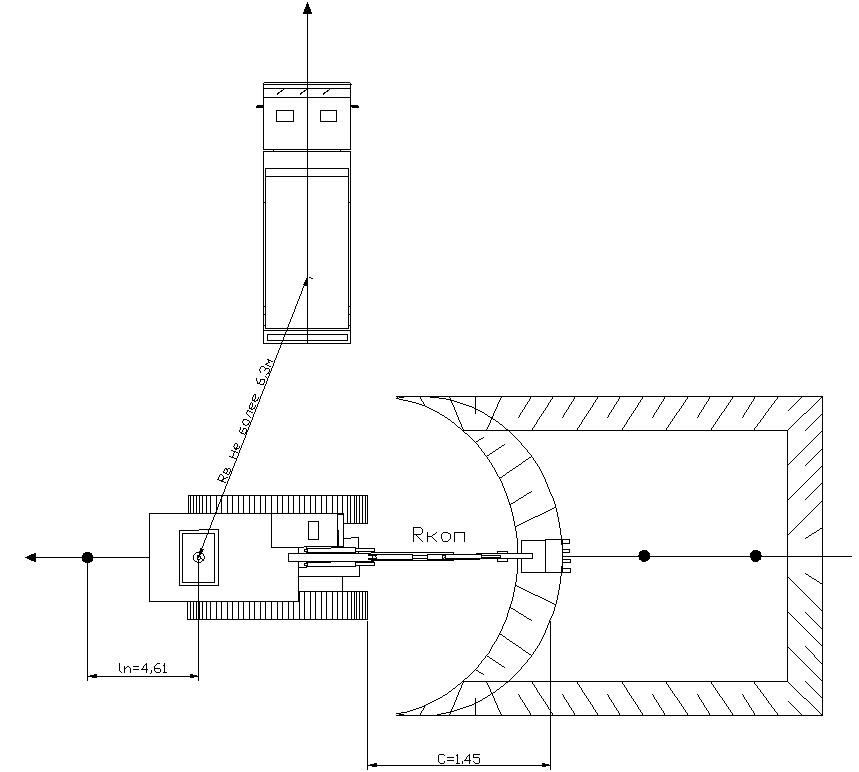

Рисунок 5 - Схема разработки грунта котлована экскаватором, оборудованным ковшом обратная лопата при лобовой проходке

Ширина нормальной лобовой проходки выполняется по следующим формулам:

Определим длину рабочей передвижки:

l_n=R_р^оп – R_р^ст

где R_р^оп – оптимальный радиус резанья

R_р^оп=0.9∙R_р =0.9∙9.75=8.775 м

R_р^ст – min радиус резания на уровне дна котлована

R_р^ст =C+K/2+H∙m

где K – длина ходовой части машины

С = h(1-m)=2.9*(1-0.5) =1.45 – берма безопасности

R_р^ст =1.45+3.42/2+2.9∙0.5=4,61 м

l_n=8.775 – 4,61=4,17 м

6 Описание принятой технологии выполнения процессов

До начала земляных работ на площадке выполняются следующие подготовительные работы, предусмотренные правилами СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты»: проверяется и восстанавливается опорная геодезическая сеть, созданная при проектировании; создается геодезическая разбивочная основа; осуществляется вынос проекта на местность с разбивкой и закреплением основных осей и точек с установкой дополнительных реперов при строительстве линейных сооружений; выносится в натуру от пунктов геодезической разбивочной основы оси и отметки земляных сооружений.

После геодезических работ производится уборка снега бульдозером. Уборку снега следует выполнять со всей строительной площадки.

Затем после завершения работ по уборке снега в работу включается одноковшовый экскаватор, оборудованный обратной лопатой, который выполняет основную долю земляных работ. Экскаватор проходит по всему котлована лобовой проходкой с погрузкой грунта в автосамосвалы, который увозится в отстойник, так как время начало работ февраль.

После разработки котлована экскаватором, бульдозер подчищает дно котлована. Собранный грунт собирается экскаватором с погрузкой в автосамосвалы и также увозится в отстойник.

После чего засыпается гравийное устройство основания. Далее идет монтаж опалубки, сеток и каркасов.

После чего подготавливается бетонная смесь и укладывается в опалубку. После затвердевания бетонной смеси опалубку снимают.

После возведения фундамента и подвальной части, которая закрывается плитами перекрытия, производим обратную засыпку. Обратная засыпка производится бульдозером. Затем уплотняем грунт ручной трамбовкой.
