Министерство образования и науки РФ

Федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

«Сибирский государственный индустриальный университет»

Кафедра строительного производства и управления недвижимостью

Пояснительная записка к курсовому проекту по дисциплине

Технология строительных процессов.

«Проектирование технологических процессов нулевого цикла»

Составил: студент гр. СПС-10

Коровин М .В.

Проверил: доцент каф. СПУН Магарамова Н.С.

г.Новокузнецк

2012г.

Содержание

Введение

1. Исходные данные

2. Определение объемов работ

2.1 Объём котлована

2.2 Определение объёма въездной траншеи

2.3 Разработка недобора грунта бульдозером

2.4 Объём обратной засыпки

2.5 Объем транспортируемого грунта

2.6 Уплотнение грунта

2.7 Объем транспортируемого грунта на площадку

2.8 Объем по уборке снега

2.9 Рыхление мерзлого грунта:

2.10 Вычисление объемов бетонной подготовки

2.11 Вычисление объемов работ по установке опалубки

2.12 Вычисление объема распалубочных работ

2.13 Вычисление объема укладки бетонной смеси

2.14 Вычисление объема арматурных работ

3. Выбор комплекта машин и механизмов и методов производства работ

4. Технико-экономические показатели производства земляных работ

5. Расчет экскаваторного забоя

6. Описание принятой технологии выполнения процессов

7. Разработка мероприятий по охране труда и защите окружающей среды

7.1 Общие правила техники безопасности

7.2 Меры безопасности при работе экскаватора в забое

7.3 Меры безопасности при работе бульдозера

7.4 Охрана окружающей среды

Список литературы

Введение

Основная цель курсового проекта – запроектировать технологические процессы нулевого цикла.

Земляные работы выполняются при постройке любого здания или сооружения и составляют значительную часть их стоимости и особенно трудоёмкости.

В составе комплекса земляных работ различают две основные группы производственных процессов: основные (разработка и перемещение грунта) и сопутствующие (водоотлив, установка креплений и др.)

Для обеспечения устойчивости земляных сооружений их возводят с откосами. Строительными нормами и правилами установлены величины откосов для постоянных и временных земляных сооружений в зависимости от их глубины или высоты.

В общем комплексе работ на строительном объекте земляные работы чаще всего выполняются раньше других. В этом случае им предшествует подготовка строительной площадки - удаление камней, срезка кустарника, корчевка пней, планировка и засыпка ям и т. п. К подготовительным работам относят также предшествующее разработке рыхление прочных и мерзлых грунтов.

В устройство фундамента входят: установка опалубки, монтаж арматурных изделий, бетонная подготовка, укладка бетонной смеси и распалубочные работы.

1 Исходные данные

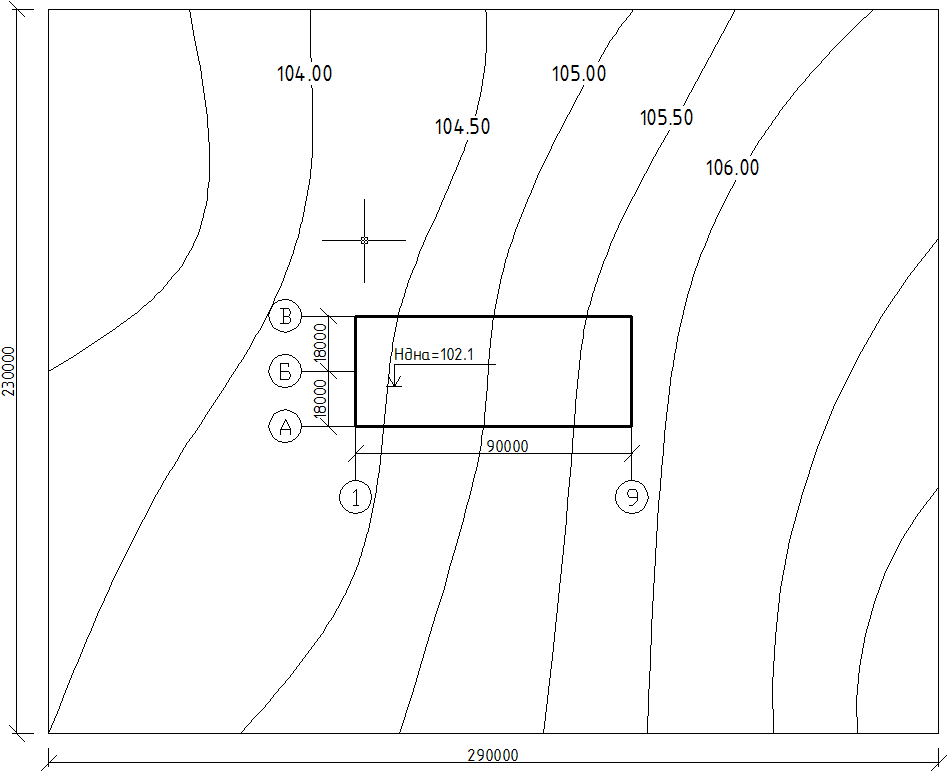

Рисунок 1 – Схема строительной площадки.

Cхема – 28 в.2

1. Место строительства – г. Владимир;

2. Начало работ – 10 февраля;

3. Отметка дна котлована H_дна = 102.1м;

4. Вид грунта – суглинок – рыхлая песчано-глинистая осадочная горная порода, содержащая 10—30 % (по массе) глинистых частиц (размером менее 0,005 мм), плотность p=1650 ^кг/_м3

5. Дальность транспортирования грунта – 7 км;

6. Вид дорог – асфальтированные дороги

7. Тип фундамента – ленточный монолитный фундамент (ФЛ4)

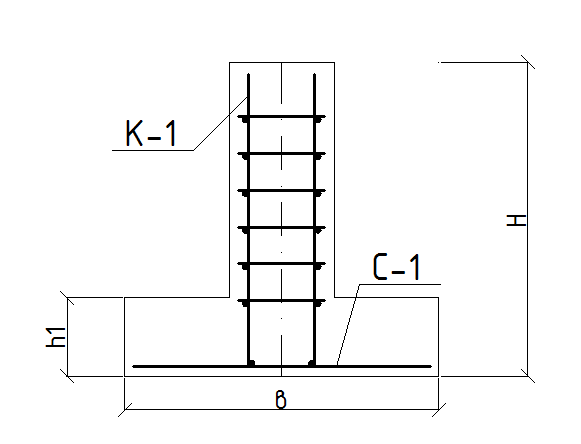

Рисунок 2 – Схема фундамента.

в= 1200мм, в₁ =400мм, h₁ =300мм, H=1200мм.

2 Определение объемов работ

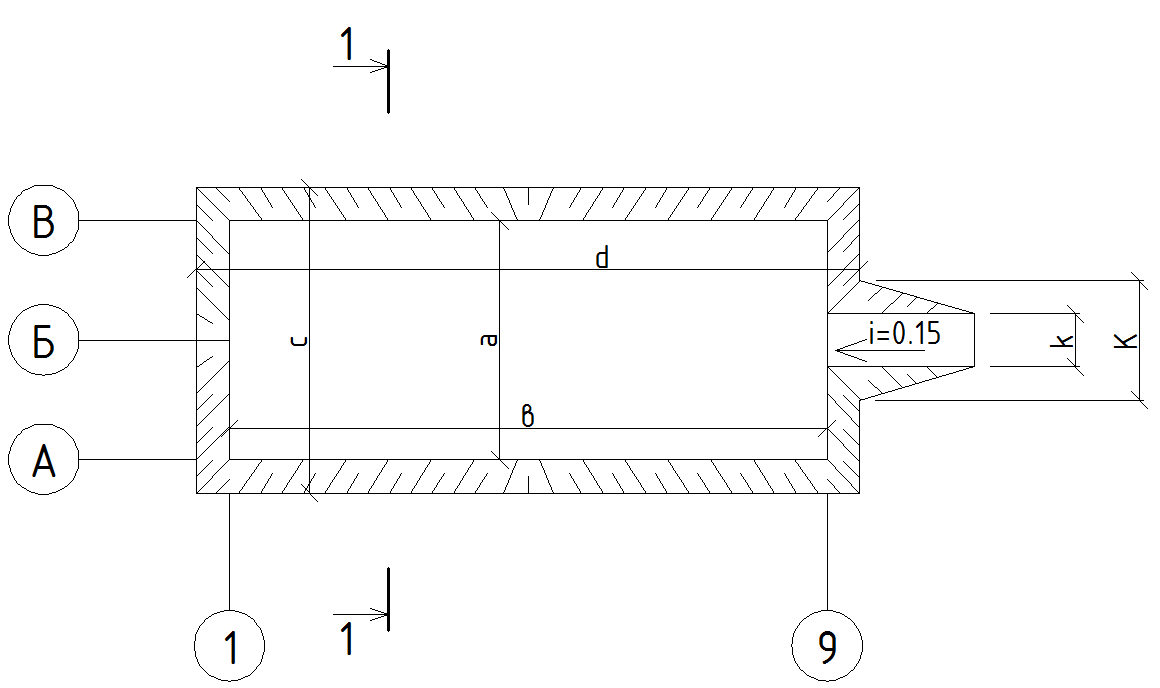

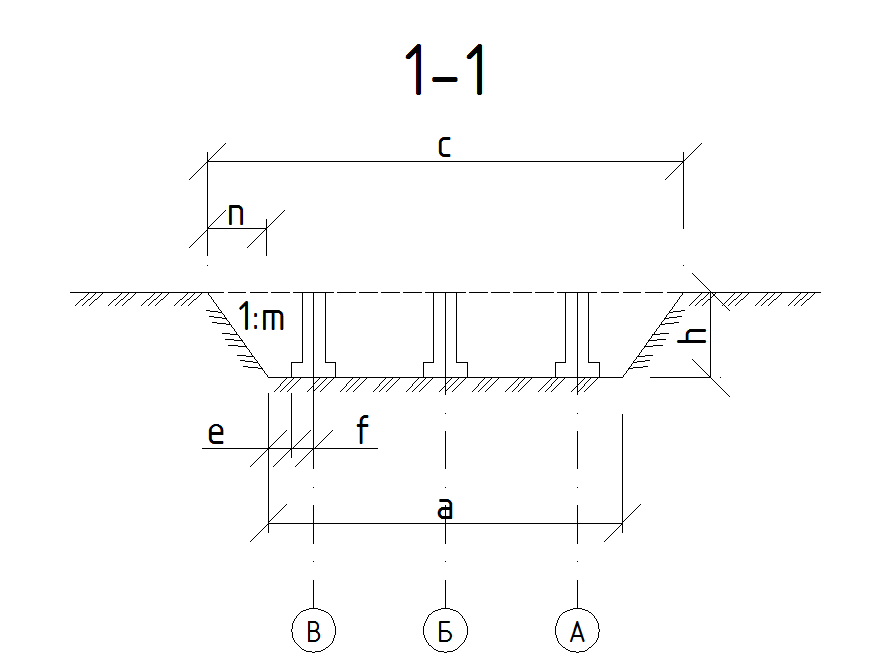

Рисунок 3 – Схема котлована.

2.1 Объём котлована

Глубину котлована определяем по формуле:

Н=Н_пл - Н_дна

Н_пл=Н/n

где Н_пл - средне-планировочная отметка

Н_дна=102.1 м- отметка дна котлована

Н – сумма отметок высот

n - число горизонталей

Н_пл =(104.0+104.50+105.0+105.5+106.0)/5=105

Н=105-102.1= 2.9 м

В зависимости от вида грунта и глубины котлована выбираем угол откоса и крутизну.

Крутизна откоса 1:m=1:0.5 Угол откоса =63^о

V_к=H/6∙[a∙b+c∙d+(a+c)∙(b+d)] м³

где а - длина подошвы котлована

a=B+C+2∙f+2∙δ=18+18+2∙0.6+2∙0.8=38.8м

f =0.6÷0.8=0.6м; δ =0,5÷1=0.8м;

b - ширина подошвы котлована

b= А+2∙f+2∙δ =90+2∙0.6+2∙0.8=92.8м

с - длина котлована поверху

с=а+2∙H∙m=38.8+2∙0.25∙1=39.9 м

d – ширина котлована поверху

d=b+2∙H∙m =92.8+2∙0.25∙1=93.3м

V_к =2.9/6∙(38.8∙92.8+39.9∙93.3+(38.8+39.9)∙(92.8+93.3))=10618.53м³

2.2 Определение объёма въездной траншеи

Одна односторонняя въездная траншея

V_въезд=(2K+k)·Н·l / 6

где К – ширина траншеи поверху

K=k+2∙H∙m

k=8 м – ширина траншеи понизу, принимаем равной 8 для двустороннего движения.

K=8+2·2.9∙0.5=10.9 м

i-уклон, принимаем равным 15%

V_въезд =(2·10.9+8)·2.9∙19.3/6=277.14м

2.3 Разработка недобора грунта бульдозером

Разработку недобора грунта осуществляют бульдозерами, скреперами, грейдерами. Подсчёт объёмов работ по подчистке дна котлована производится по формуле:

V_недоб.=S·δ_нед.=a·b·δ_нед.

где S - площадь котлована понизу

δ_нед. - величина недобора грунта, принимаем равной 0,15 м

V_недоб.= 38.8∙92.8∙0.15=540.09 м³

2.4 Объём обратной засыпки

Вычисление объема обратной засыпки производится по формуле:

V_о.з.=[(V+V_въезд)-V_п.ч.]/K_о.р

где K_о.р=1,14 - коэффициент остаточного разрыхления

Объем подземной части здания определим по формуле

V _п.ч =A∙(B+C)·Н

V_п.ч =90∙(18+18) ∙2.9=9396 м³

V_о.з.=(10618.53 +277–9396)/1,14=1315.37 м³

2.5 Объем транспортируемого грунта

Начало работ начинается с 10 февраля и местом работ является г. Владимир, поэтому грунт в отвале замерзнет, по этой причине грунт с площадки увозится полностью и для обратной засыпки привозится дополнительно.

V_тр.= V_к+V_въезда

где V_к - объем котлована

V_въезд - объем въездной траншеи

V_тр.= 10618.53+277.14м =10895.6м³

2.6 Уплотнение грунта

Объём уплотнения грунта вычисляется по формуле:

V_упл.=V_о.з./δ_упл. (9)

где δ_упл.-величину уплотняемого слоя принимаем равной 0,3 м

V_упл.= 1374.08 /0,3=4580.266 м²

2.7 Объем транспортируемого грунта на площадку

V_тр.г= V_упл (10)

V_тр.г=4580.266м³

2.8 Объем по уборке снега

Vуб.сн. = (с+20)*(d+20)*δсн.п.

δсн.п. –толщина снежного покрова в г.Владимир (δсн.п=40см)

Vуб.сн. = (39.9м +20)*( 93.2+20)*0.4 = 2712.27 м³ (10)

2.9 Рыхление мерзлого грунта

Vрых = с*d*hпр (11)

Hпр –глубина промерзания:

снежного покрова.

hпр = 1.2м – средняя глубина промерзания для г. Владимира

Vрых = 39.9м *93.2*1.2 = 4463 м³ (12)

2.10 Вычисление объемов бетонной подготовки

Объем бетонной подготовки находится по формуле:

V_б.п.= F∙h' (15)

где F – площадь бетонной подготовки, h'-толщина бетонной подготовки, принимаем h'=0,1м

F=P∙x2'=252∙(1.2+0.3)=378 м²

где Р– периметр фундамента, x2'- величина равная x2'=в+0,3; в- основание фундамента

(16)

V_б.п.=504∙0.1=37.8 м³

2.11 Вычисление объемов работ по установке опалубки

Объем опалубочных работ находится по формуле:

V_о.п.=2∙P∙h=2∙252∙2.9=1461 м²

где Р– периметр фундамента, h- глубина котлована (17)

2.12 Вычисление объема распалубочных работ

Объем опалубочных работ равен объему распалубочных работ:

V_расп.= V_о.п.=1461 м² (18)

2.13 Вычисление объема укладки бетонной смеси

Объем укладки бетонной смеси находится по формуле:

V_б.с.= P∙ S_сеч

где S_сеч. – площадь сечения фундамента

S_сеч.=(x1∙(H-y))+(y∙x2)=(0.6∙(2.9-0.5))+(0.5∙1.2)=2.04 м²

V_б.с.= 252∙ 2.13=514.08 м³

2.14 Вычисление объема арматурных работ

Возьмем длину одной секции 2.5 м и подсчитаем кол-во сеток и каркасов:

N_сеток=P/l_сек.=252/2.5=101 шт

N_{карскас}=N_сеток=336/2.5=101 шт

где N_сеток – кол-во сеток

N_{карскас} – кол-во каркасов

l_сек. – длина одной секции

Таблица 1- Ведомость объемов работ

Наименование работ	Ед. изм.	Объем	Примечание
Геодезическая разбивка	м2	66700	Теодолит, нивелир
Уборка снега	м2	66700	Бульдозер
Рыхление мерзлого грунта	м2	66700	Баровая машина
Разработка грунта экскаватором в транспортные средства	м3	10895.6	Экскаватор
Транспортирование грунта	м3	10895.6	Автосамосвал
Разработка недобора грунта бульдозером	м3	540.09	Бульдозер
Бетонная подготовка	м3	37.8
Установка опалубки	м2	1461
Монтаж арматуры: сетка каркас	шт шт	101 101
Укладка бетонной смеси	м3	514.08
Распалубливание	м2	1461
Транспортирование грунта на площадку	м3	4580	Автосамосвал
Обратная засыпка	м3	4580	Бульдозер
Уплотнение грунта	м3	4580	Электротрамбовка
