12. Нормальная электрокардиограмма, записанная в стандартных отведениях (схематическое изображение, основные зубцы и их происхождение).

Электрокардиограмма - это периодически повторяющаяся кривая, которая отображает изменение во времени разность электрических потенциалов между двумя точками на поверхности тела человека, возникновение которых обусловлено распространением процесса возбуждения в сердечной мышце (рис.1).

Возникновение зубцов обусловлено возбуждением различных отделов сердца. Зубец Р – возбуждением предсердий, Q – межжелудочковой перегородки, R – верхушки сердца, S – основания желудочков, Т – процессами реполяризации в сердечной мышце. U – непостоянен, связан с остаточной реполяризацией.

13. Блок-схема электрокардиографа с микропроцессором и без микропроцессора.

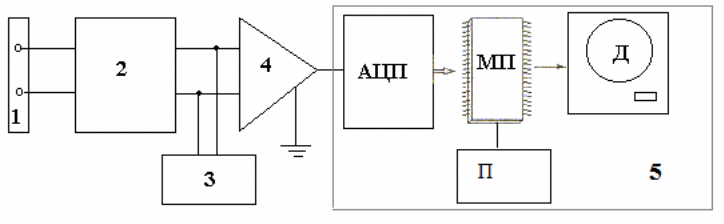

Блок – схема электрокардиографа с микропроцессором

1 – электроды;

2 – коммутатор электрокардиографических отведений, который позволяет подключать на вход усилителя биопотенциалов электроды, соединённые по схемам различных электрокардиографических отведений;

3 – блок калибровочного сигнала (генерирует прямоугольные импульсы с амплитудой 1мВ);

4 – дифференциальный усилитель биопотенциалов (коэффициент режекции Н  1000);

5 – регистрирующее устройство, содержащее:

АЦП – аналого-цифровой преобразователь;

МП – микропроцессор;

Д – дисплей

П - принтер.

В современных приборах для обработки биоэлектрической активности сердечной мышцы используются микропроцессоры. По сути дела, это электрокардиограф и микроЭВМ.

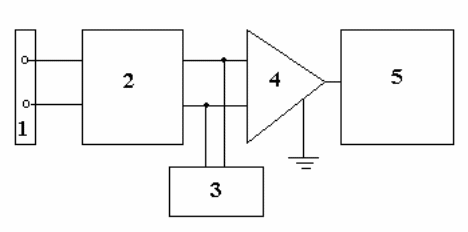

Блок – схема электрокардиографа без микропроцессора

1 – электроды; 2 – коммутатор электрокардиографических отведений, который позволяет подключать на вход дифференциального усилителя электроды, соединённые по схемам различных ЭКГ - отведений; 3 – блок калибровочного сигнала (генерирует прямоугольные импульсы с амплитудой 1мВ);

4 - дифференциальный усилитель биопотенциалов (коэффициент режекции Н 1000);

5 – регистрирующее устройство;

14. Понятие о физиотерапии. Разделы физиотерапии. Методы электролечения.

Физиотерапия – раздел медицины, изучающий действие природных и искусственно созданных физических факторов на организм человека.

Разделы:

1. Водолечение

2. Бальнеолечение ( вода с добавками)

3. Электролечение

4. Грязелечение

5. Светолечение

6. Механолечение

7. Тепловое лечение

Методы электролечения (основные)

1. Постоянного тока – гальванизация

2. Синусоидальных модулированных – амплипульстерапия

3. Постоянных пульсирующих с частотой 50 и 100 пульсаций в 1 сек. – диадинамометрияя

4. Интерферирующих с частотой 3 – 6 кГц – интерференцтерапия

5. Синусоидальных, беспорядочно изменяющихся по амплитуде и частоте (100-2000 Гц) – флюктуоризация

6. Синусоидального импульсного с частотой 110 кГц – дарсонвализация

7. Франклинизация – постоянное эл. поле высокой напряженности

8. Индуктотермия – основан на действии электромагнитного поля высокой частоты

9. УВЧ – терапия – ультравысокой частоты

10. Микроволновая терапия – сверхвысокая частоты

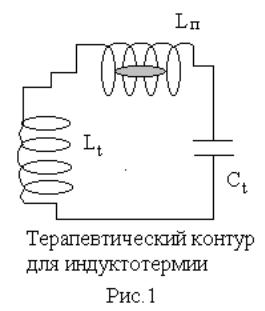

15. Воздействие на органы и ткани организма человека переменным электромагнитным полем высокой частоты (индуктотермия). Терапевтический контур. Действие на организм. Реакция организма.

Индуктотермия – метод электролечения, при котором на ткани организма воздействуют переменным электромагнитным полем высокой частоты ( 13, 56 МГц)

П од действием высокочастотного переменного магнитного тока в тканях с высокой электропроводностью ( кровь, лимфа, печень, почки, селезенка) возникают индукционные или вихревые токи Фуко. Они обусловлены колебаниями заряженных частиц, относительно их среднего положения. Вихревые токи сопровождаются выделением тепла.

Реакция организма – в зоне воздействия повышается температура тканей, расширяются сосуды, улучшается кровоснабжение тканей, активируются обменные процессы

Использование индуктотермии – при бронхитах, пневмониях, гепатитах, язвенной болезни желудка, бронхиальной астме и т. д.
