7. Действие магнитного поля на движущийся электрический заряд. Сила Лоренца. Эффект Холла.

Сила Лоренца- сила, действующая со стороны магнитного поля на движущуюся электрически заряженную частицу,  которая всегда направлена перпендикулярно к векторам v и B. Она пропорциональна заряду частицы q, составляющей скорости v, перпендикулярной направлению вектора магнитного поля B, и величине индукции магнитного поля B.

где q - заряд частицы; V - скорость заряда;  B - индукции магнитного поля; a - угол между вектором скорости заряда и вектором магнитной индукции.

Эффект Холла— явление возникновения поперечной разности потенциалов  при помещении проводника с постоянным током в магнитное поле. Открыт Эдвином Холлом в 1879 году в тонких пластинках золота.

8. Понятие об электрографии, ее клиническое значение. Основные физические задачи, решаемые при электрографии. Электрокардиография.

Электрография - совокупность электрических и магнитных способов воспроизведения красочных изображений на различных материалах

Электрография относится к бесконтактным способам полиграфии.В отличие от электрофотографии, бесконтактные способы на основеэлектрографии, используют электрическое поле для вывода информации на запечатываемый материал.Бумага, покрытая диэлектрическим материалом, дает возможность записи скрытого зарядового изображения прямо на бумагу. Процесс записи довольно прост и состоит из трех ступеней: запись изображения, проявление и закрепление. В связи с наличием воздушного зазора, в электрографии необходима высокая напряженность электрического поля.

1.  Сердца - ЭКГ

2.  Головного мозга - ЭЭГ ( электроэнцефалография )

3. Нервных  стволов  и мышц - ЭМГ (электромиография )

4. Сетчатки  глаз - ЭРГ (электроретинография )

5. Кожных потенциалов - ХРГ  (кожное - гальваническое  реакция )

6.  электрогастрография (ЭГГ),

7.  реография

9. Эквивалентная модель электрического генератора сердца. Понятие об электрическом дипольном генераторе. Уравнение для потенциала поля дипольного электрического генератора.

лабораторки

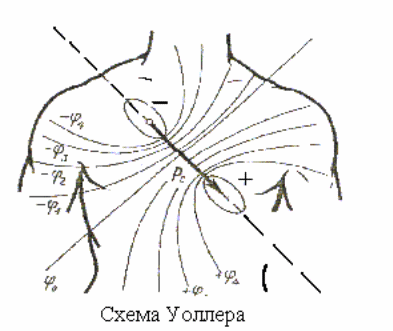

10. Эквивалентный электрический диполь сердца. Схематическое изображение электрического поля сердца (схема Уоллера).

т оже лабораторки

11. Понятие об электрокардиографических отведениях. Виды отведений. (Обозначения, маркировка, кто предложил).

Для регистрации электрической активности сердечной мышцы необходимо отвести разность потенциалов с поверхности тела человека. Для этой цели используются электроды – металлические пластинки, накладываемые определённым образом на поверхность тела человека. Способ наложения электродов называется электрокардиографическим отведением.

Существует несколько видов электрокардиографических отведений:

1. Стандартные отведения (предложил голландский физиолог (W.Einthoven). Это биполярные отведения, поскольку оба электрода являются активными. Их электрические потенциалы изменяются относительно потенциала земли во время распространения процесса возбуждения по сердечной мышце. Обозначаются цифрами I, II, III и накладываются следующим образом:

• I стандартное отведение – на правую и левую руку;

• II стандартное отведение – на правую руку и левую ногу;

• III стандартное отведение – на левую руку и левую ногу.

На правую ногу накладывают электрод, который всегда заземляется.

Цветовая маркировка электродов, которые накладывают на конечности человека соответствует принципу «светофора»: на правую руку - красный цвет, на левую руку - жёлтый цвет, на левую ногу - зелёный цвет. На правую ногу - накладывают заземлённый электрод, маркированный чёрным цветом (ассоциируют с цветом земли).

2 . Усиленные отведения (E.Goldberger – 1942г.) – это униполярные отведения, поскольку активным является один электрод, потенциал которого меняется относительно потенциала земли. Существует три усиленных отведения:

• От правой руки (aVR);

• От левой руки (aVL);

• От левой ноги (aVF),

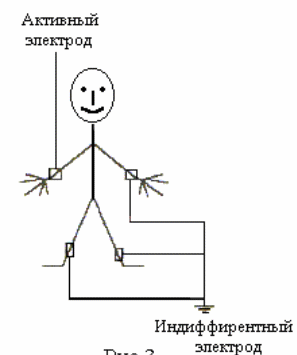

Один электрод, накладываемый на правую или левую руку или левую ногу, является активным. Его потенциал меняется в процессе возбуждения сердечной мышцы относительно индифферентного электрода. Остальные электроды объединяют в одной точке и заземляют. Они и образуют индифферентный электрод.

3. Грудные отведения (F.Wilson – 1930г.) – униполярные.

В основном регистрируют 6 грудных отведений: с V1 по V6. Отведения V7-V8-V9 редко используются в клинической практике, так как они дают более полную информацию о патологических процессах в миокарде задней (задне-базальной) стенки левого желудочка.

Активный электрод располагают на поверхности грудной клетки, а электроды, расположенные на конечностях, образуют индифферентный электрод.

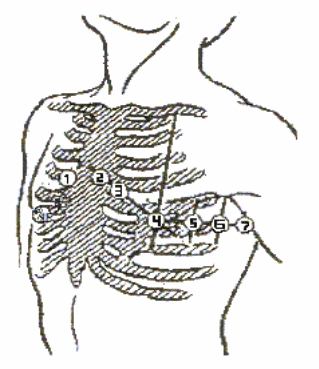

Схема расположения электродов:

V1 – четвёртое межреберье справа от грудины;

V2 – четвёртое межреберье слева от грудины;

V3 – на половине расстояния между электродами V2 и V4;

V4 – в пятом межреберье по среднеключичной линии;

V5 – по той же горизонтали, что и V4, но по передней подмышечной линии;

V6 – по той же горизонтали, что V4, V5, но по задней подмышечной линии, V7 - На пересечении горизонтального уровня 4-го отведения и задней подмышечной линии, V8 - На пересечении горизонтального уровня 4-го отведения и срединно-лопаточной линии, V9 - На пересечении горизонтального уровня 4-го отведения и паравертебральной линии
