5) Определяем размеры подошвы фундамента с

учетом установленного уширения.

, .

6). Вычисленные размеры подошвы фундамента должны вписываться в призму сжимающих напряжений в теле фундамента.

(4.1.7)

следовательно

(4.1.8)

Рисунок 4.1. Схема для определения размеров подошвы опоры.

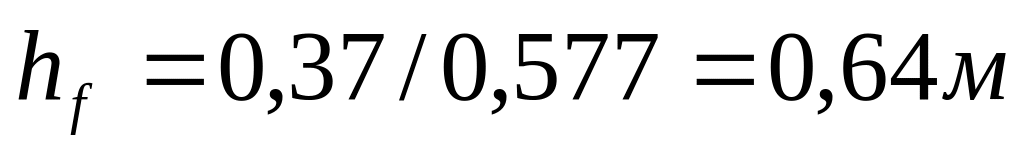

Т.к. найденная высота фундамента получилась меньше необходимой высоты h_min =3,5 м, то увеличим ее до нужной величины. Принимаем h_f = 3,5 м и с учетом этого вычисляем необходимую высоту уступов.

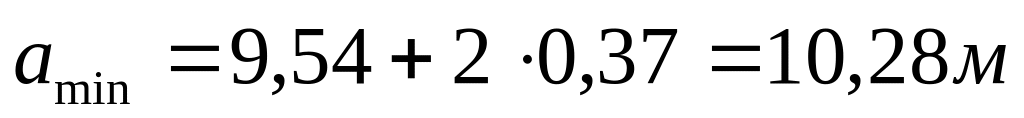

Принимаем ширину каждого уступа по 1,0 м. Исходя из этого находим размеры подошвы фундамента:

, .

7). С учетом принятой высоты фундамента и заданной отметки фундамента определяем глубину заложения фундамента.

(4.1.9)

где h_f – принятая высота фундамента, м;

z – расстояние от отметки местного размыва до обреза фундамента, z=0,3м.

По рассчитанным параметрам вычерчивается схема фундамента мелкого заложения, рисунок 4.2.

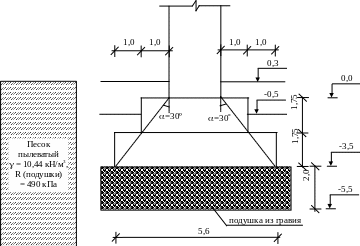

Рисунок 4.2. Расчетная схема фундамента мелкого заложения

8). Определяем вес фундамента, грунта и столба воды над фундаментам

с учетом принятых размеров.

• Вес фундамента:

, (4.1.10)

где V_f – объем плит фундамента, м³;

γ_f = 15 кН/м³ – удельный вес железобетона, с учетом взвешенного действия воды.

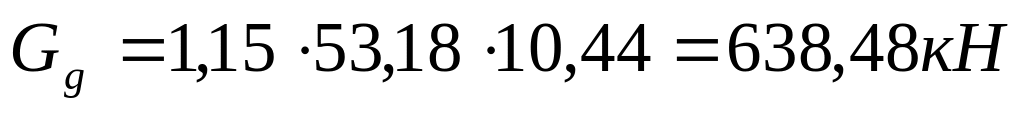

• Вес грунта на уступах:

, (4.1.11)

где γ_g = 10,44 кН/м³ – удельный вес грунта, залегающего над фундаментом.

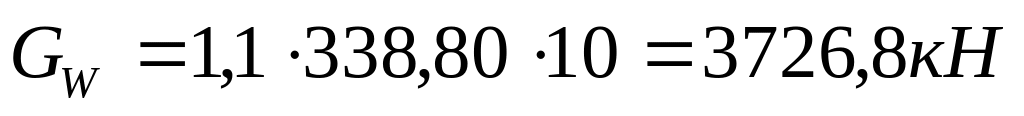

• Вес от столба воды:

, (4.1.12)

где V_w - объем воды на уступах фундамента;

- удельный вес воды,

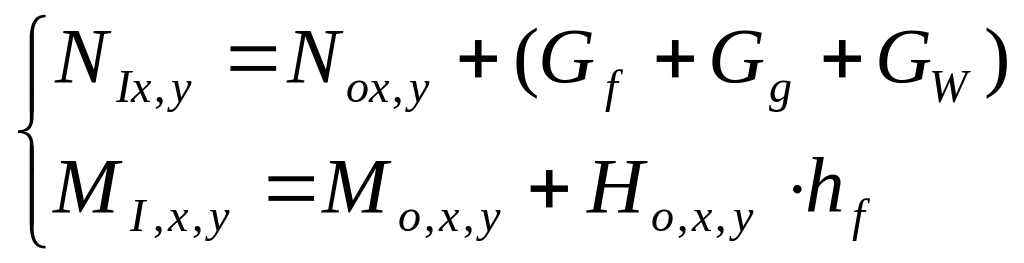

9). Определяем нагрузки, действующие под подошвой фундамента с учетом его собственного веса, веса грунта и веса столба воды.

Сбор нагрузок ведется для расчета несущей способности грунта:

, (4.1.13)

,

,

,

.

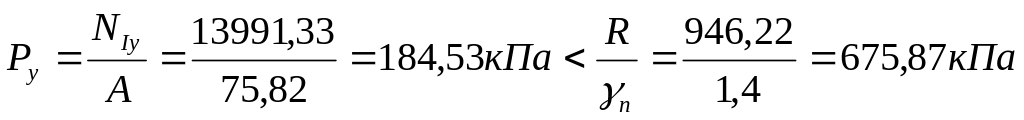

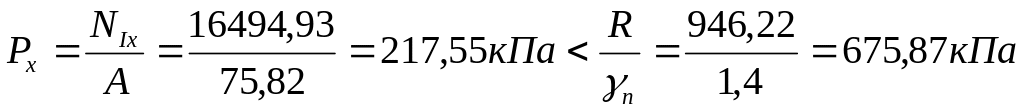

10). Определяем среднее давление под подошвой фундамента.

, (4.1.14)

где A – площадь подошвы фундамента, м²;

R – расчетное сопротивление грунта, кПа;

γ_n = 1,4 – коэффициент надежности по нагрузке.

Расчетное сопротивление с принятой шириной подошвы фундамента составит:

Условие выполняется.

Условие выполняется.

11). Определяем максимальное давление под подошвой фундамента от действия внецентренно приложенной нагрузки.

, (4.1.15)

где W_прод. – момент сопротивления подошвы фундамента для момента, действующего в продольном направлении:

W_поп. – момент сопротивления подошвы фундамента для момента, действующего в поперечном направлении:

.

γ_с = 0,8 – коэффициент условия работы;

γ_g = 1,4 – коэффициент надежности по нагрузке.

В продольном направлении:

Условие выполняется.

В поперечном направлении:

Условие выполняется.
