5.5. Расчет осадки свайного фундамента.
Расчет осадки может быть определена как для фундамента на естественном основании методом послойного суммирования по схеме линейно деформируемого полупространства [1, 2]. Свайный фундамент заменяется условным с глубиной заложения на отметке острия свай.
Границы условного фундамента (рисунок 5.5) определяют следующим образом:
- сверху - поверхностью планировки, для опор мостов в русле реки поверхностью на отметке местного размыва дна у опоры;
- снизу - плоскостью, проходящей через нижние концы сваи;
-
с боков - вертикальными плоскостями,
отстоящими от наружных граней крайних
рядов вертикальных свай на расстоянии
,

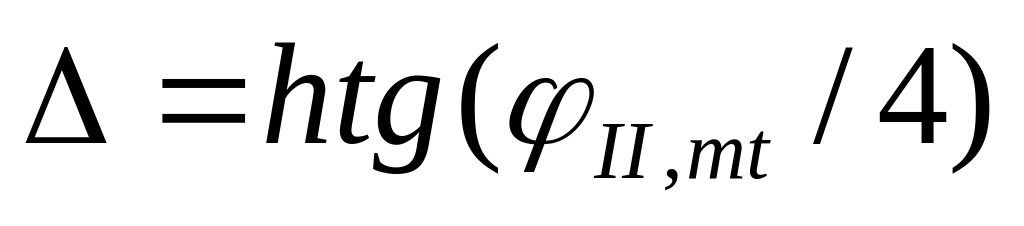

но не более 2d
в случаях, когда под нижними концами
свай залегают глинистые грунты с
показателем текучести
IL
>
0,6 (d
- диаметр или сторона поперечного сечения
сваи), а при наличии наклонных свай -
проходящими через нижние концы этих
свай.
Рисунок 5.5. Схема условного свайного фундамента для расчета осадки: а – фундамент с вертикальными сваями, б – фундамент с наклонными сваями
Осредненное расчетное значение угла внутреннего трения грунта в пределах длины сваи вычисляется по формуле
,

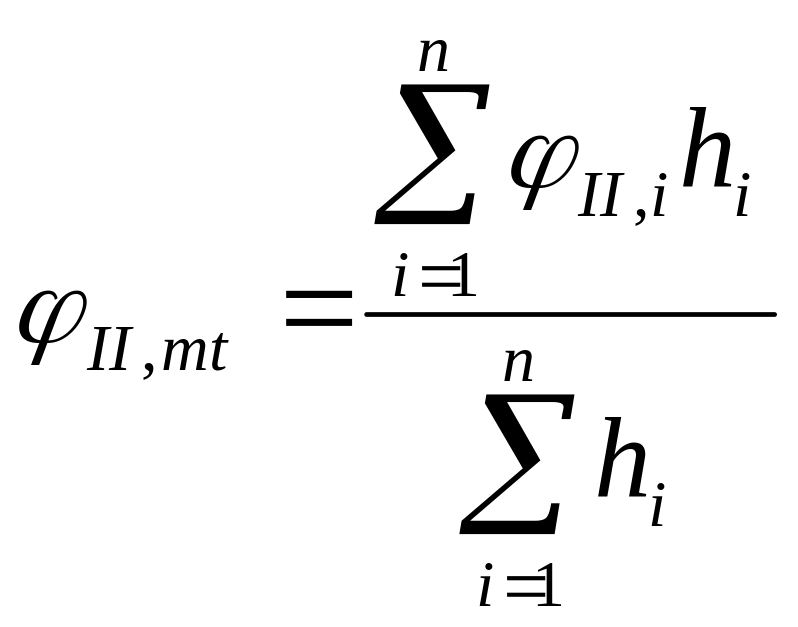

(5.5.1)
где φII,i - значения углов внутреннего трения для отдельных пройденных сваями слоев грунта толщиной hi град.
φmt = (28·7,6+32·11,7)/19,3 = 30,4º,
Схема определения размеров условного фундамента представлена на рис.7.7. Ширина и длина подошвы условного фундамента определяются по формулам

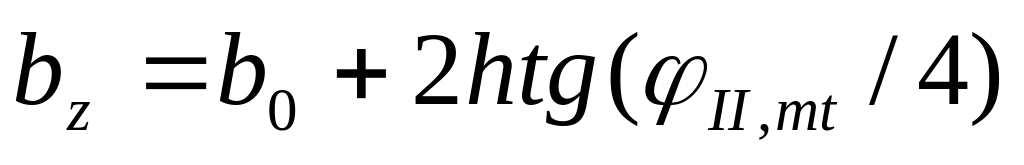

, (5.5.2)

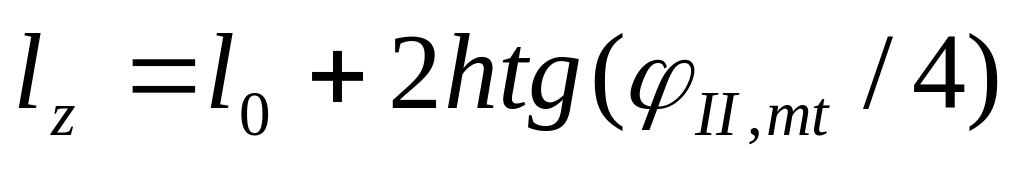

, (5.5.3)
где b0 и l0 – расстояние между наружными гранями крайних рядов свай вдоль меньшей и большей стороны подошвы ростверка, м.
bz = 1,67+2·19,3·0,13 = 6,70 м,
lz = 9,61+2·19,3·0,13 = 14,63м.
Среднее давление под подошвой условного фундамента с учетом его веса находят по формуле

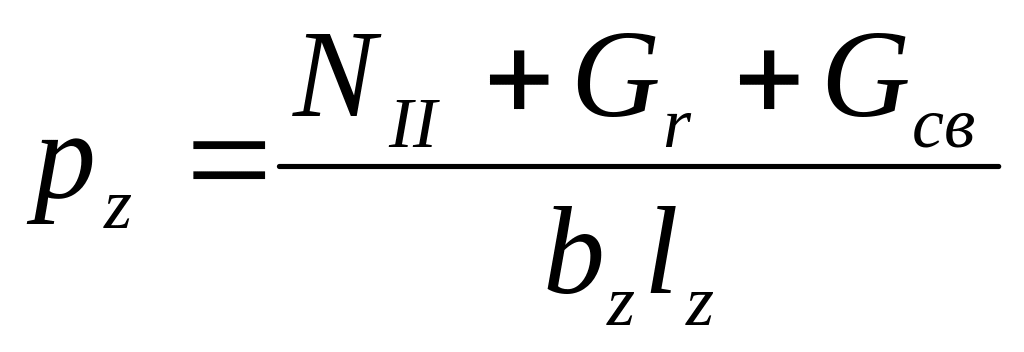

(5.5.4)
где N0II – внешняя нагрузка на обрез ростверка, кН,
Gr – вес ростверка в объеме условного фундамента, кН,
Gсв – вес свай, кН,
Gg – вес грунта в объеме условного фундамента, кН.
Находим значения параметров, входящих в формулу (5.5.4)
- объем ростверка Vr = 10,14·2,2·2,7-1,5·1,6·9,54 = 37,3 м3,
- вес ростверка Gr = 37,3·25 = 932,5 кН,
- объем одной сваи Vсв = 20·0,35·0,35 = 2,45 м3,
- вес сваи Gсв = 2,45·25 = 61,3 кН,
- объем условного фундамента Vусл = 6,7·14,63·19,3 = 1891,8 м3,
- объем грунта в условном фундаменте Vg = 1891,8-37,3-33·2,45 = 1773,65 м3,
- объем воды на уступах фундамента (за исключением объема опоры):
Vв = 2,2·10,14·5,4 – 1,6·((10,45+9,54)/2)·5,4 = 34,1 м3,
- вес воды на уступах фундамента: Gв = 34,1·10 = 341 кН.
- среднее значение удельного веса грунта в условном фундаменте:
γm = (20,11·19,3+9,69·11,7)/(19,3+11,7) = 16,2 кН/м3,
- вес грунта Gg = 16,2·1773,65 = 28733,13 кН.
Среднее давление под подошвой фундамента:
pz = (7417,66+932,5+12·61,3+28733,13+341)/(6,7·14,63) = 389,3 кПа.
Для выполнения расчета осадки основания под подошвой условного фундамента с использованием метода послойного суммирования необходимо выполнение условия:
pz ≤ Rz , (5.5.5)
где Rz – расчетное сопротивление грунтов основания.
Расчетное сопротивление грунта под подошвой условного фундамента определяется по следующей зависимости

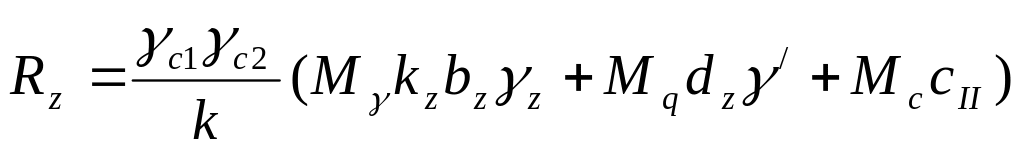

, (5.5.6)
где
|
- |
коэффициенты, условий работы, принимаемые по табл. 3; |
k |
- |
коэффициент, принимаемый равным: k = 1, если прочностные характеристики грунта ( и с) определены непосредственными испытаниями, и k = 1,1, если они приняты по табл. 1-3 рекомендуемого приложения 1; |
|
- |
коэффициенты, принимаемые по табл. 4; |
|
- |
коэффициент, принимаемый равным: при b 10 м - =1, при b 10 м - =z0 /b+0,2 (здесь z0=8 м); |
b |
- |
ширина подошвы фундамента, м; |
|
- |
осредненное расчетное значение удельного веса грунтов, залегающих ниже подошвы фундамента (при наличии подземных вод определяется с учетом взвешивающего действия воды), кН/м3 (тс/м3); |
|
- |
то же, залегающих выше подошвы; |
|
- |
расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента, кПа (тс/м2); |
γc1 = 1,3, γc2 = 1,0, k = 1,0,
Mγ = 1,34, Mq = 6,34, Mc = 8,55, kz = 1,0,
γ/ = γm =10,44 кН/м3, γz = 9,99 кН/м3, сII = 2 кПа.
Rz = (1,3·1,0/1,0)[1,34·1,0·6,7·9,99+6,34·10,6·10,44+8,55·2] = 1050,9 кПа.
Давление под подошвой условного фундамента рz = 389,3 кПа не превышает расчетного сопротивления основания Rz = 1050,9 кПа.
Параметры, входящих в зависимость по определению расчетного сопротивления грунта под подошвой условного фундамента, такие же что и при расчете фундаментов мелкого заложения.
В случае не выполнения условия (7.19) увеличивают или длину свай или их количество. При выполнении этого условия производят расчет осадки свайного фундамента методом послойного суммирования.
Последовательность расчета осадки включает следующие этапы:
- построение эпюры напряжений от собственного веса грунтов основания,
- построение эпюры дополнительных напряжений,
- определение мощности сжимаемого слоя,
- определение осадки.
Осадка грунтов основания, расположенных ниже конца свай, находится от дополнительного вертикального давления, действующего под подошвой условного фундамента. Дополнительное давление определяется по формуле
p0 = pz – σzg,0 , (5.5.7)
где σzg,0 – напряжение от собственного веса грунтов на уровне подошвы условного фундамента,
,

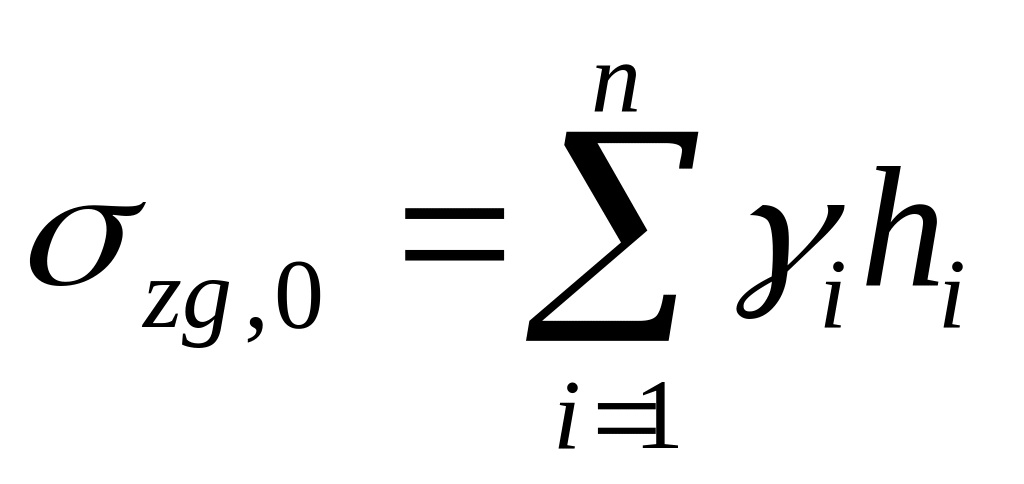

(5.5.8)
Напряжение от дополнительного давления определяется по формуле

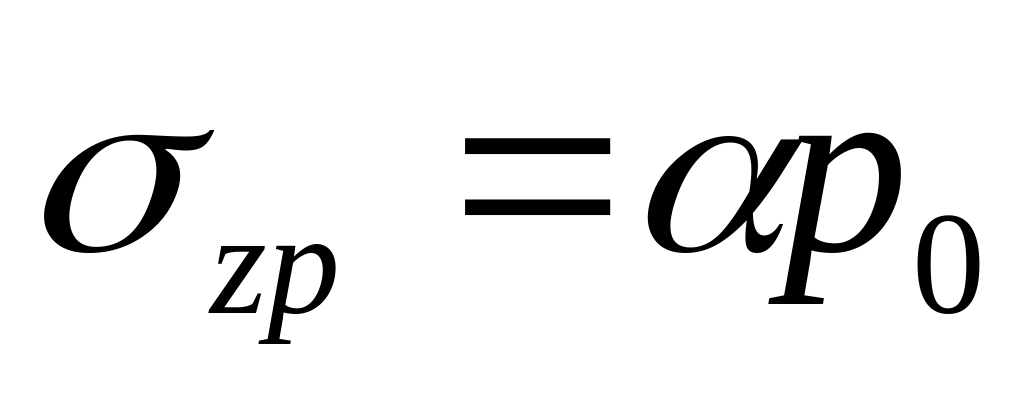

, (5.5.9)
Коэффициент α определяется по таблице 4 [1] в зависимости от η = l/b и ξ = 2z/b.
Определяем давление от собственного веса грунтов на отметке подошвы условного фундамента. Расчет ведется от отметки устья скважины NL.
- напряжение, создаваемое слоем песка: 10,6·10,44 = 110,7 кПа,
- напряжение от слоя песка: 11,7·9,69 = 113,4 кПа.
Тогда σzg0 = 110,7+113,4 = 224,1 кПа.
Массив грунта, расположенный под подошвой условного фундамента, разбиваем на слои толщиной не более 0,4bz = 0,4·6,7 = 2,68 м (принимаю толщину слоя 2,0 м). Глубина рассматриваемого массива 3bz ,3·6,7 = 20,1 м.
Дополнительное давление под подошвой фундамента:
р0 = 389,3-224,1 = 165,2 кПа.
Определяем напряжения от собственного веса грунтов σzg от отметки устья скважины NL до подошвы рассматриваемого массива и строим эпюру. Мощность сжимаемого слоя грунта определяется по точке пересечения графиков σzp и mσzg (рисунок 5.6).
- на глубине 10,6 м: σzg = 10,6·10,44 = 110,66 кПа,
- на глубине 26,0 м: σzg = 110,66 + 15,4·9,69 = 259,89 кПа,
- на глубине 26,0* м (с учетом давления от слоя воды):
σzg = 259,89 + 15,4·10 = 413,89 кПа,
- на глубине 32,3 м: σzg = 413,89 + 6,3·21,39 = 548,65 кПа,
Осадка основания s с использованием расчетной схемы в виде линейно-деформируемого полупространства определяется методом послойного суммирования по формуле:
,
(5.5.10)
где β – безразмерный коэффициент, равный 0,8,
σzp,i - среднее значение дополнительного вертикального нормального напряжения в i-м слое грунта, равное полусумме указанных напряжений на верхней zi-1 и нижней zi границах слоя по вертикали, проходящей через центр подошвы фундамента,
hi и Еi - соответственно толщина и модуль деформации i-го слоя грунта;
n - число слоев, на которые разбита сжимаемая толща основания.
На границах выделенных слоев находим напряжения от дополнительного давления σzp по формуле (5.5.9). Вычисления приведены в таблице 5.3.
Таблица 5.3. Напряжения от дополнительного давления
z, м |
η = l/b |
ξ = 2z/b |
α |
σzp = αp0, кПа |
0 |
14,63/6,7=2,18 |
0 |
1,00 |
165,2 |
2 |
0,60 |
0,49 |
80,85 |
|
4 |
1,19 |
0,21 |
34,69 |
|
6 |
1,79 |
0,10 |
16,52 |
|
8 |
2,39 |
0,06 |
9,91 |
|
10 |
2,99 |
0,04 |
6,61 |
Ниже подошвы условного фундамента залегают грунты с модулем деформации более 5 МПа. По точке пересечения графиков σzp и 0,2σzg определяем мощность сжимаемого слоя грунтов Нс = 3,2 м (рисунок 5.6).
Вычисляем осадку основания свайного фундамента как сумму осадок элементарных слоев по формуле (5.5.10). Результаты расчетов приведены в таблице 5.4.
Таблица 5.4. Осадка основания свайного фундамента
Номер слоя (i) |
Номер ИГЭ |
σzpв, кПа |
σzpi, кПа |
hi, м |
Еi, МПа |
Si, мм |
1 |
2 |
165,2 |
123,03 |
2,0 |
21,0 |
9,4 |
2 |
2 |
80,85 |
57,77 |
2,0 |
21,5 |
4,3 |
3 |
2 |
34,69 |
25,61 |
2,0 |
24,0 |
1,7 |
4 |
3 |
16,52 |
13,22 |
2,0 |
24,0 |
0,9 |
5 |
3 |
9,91 |
8,26 |
2,0 |
24,0 |
0,6 |
6 |
3 |
6,61 |
|
|
24,0 |
|
Итого |
16,9 |
Осадка основания свайного фундамента составит 1,69 см.
Расчетная осадка свайного фундамента должна быть меньше допустимой. Для фундаментов мостов должно выполняться условие
S ≤ Sдоп = 1,5(L)0,5, см, (5.5.11)
где L – длина наибольшего пролета, примыкающего к опоре.
Sдоп = 1,5(21)0,5 = 6,9 см
Осадка свайного фундамента S = 1,69 см не превышает допустимую Sдоп = 6,9 см.
