Техническая характеристика ввр-1

Расход воды через один разбрызгиватель

при давлении от 0,4 до 0,7 МПа, м³/ч 15...21

Дисперсность капель при давлении 0,6...0,7 МПа, мкм 150...200

Размеры факела (при давлении 0,4 МПа)

при угле схода граней 60 °, м:

ширина 7,0

глубина 5,0

То же при 45 °, м:

ширина 6,0

глубина 5,0

Габариты (без винтовых насадок), мм 343х225х165

Масса (без насадок), кг 5,0

Для создания водяных завес в вентиляционных штреках на расстоянии от лавы не более 100 м может устанавливаться автоматическая установка УВЗ-2, срабатывающая от теплового датчика при температуре выше 47 °С. Установка создает сплошную завесу распыленной воды на протяжении 6...7 м выработки, оснащена полидефлекторными разбрызгивателями и подключается к пожарно-оросительному трубопроводу при помощи автоматического клапана, имеющего побудительную полость, сообщающуюся с атмосферой при разрушении теплового замка датчика.

Техническая характеристика увз-2

Рабочее давление, МПа от 0,4 до 2,0

Расход воды на 1 м² сечения выработки, м³/ч 0,50...0,75

Инерционность срабатывания установки при

температуре 100 °С, с 150

Площадь сечения защищаемой выработки, м² 4...9

Автоматические установки водяного пожаротушения. В выработках, оборудованных ленточными конвейерами, у всех приводных станций обязательно должен быть смонтированы стационарные автоматические установки водяного пожаротушения УВПК (рис. 5.17). Защита осуществляется водяной завесой, образованной факелом разбрызганной воды, поступающей из оросителя. В зависимости от конструкции распределительного трубопровода, количества оросителей, количества и размещения пожарных тепловых извещателей УВПК изготовляется трех модификаций. Установка подключается к пожарно-оросительному трубопроводу.

Установка УВПК в основном исполнении предназначена для защиты приводных станций с одним или двумя приводными барабанами при расстоянии между ними не более 2 м, выносного барабана расположенного от ближайшего к нему ведущего барабана на удалении до 6м, а также натяжного барабана последующего конвейера.

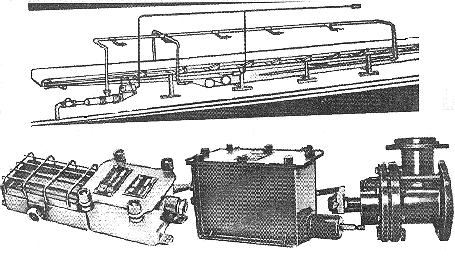

Рисунок. 5.17. Установка водяного пожаротушения УВПК

Установка УВПК-01 обеспечивает защиту приводных станций конвейеров, у которых расстояние между крайними ведущими барабанами 10 м и более, выносной барабан удален на расстояние более 6 м. Причем, при расстоянии между барабанами 10 м и более установка должна размещаться на каждой приводной станции.

В исполнении 02 установка предназначена для защиты приводных станций конвейеров с расстоянием между крайними ведущими барабанами соседних приводных станций менее 10 м.

Пожарные извещатели должны размещаться в местах наиболее вероятного загорания. Один пожарный извещатель обеспечивает эффективный контроль не более 12...15 м².

Техническая характеристика увпк

Рабочее давление воды, МПа:

максимальное 2

минимальное 0,35

Статическое давление воды перед установкой, МПа, не более 2,5

Расход воды, м³/с, не менее:

УВПК 0,0122

УВПК-01 0,0099

УВПК-02 0,0122

Интенсивность орошения, м³/(с м²), не менее 0,1^. 10^-3

Длина защищаемой ленты, м, не менее

УВПК 18

УВПК-01 16

УВПК-02 20

Порог срабатывания, с, не более 60

В практике ликвидации аварий неоднократно отмечалось отсутствие воды или недостаточный ее напор в пожарно-оросительном трубопроводе. Для своевременного тушения пожаров на приводных станциях ленточных конвейеров и других объектах НПО "Респиратор" разработана и выпускается автоматическая пожаротушащая установка с автономным источником воды АПУ-500, имеющая следующие технические данные:
