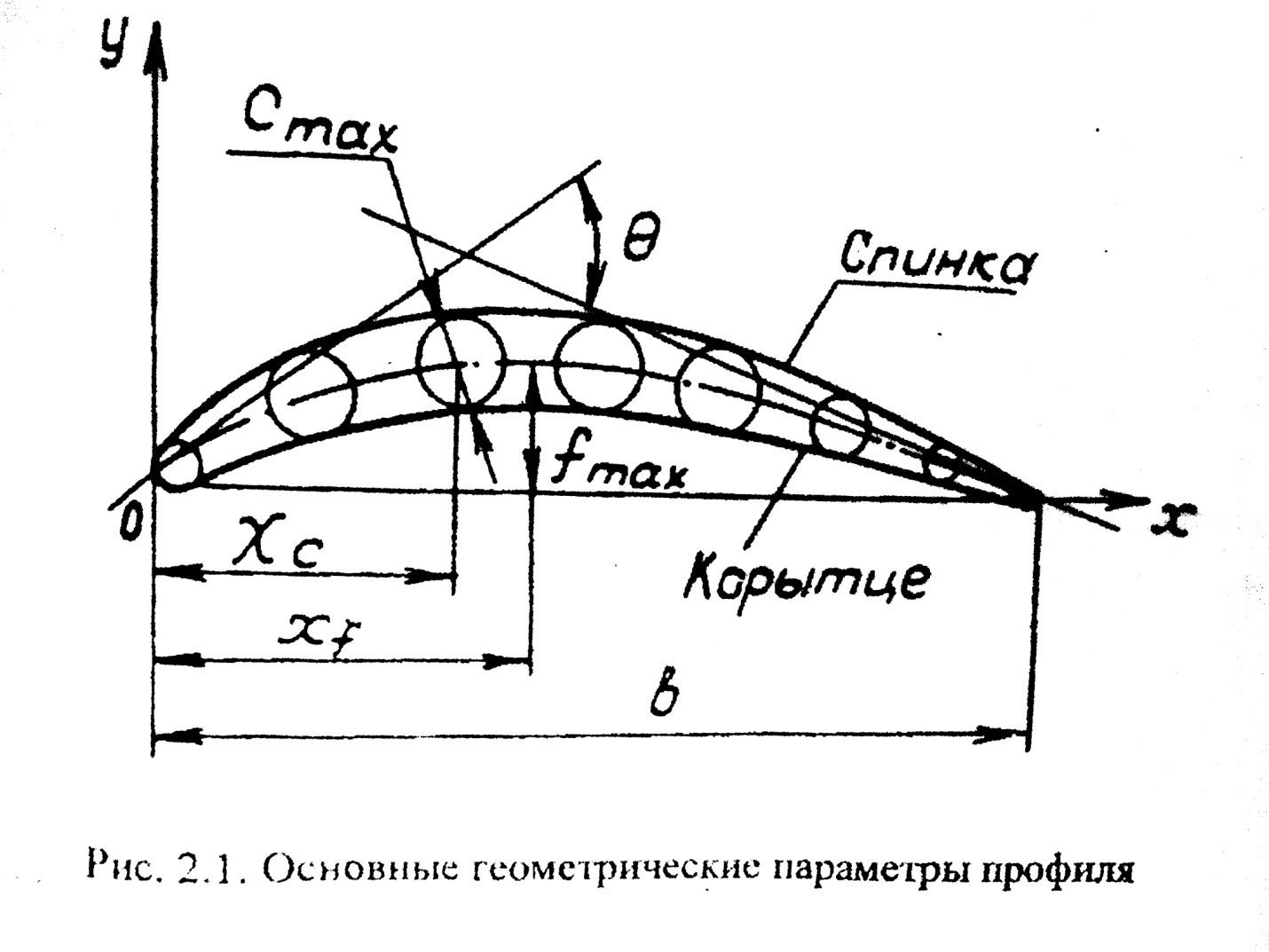

16. Геометрические параметры профиля лопатки.
Средняя
линия профиля
– геометрическое место центров
окружностей, вписанных в профиль. Обычно
средняя линия – дуга круга или отрезок
параболы с плавно меняющейся кривизной.
Хорда профиля
- расстояние между точками пересечения
средней линии с контуром профиля. Корытце
– вогнутая часть профиль лопатки. Спинка
– выпуклая часть профиля лопатки.
- максимальная толщина профиля лопатки;
- максимальный прогиб средней линии.
Угол кривизны профиля ʘ - угол между касательными к средней линии, проведенными в точках ее пересечения с контуром профиля. Любая точка профиля может быть задана двумя координатами xи y.

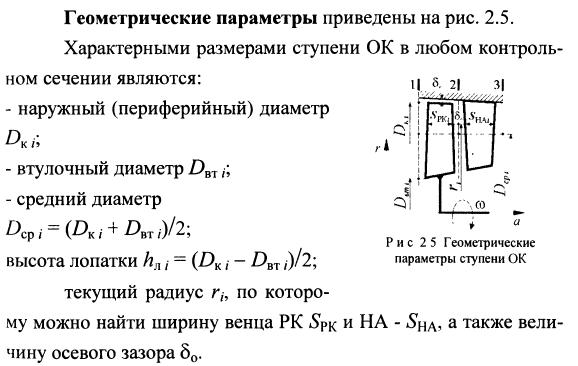

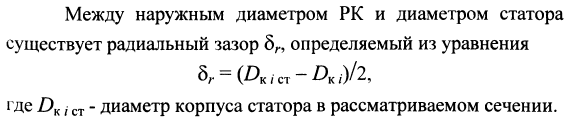

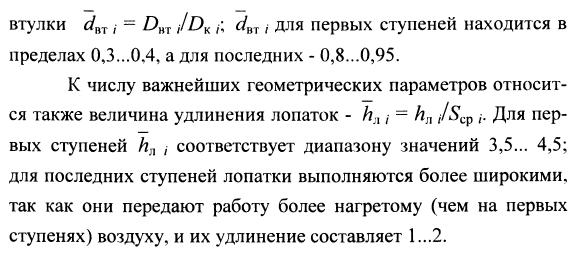

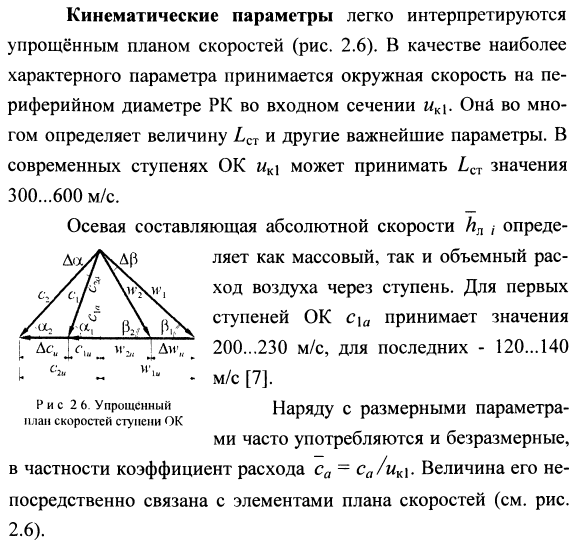

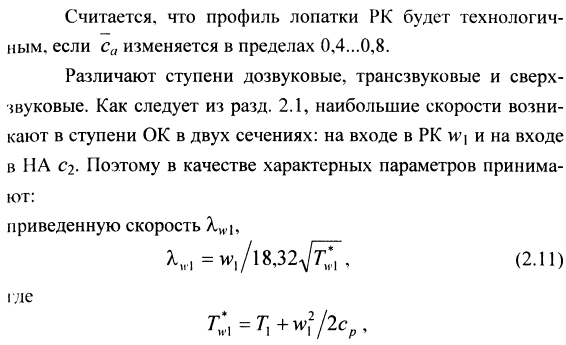

17. Основные геометрические и кинематические параметры компрессорной решетки.и
18.
Основные геометрические и кинематические
параметры турбинной решетки.(вместе)

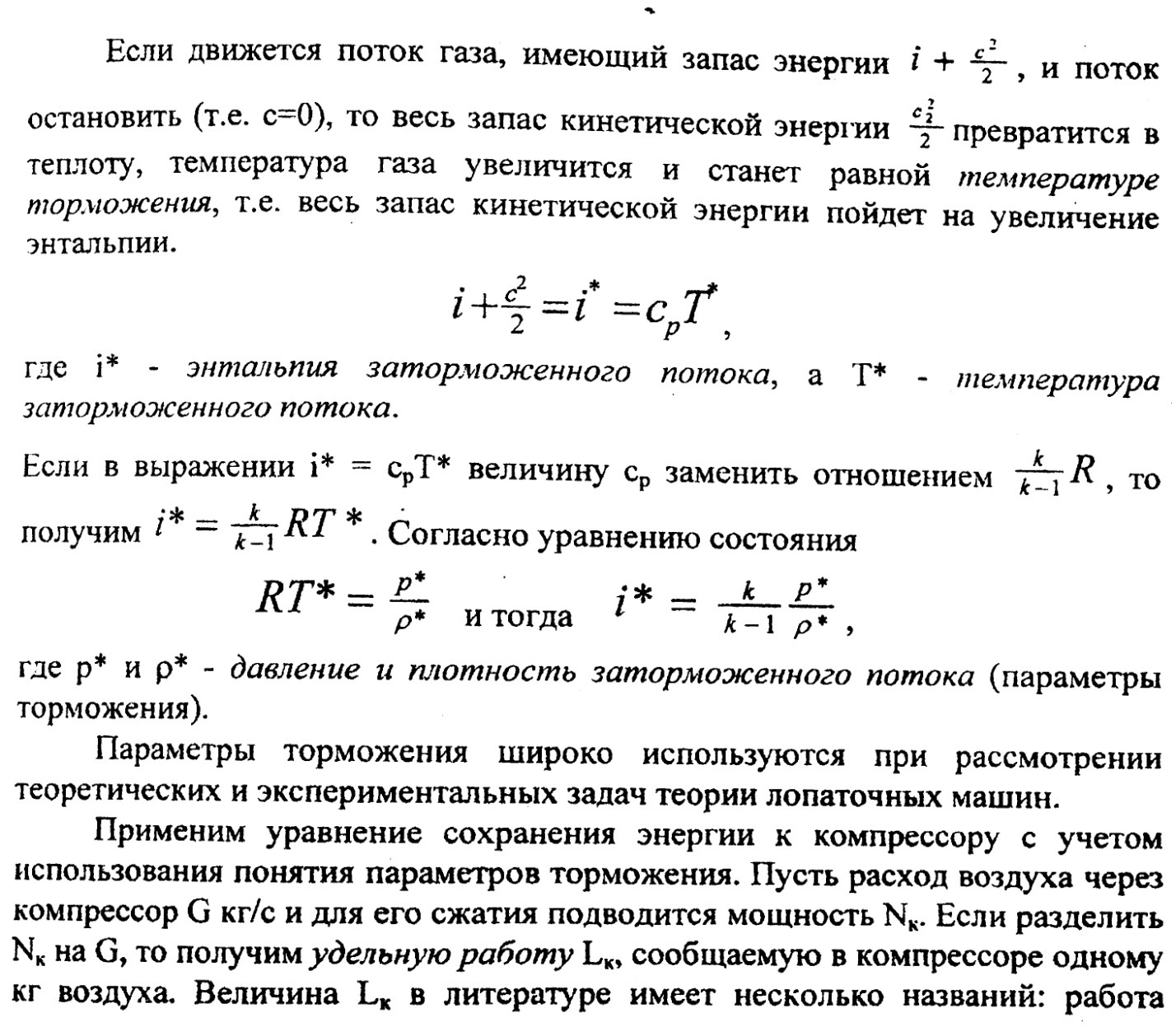

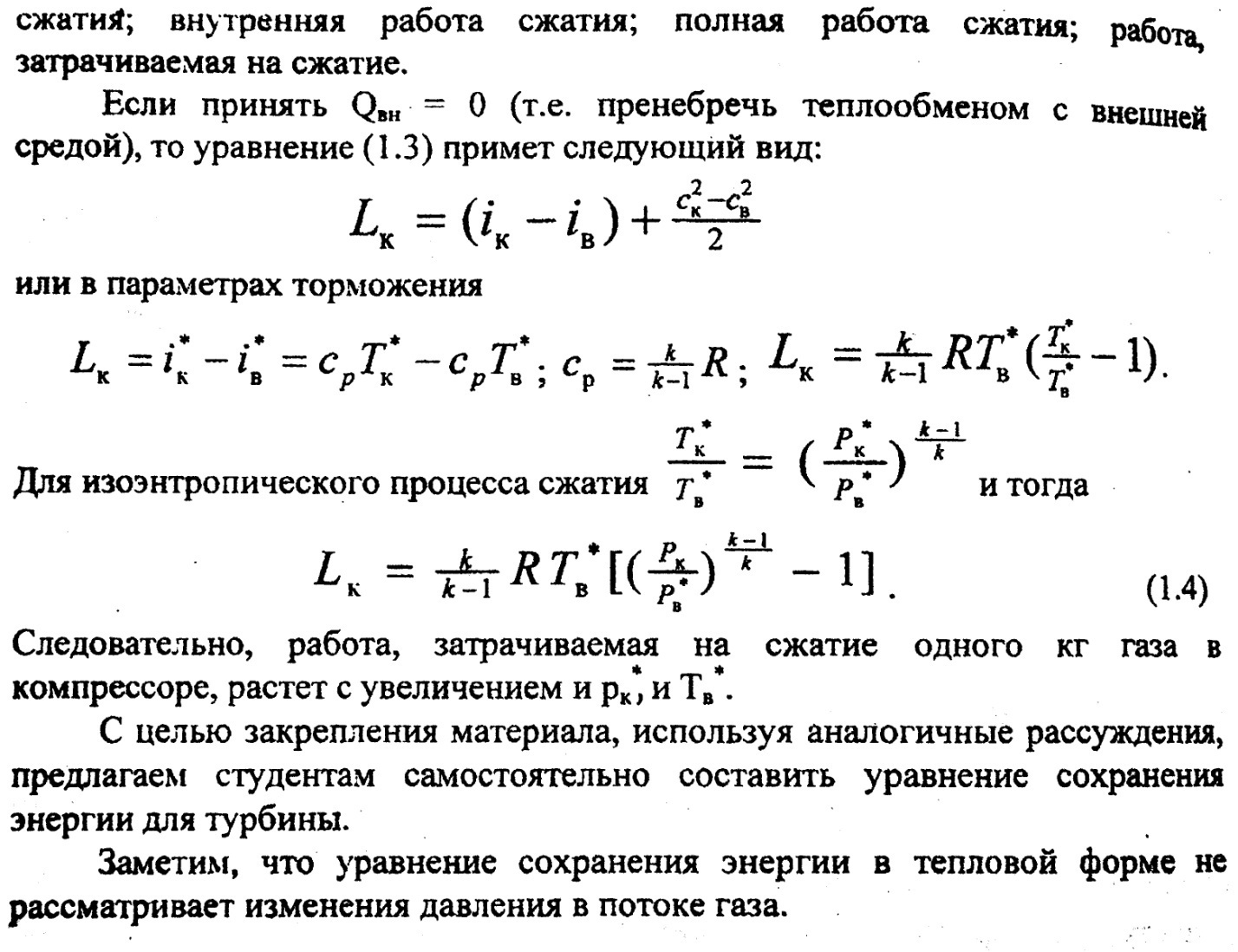

19. Заторможенные (полны) параметры потока.

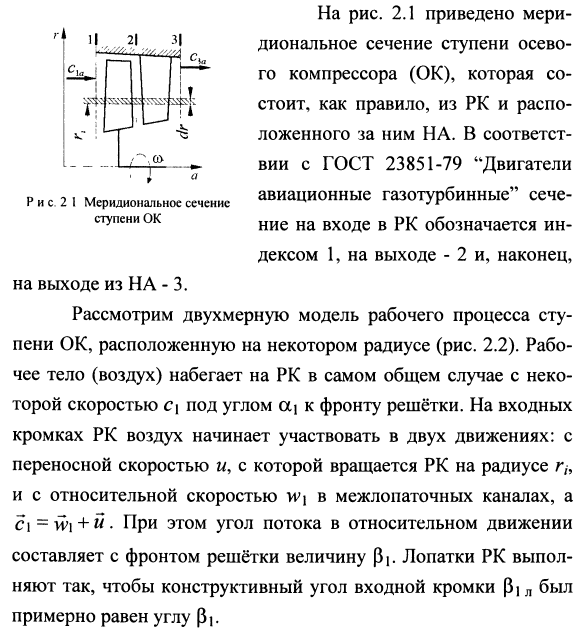

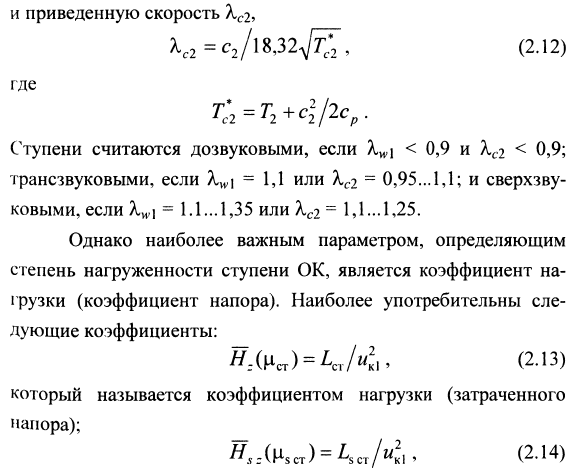

20. Схема и принцип действия ступени компрессора.
