1.6 Выбор двигателя

Определение max статической мощности, кВт

- предварительное значение КПД =0,8…0,85

=574.275кВт

Номинальная мощность, для кранов общего назначения

Исходя из номинальной мощности выбирается двигатель:

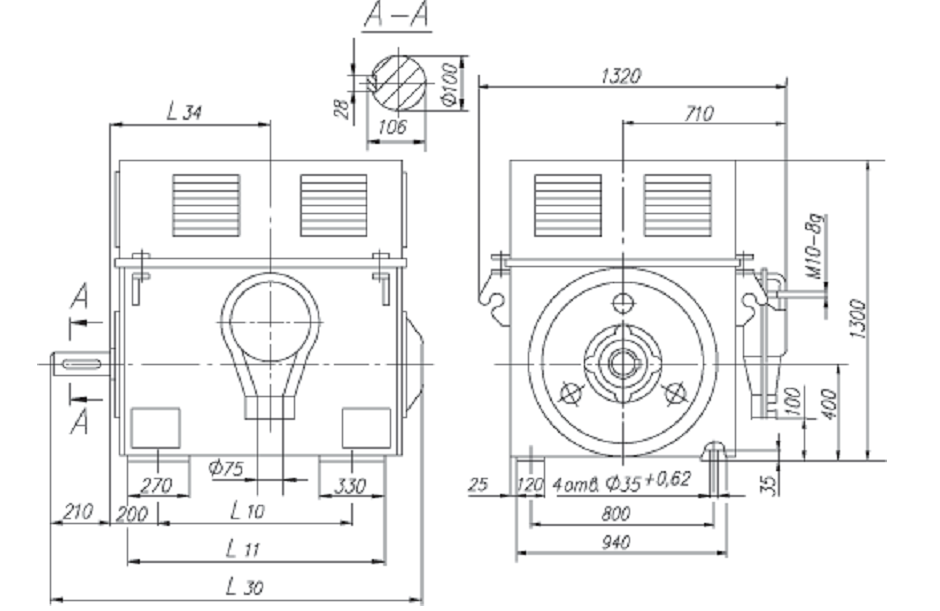

Асинхронный с короткозамкнутым ротором серии А4 6000 В, 50 Гц

Тип двигателя А4-400-ХК-4У3

nдв= 1500 об/мин

mдв= 1901 кг

1.7 Выбор передачи

Выбор типа редуктора

Принимается одноступенчатый цилиндрический редуктор типа 1ЦУ-250, представленный на рис. 1.5. Конструктивной особенность данного типа является возможность исполнения конца тихоходного вала с зубчатым венцом для муфты и расточкой для размещения опоры оси барабана.

Рисунок. 1.5 Одноступенчатый цилиндрический редуктор

Таблица 1.2[1]

Типоразмер редуктора	Aw	L	L1	L2	L3	L4	L5	H	H1	h	A	A1	B	B1	d
1ЦУ-250	250	710	615	212	290	280	315	530	265	40	545	185	265	250	28

Таблица 1.3[1]

Типоразмер редуктора		1ЦУ-250
Межосевое расстояние, мм		250
Номинальное передаточное число		2,5
Номинальный крутящий момент, Н*м		4000
Номинальная радиальная нагрузка на валу, Н	входном	3000
	выходном	8000
КПД, %		98
Масса, кг, не более		250

Выбор типоразмера редуктора

При выборе необходимо проверить 2 условия, касающиеся прочности, долговечности и кинематики редуктора. Размеры редуктора приведены в таблице 1.2, а основные технические характеристики в таблице 1.3.

Первое условие – расчетный эквивалентный момент на тихоходном валу редуктора должен превышать номинальный крутящий момент на тихоходном валу .

Определение эквивалентного момента

- коэффициент долговечности

- расчетный крутящий момент тихиходной ступени

, где

– крутящий момент быстроходной ступени редуктора

- коэффициент переменности нагрузки

- коэффициент срока службы

, где

k – коэффициент нагружения = 0,25…0,5

- базовое число циклов = 125

- суммарное число циклов контактных напряжений зуба тихоходной ступени

– передаточное число тихоходной ступени = 2,5

- число циклов нагружения

- частота вращения тихоходного вала = 600 об/мин

- машинное время работы механизма = 3200…6300 ч, выбирается по таблице 1.3 учебника.

Проверка условия:

3578,176 4000,

Второе условие- передаточное число редуктора не должно отличаться от требуемого более чем на .

Частота вращения барабана

Проверка условия:

1.8 Выбор муфты

Выбор типа муфты

Для соединения валов двигателя и редуктора выбираем муфту – зубчатую с промежуточным валом рис 1.6, такая муфта хорошо компенсирует возможные неточности монтажа и может передавать большие крутящие моменты.

Выбор типоразмера муфты

Приняли муфту 2-16000-90-2-110-2У2 ГОСТ 5006-83

Номинальный крутящий момент

Размеры: d=120 мм; D=300 мм; D₁=230 мм; D₂=175 мм

Масса m=62,5 кг

Расточки в полумуфтах выполняются по заказу.

Рисунок. 1.6 Муфта зубчатая
