Лекция 5. Схемы электрической сети и ору

Рассмотрим, какие схемы распределительных устройств используются для подключения подстанций к электрической сети. Эти схемы должны выбираться в привязке к схеме электрической сети.

При радиальных и магистральных схемах электроснабжения, рис. 2.7, применяются блочные схемы подключения подстанций КТП1 и КТП2.

а б

Рис. 2.7. Схема магистральной электропередачи.

а – расположение подстанций на местности;

б – принципиальная схема.

Также, если на рис. 2.7а считать, что вместо КТП2 подключена системная подстанция и двухцепная линия служит для передачи мощности транзита, то КТП1 может подключиться на отпайках к магистрали по блочной схеме, рис. 2.8. В настоящее время схемы на отделителях и короткозамыкателях на применяются в новом строительстве, а на подобных подстанциях, находящихся в эксплуатации, идет замена отделителей и короткозамыкателей на выключатели.

Пунктиром показано подключение трансформаторов напряжения: на 35 кВ устанавливаются однофазные ТН; на 110 и 220 кВ – трехфазные ТН.

В местах, помеченных знаком _*, устанавливаются разъединители, если возможна подача напряжения на сторону ВН со стороны СН (что возможно при установке автотрансформаторов и трехобмоточных трансформаторов).

Ремонтные перемычки, рис. 2.8, могут не устанавливаться по желанию заказчика. Они целесообразны при сезонных отключениях одного из трансформаторов. Тогда параллельная работа линий обеспечивает снижение потерь электроэнергии.

а б

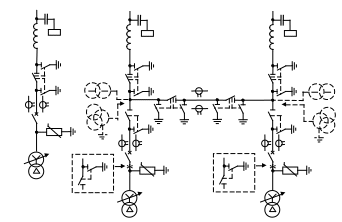

Рис. 2.8. Блочные схемы подстанций 35 – 220 кВ.

а – блок (линия-трансформатор) с выключателем;

б – два блока с выключателями и неавтоматической

перемычкой со стороны линии.

На 35 кВ в мостиковых схемах ремонтные перемычки (на разъединителях), как правило, не устанавливаются. На 110 и 220 кВ они также могут исключаться из схем при соответствующем обосновании. В этом случае РУ выполняется согласно рис. 2.10, но трансформаторы напряжения устанавливаются трехфазные, а трансформаторы тока устанавливаются во всех трех фазах. Данные схемы, рис. 2.10 и рис. 2.11, применяются при подключении трансформаторов мощностью до 63 МВА включительно.

Для повышения бесперебойности электроснабжении и снижения потерь мощности в трансформаторах и линиях в аварийных режимах (при отключении трансформатора или линии) мостиковые схемы могут применяться и для тупиковых подстанций или же подстанций, подключаемых на отпайках к магистрали, рис. 2.7.

Лекция 6. Схемы электрической сети и ору

В схеме рис. 2.11а на тупиковых и ответвительных подстанциях ремонтная перемычка и перемычка с выключателем нормально разомкнуты. При отключении одной из линий автоматически отключается соответствующий линейный выключатель и включается выключатель в перемычке. Отключение линии при повреждении трансформатора является недостатком данной схемы.

Рис. 2.9. Схема кольцевой электрической сети.

а – расположение подстанций на местности;

б – принципиальная схема.

На проходных подстанциях перемычка с выключателем нормально замкнута, через нее осуществляется транзит мощности.

Особенность схемы рис. 2.11б в том, что при аварии в линии автоматически отключаются поврежденная линия и трансформатор. При аварии в трансформаторе после автоматических переключений в работе остаются две линии и два источника питания. Учитывая, что отключения трансформаторов в сравнении с отключениями линий происходят реже не менее чем на порядок, более предпочтительной является схема рис. 2.11а.

Схема четырехугольника, рис. 2.12, применяется в РУ 110 – 750 кВ при четырех присоединениях (две линии и два трансформатора) и необходимости секционирования транзитной линии при мощности трансформаторов от 125 МВА и более при напряжениях 110 – 220 кВ и при любой мощности трансформаторов при напряжениях 330 кВ и выше. Очевидно, что данная схема более надежна в сравнении с мостиковыми схемами, так как авария в линии и трансформаторе приводит к отключению только поврежденного элемента.

а б

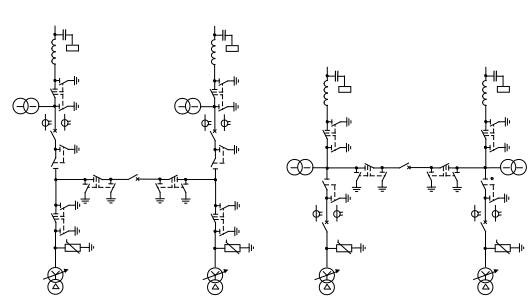

Рис. 2.10. Мостиковые схемы РУ-35 кВ

а – мостик с выключателями в цепях линий; б – мостик с выключателями в цепях трансформаторов.

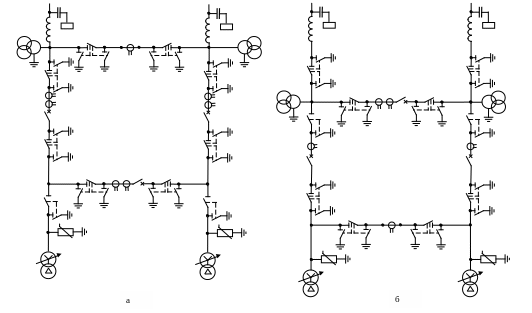

Рис. 2.11. Мостиковые схемы РУ – 110 – 220 кВ

а – мостик с выключателями в цепях линий и ремонтной перемычкой со стороны линий;

б – мостик с выключателями в цепях трансформаторов и ремонтной перемычкой со стороны трансформаторов.
