Икроножной мышцы лягушки от силы раздражения:
А – схема установки для закрепления и стимуляции мышцы: 1– вертикальный миограф; 2 – мышца; 3 – нерв; 4 – электроды для стимуляции нерва; 5 – клеммы для подключения стимулятора; Б – запись мышечных сокращений: 1 – минимальное пороговое сокращение; 2–6 – субмаксимальные сокращения; 7–9 – максимальные сокращения: В – схема возрастания силы стимулов (от 0,5 до 9 усл. ед.); за единицу взята амплитуда порогового (1) стимула; 0,5 – подпороговый раздражитель; 1 – пороговый раздражитель; 2–6 – субмаксимальные раздражители; 7 – максимальный раздражитель; 8–9 – супермаксимальные раздражители
ходом стимулятора. Включают стимулятор в режиме периодического запуска импульсов с частотой 1 Гц и начинают плавно увеличивать амплитуду раздражающего стимула при неизменной длительности, равной 1 мс. Достигают пороговой величины стимула, при которой возникают минимальные по амплитуде сокращения мышцы. Далее продолжают увеличивать амплитуду стимула и убеждаются в том, что амплитуда сокращения пропорционально возрастает. В ходе эксперимента наступает момент, когда дальнейшее увеличение амплитуды раздражающего тока уже не приводит к увеличению амплитуды сокращения.
Результаты работы и их оформление. Вклейте полученные миограммы в протокол. Сравните параметры раздражающих импульсов, при которых получают минимальные, средние и максимальные по амплитуде сокращения.
Р а б о т а 4
Одиночные мышечные сокращения и суммация
Одиночное мышечное сокращение – это реакция мышцы в ответ на одиночный пороговый или сверхпороговый стимул. При нанесении на мышцу во время одиночного сокращения второго раздражения наблюдается эффект суммации мышечных сокращений. Если второй стимул раздражает мышцу в фазу расслабления, то происходит неполная суммация, если он приходится на фазу сокращения – полная суммация.
Для работы необходимы: фаль-аппарат, миограф, отметчик времени, универсальный штатив, набор препаровальных инструментов, пипетка, раствор Рингера, вата.
Объект исследования – икроножная мышца лягушки.
Проведение работы. Препарат икроножной мышцы лягушки закрепляют на крючках миографа. Фаль-аппарат (рис. 80, А) включают в сеть и устанавливают потенциометром Р1 силу раз-

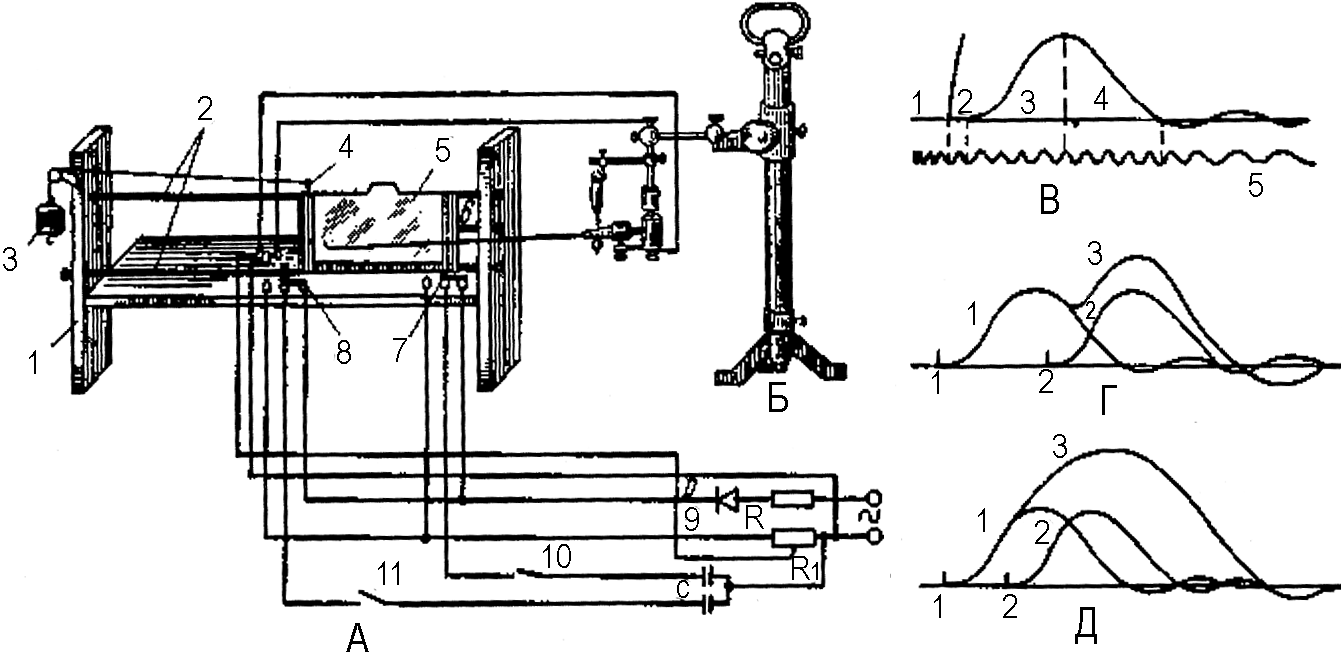

Рис. 80. Установка для записи развернутой кривой
Одиночного мышечного сокращения и суммации:
А – фаль-аппарат: 1 – рама; 2 – направляющие; 3 – груз для перемещения каретки; 4 – каретка; 5 – бумажная вставка для записи кривой; 6 – фиксатор каретки; 7, 8 – перекидные контакты; 9 – электрическая схема генерации одиночных стимулов (питание от сети); 10, 11 – выключатели; D – диод; R – сопротивление; Rt – переменное сопротивление; С – емкость; Б – штатив с вертикальным миографом и закрепленной мышцей; В – кривая одиночного мышечного сокращения: 1 – момент размыкания контактов; 2 – латентный период; 3 – фаза укорочения; 4 – фаза расслабления; 5 – отметка времени 10 мс; Г – неполная суммация; Д – полная суммация: 1, 2 – моменты стимуляции при замыкании первой и второй групп контактов и соответствующие развернутые кривые сокра-
щения; 3 – кривая суммарного мышечного сокращения
дражения выше пороговой. Выключателем 10 замыкают контакты 7 первого раздражения. Снимают фиксатор с каретки фаль-аппарата и медленно перемещают ее рукой, при этом в момент замыкания контактов 7 на мышцу подается раздражение и она сокращается. Это сокращение из-за медленного движения каретки записывается в виде вертикальной линии, которая указывает момент нанесения раздражения (рис. 80, Б). Одновременно с этим записывается изолиния. Возвращают каретку в исходное положение. Отпускают фиксатор; каретка фаль-аппарата приводится в движение падающим грузом 3, при этом на бумаге записывается миограмма одиночного сокращения мышцы, под миограммой регистрируется отметка времени для расчета латентного периода 2, длительности фазы сокращения 3 и фазы расслабления 4 мышцы. Включают контакты второго раздражения 8 и устанавливают их в такое положение, чтобы это раздражение наносилось на мышцу во время ее расслабления. Записывают изолинию с двумя моментами нанесения раздражений при медленном перемещении рукой каретки фаль-аппарата. После этого последовательно регистрируют одиночные сокращения мышцы на первое и второе раздражения, соответственно замыкая контакты выключателей (сначала 10, потом 11), а затем сокращения мышцы на оба раздражения. Получают кривую неполной суммации мышечного сокращения (рис. 80, Г). Уменьшают расстояние между контактами, чтобы второе раздражение наносилось в фазу сокращения мышцы, и регистрируют сначала миограммы одиночных сокращений на первое и второе раздражения, а затем кривую полной суммации (рис. 80, Д).
Результаты работы и их оформление. Вклейте полученные кривые в тетрадь. Определите длительность латентного периода, фазы сокращения и фазы расслабления. Сравните амплитуду одиночного мышечного сокращения с амплитудами при неполной и полной суммации мышечных сокращений.
