3.1 Анализ инженерно-геологических условий площадки

Анализ инженерно-геологических условий производится с целью выбора несущего грунта и назначения возможных вариантов фундаментов под опору моста.

Тип грунтов в основании и их состояние устанавливают по производным показателям физико-механических свойств грунтов. Эти показатели определяют по основным свойствам, используя расчетные зависимости (таблица 2).

Инженерно-литологическое строение основания на месте возводимой опоры моста установлено бурением скважины № 34 на глубину 33 м.

Исходные показатели физико-механических свойств грунтов определены и занесены в таблицу 3.

Производные характеристики грунтов по слоям, установленные в результате бурения, представлены в таблице 4. Эти характеристики позволяют уточнить тип грунтов и их состояние.

Установив наименование грунтов, их состояние, а также производные характеристики грунтов вычерчиваем геолого-литологическую колонку по скважине.По геолого-литологической колонке скважины описываются геологические и гидрологические особенности площадки строительства опоры. В анализе геологических условий указывают глубину исследованных грунтов основания, наличие с поверхности воды, глубину местного размыва, толщину льда, дается описание грунтов сверху вниз, мощность каждого слоя, уровень грунтовых вод и наличие слабых слоев грунта.

Таблица 2 - Расчетные зависимости производных характеристик грунтов

№ п/п

Наименование характеристики грунта.

Обозначение

Расчетная формула

Единица измерения

1

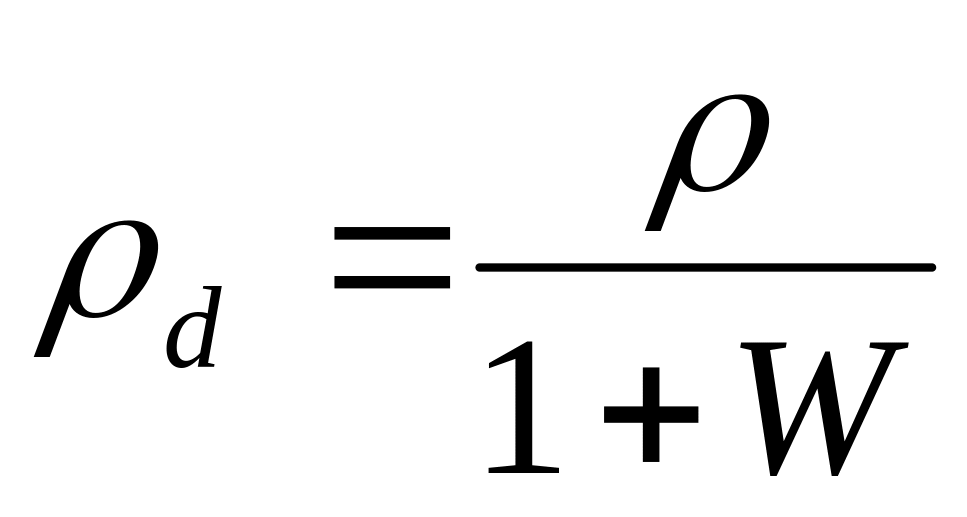

Плотность скелета грунта:

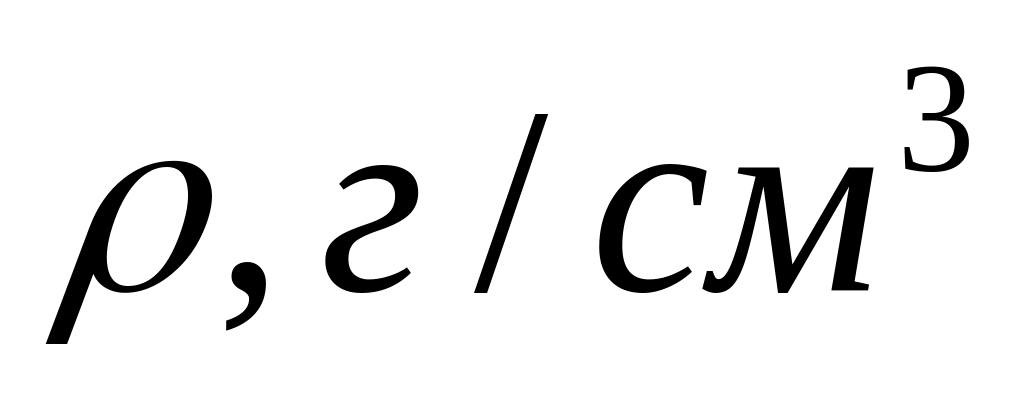

ρd

г/см3

2

Число пластичности:

IP

IP = WL - WP

Доли. ед.

3

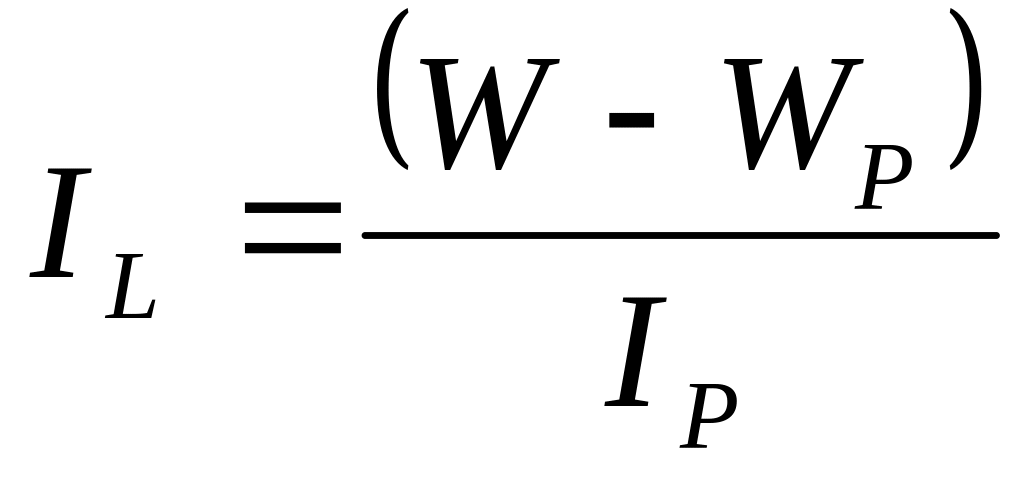

Показатель текучести:

IL

Доли. ед.

4

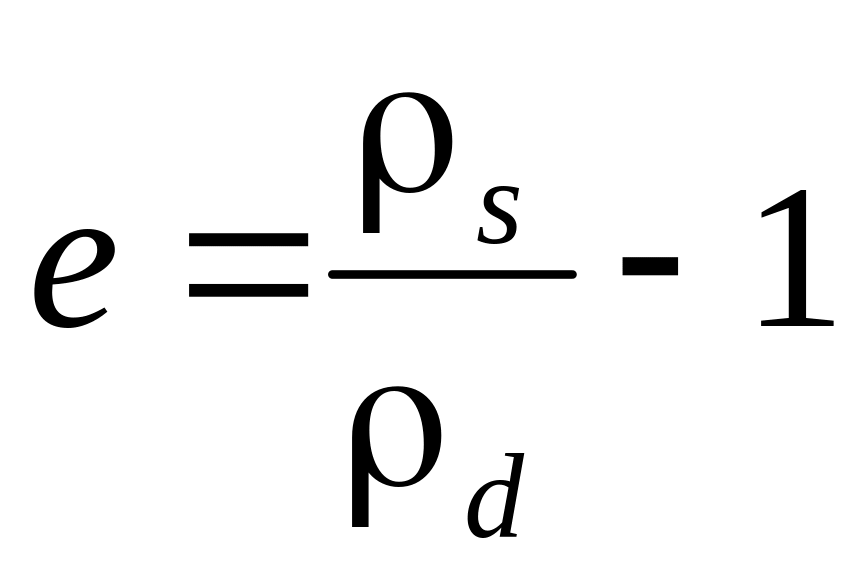

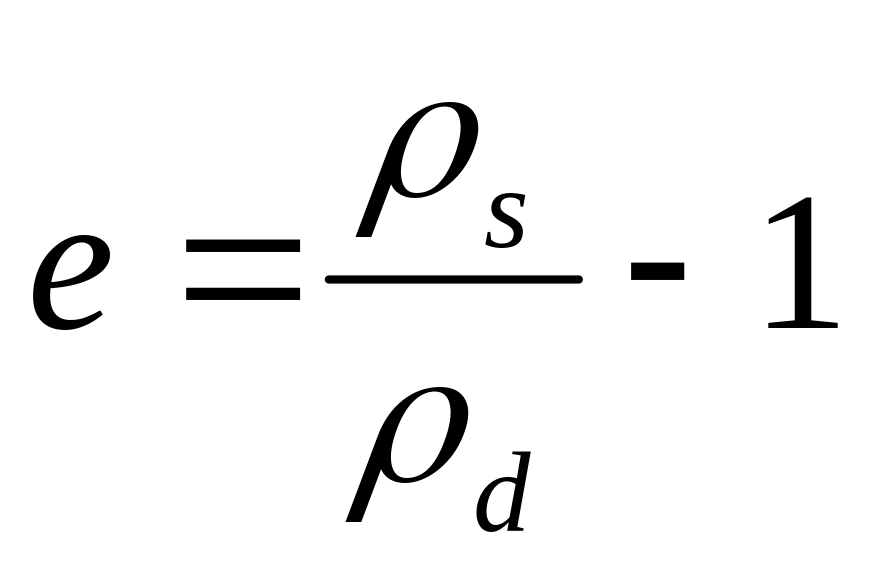

Коэффициент пористости:

е

Доли. ед.

5

Степень влажности:

Sr

Доли. ед.

6

Удельный вес грунта:

γ

γ = 9,81 ∙ρ

кН/м3

7

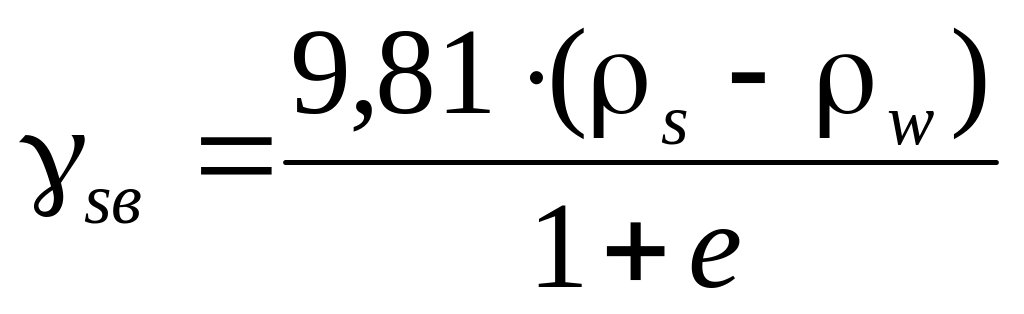

Удельный вес грунта с учетом взвешивающего действия воды:

γsв

кН/м3

8

Коэффициент бокового расширения:

β

Доли. ед.

9

Коэффициент относительной сжимаемости:

mv

МПа-1

10

Коэффициент консолидации:

cv

м2/год

Таблица 3 - Расчетные показатели исходных физико-механических свойств грунтов на площадке строительства опоры моста по скважине №34

ИГЭ

Вид грунта

Генетический индекс

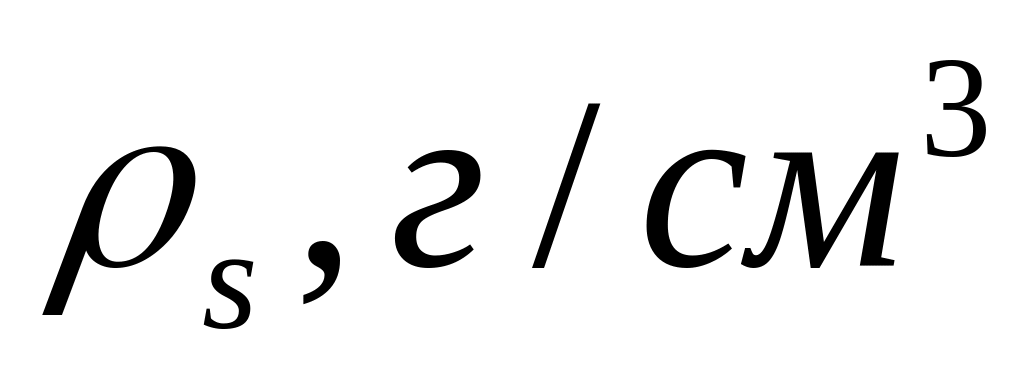

Плотность

Влажность

Удельное сцепление, кПа

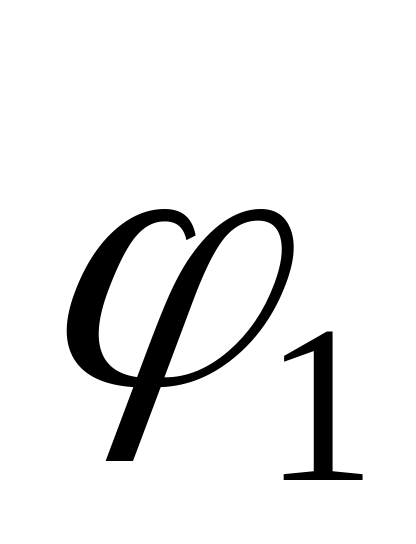

Угол внутреннего трения, град.

Е, МПа

Kf,

м/сут

W

WL

WP

СI

СII

13

Песок светло-коричневый мелкий

Al

1,90

2,66

0,24

-

-

2,4

4,0

30

32

24

2,948

15

Пылевато-глинистый с прослойками песка

Al

1,84

2,75

0,34

0,41

0,21

8,6

10,0

15

16

8

0,005

8

Песок серый мелкий

Al

2,00

2,65

0,24

-

-

-

-

26

28

18

5,822

34

Пылевато-глинистый коричневый

M

2,10

2,74

0,23

0,33

0,18

45,0

48,0

19

22

18

0,004

Таблица 4 - Производные показатели физико-механических свойств грунтов

ИГЭ

Вид грунта

Мощность слоя, м

кН/м3

13

Песок светло-коричневый мелкий

1,4

1,53

-

-

0,74

0,86

18,64

9,54

15

Ил глинистый с прослойками песка

6,5

1,37

0,2

0,65

1,01

0,93

18,05

8,71

8

Песок серый мелкий

11,7

1,61

-

-

0,70

0,91

19,62

9,71

34

Глина коричневая тугопластичная

13,4

1,71

0,33

0,33

0,60

1,05

20,60

10,88

Расчетное сопротивление основания из нескального грунта фундамента мелкого заложения следует определять по формуле:

+1,5γwhw , (23)

где R0 – условное сопротивление грунта, кПа; согласно [2 приложение 24, таблица 1];

b – ширина подошвы фундамента, принимаем 2 м;

d – глубина заложения фундамента (от отметки местного размыва);

γ – осредненное по слоям расчетное значение удельного веса грунта, расположенного выше подошвы фундамента, вычисленного без учета взвешенного действия воды. γ = 19,67.

- коэффициенты, принимаемые по таблица 4 приложения 2.

γw ,hw- вес и глубина воды соответственно.

Так как расчетное сопротивление грунтов основания с глубиной возрастает (рисунок 8), считаем, что основание под опорой сложено из надежных однородных грунтов.

В качестве несущего слоя принимаем песок мелкий средней плотности

Расчеты для построения рисунка 9:

1) сопротивление для слоя ила глинистого ,при d=2,5м

2) сопротивление для слоя ила глинистого ,при d=3,8м

3) сопротивление для слоя песок мелкий, при d=3,8м

4) сопротивление для слоя песок мелкий ,при d=15,5м

5) сопротивление для слоя глина тугопластичная ,при d=15,5м

6) сопротивление для слоя глина тугопластичная,при d=28,9м

Разработка вариантов фундамента.

Технико-экономическое обоснование выбора варианта фундамента является залогом рационального проектирования. В процессе рассмотрения вариантов фундамента важно правильно решить принципиальные вопросы. Для этого рекомендуется:

  • составить эскизы всех реальных вариантов, привязав их к геологическим условиям;

  • отобрать из них наиболее приемлемые фундаменты;

  • рассчитать отобранные варианты для наиболее невыгодного сочетания нагрузки.

Расчету фундаментов под опору моста подлежат только два варианта: на естественном основании и свайный. Эти типы фундаменты наиболее распространены в практике строительства для различных грунтовых условий.

В данных инженерно-геологических условиях возможно устройство следующих типов фундаментов:

I – фундамент мелкого заложения (если под подошвой фундамента залегают пылевато-глинистые грунты с показателем текучести IL > 0,4 или рыхлые пески, то необходимо устраивать под подошвой фундаментов подушку из щебня, гравия или крупного песка толщиной 2-3 м),

II – свайный фундамент с вертикальными призматическими сваями сплошного сечения с заглублением нижних концов свай в глину полутвердую,

III – свайный фундамент с вертикальными призматическими сваями сплошного сечения с заглублением нижних концов свай в известняк.

Опирание фундаментов мелкого заложения непосредственно на поверхность сильнозаторфованных грунтов, торфов, слабоминеральных сапропелей, илов, а также текучепластичные и текучие пылевато-глинистые грунты не допускается.

Подошву фундаментов мелкого заложения следует заглублять не менее чем на 2,5 м от отметки местного размыва. Обрез фундаментов мелкого заложения следует заглублять на 300 мм ниже дна реки.

Вариант устройства фундамента представлен на рисунке 9.
