5.2 Расчет осадки основания

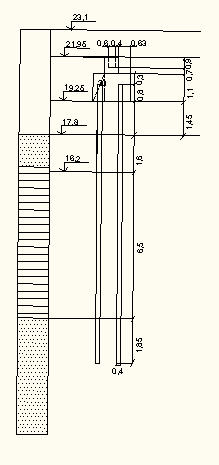

Схема к расчету осадки основания представлена на рисунке 19.
Расстояние между наружными гранями крайних рядов свай составляет:
l0 = 1,76+0,4 = 2,16 м
b0 = 7,04·2+0,4 = 14,48 м
Средний угол внутреннего трения определяется по формуле.
,
(64)
0
Тогда,
м
С
учетом
,
получаем :
lz = 2,16+2·1,1 = 4,36 м
bz =14,48+2·1,1 = 16,68 м.
Среднее давление под условной подошвой фундамента составляет:
,
(65)
Вес фундамента
кН
Вес сваи:
Вес грунта на уступах:
Вес от столба воды:
кПа.
Расчетное сопротивление грунта под подошвой фундамента определяется по формуле.
,
(66)
кПа,
-
условие выполняется.
Основание под подошвой разбиваем на элементарные слои, при этом обязательно граница элементарного слоя должна проходить по границам слоев грунтов, залегающих в основании. Определяем напряжение σ zg0 на отметке подошвы условного фундамента:
=
5,5·10,49+1,0·9,54+9,9·10,74
= 173,56 кПа.
Дополнительное давление под подошвой фундамента:
,
(67)
На границах элементарных слоев вычисляем значения , , строим эпюры соответствующих напряжений. Расчеты сводим в таблицу 8.
Нормальные напряжения от внешней нагрузки определяют по формуле:
, (68)
где P – среднее давление под подошвой фундамента, кПа;
- коэффициент, зависящий от значений и , принимается по таблице 5.6 (СП 50-101-2004);
,
(69)
По результатам вычислений строят эпюры напряжений , и и определяют толщину сжимаемой толщи исходя из условия , где m=0.2.
Таблица 8 -Расчет осадки свайного фундамента
№ п/п |
ИГЭ |
z, м |
|
|
|
|
1 |
Песок м |
0,00 |
91,14 |
1,000 |
122,3 |
18,23 |
2 |
Песок м |
1,2 |
102,8 |
0,896 |
109,58 |
20,56 |
3 |
Песок м |
2,4 |
114,45 |
0,705 |
86,22 |
22,89 |
4 |
Песок м |
3,6 |
126,1 |
0,543 |
66,41 |
25,22 |
5 |
Песок м |
4,8 |
137,75 |
0,402 |
49,16 |
27,55 |
6 |
Песок м |
6,0 |
149,4 |
0,342 |
41,83 |
29,88 |
7 |
Песок м |
7,2 |
161,05 |
0,278 |
33,99 |
32,21 |
8 |
Песок м |
8,4 |
172,7 |
0,228 |
27,88 |
34,54 |
9 |
Песок м |
9,4 |
182,4 |
0,193 |
23,60 |
36,48 |
10 |
Глина |
9,4 |
405,4 |
0,193 |
23,60 |
81,08 |
11 |
Глина |
10,6 |
415,85 |
0,176 |
21,53 |
83,17 |
В пределах границы сжимаемой толщи (8,4 м) определяем значение осадки элементарных слоев, результаты сводим в таблицу 9.
Предельно
допустимая осадка составляет:
,
где
- длина пролетного строения.
-
условие выполняется. Ожидаемая осадка
фундамента в пределах нормы.
ПРОЕКТИРОВАНИЕ СВАЙНОГО ФУНДАМЕНТА С ВЫСОКИМ РОСТВЕРКОМ
Варианты запроектированных свайных фундаментов с высоким ростверком предоставлены на рисунке 19.
Рисунок 19 Схема свайного фундамента с высоким ростверком
