Видеопорты
Многие видеокарты среднего и высшего класса оснащаются портами VIVO (Video In, Video Out) для подключения телевизионных тюнеров и бытовой видеоаппаратуры. Обычно видеокарта комплектуется портами SCART и композитного видеосигнала. Хотя встречаются варианты комплектования портами компонентного видеосигнала и даже разъемом 5САРТ на отдельной планке.

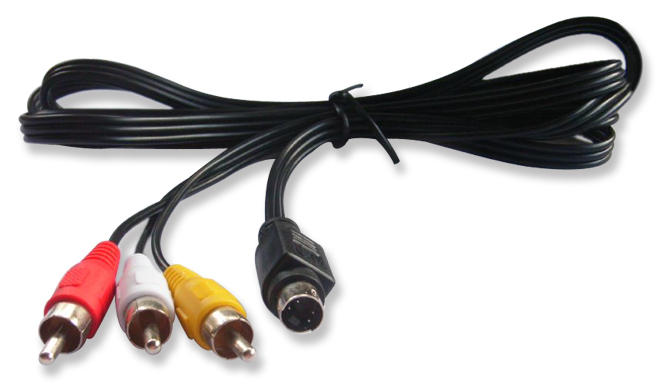

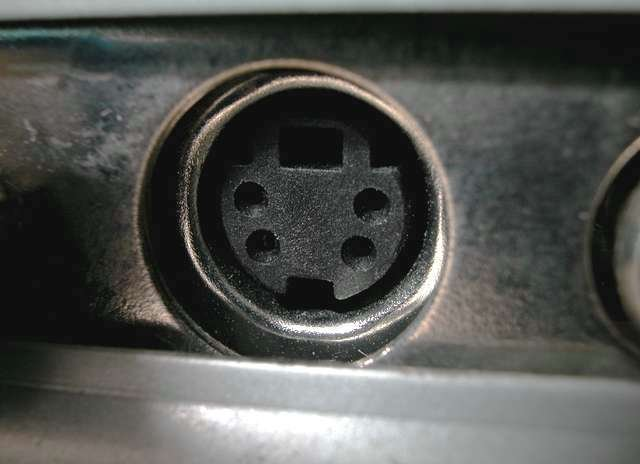

S-VIDEO (Separate Video) — двухкомпонентный видеосигнал, в котором сигналы яркости и цветности передаются независимо. Обычно для подключения используется четырехконтактный разъем формата mini-DIN.
КОМПОЗИТНЫЙ ВИДЕОСИГНАЛ — аналоговый сигнал с объединенной яркостной и цветовой информацией. Для входов и выходов такого видеосигнала используются соединители типа RCA.

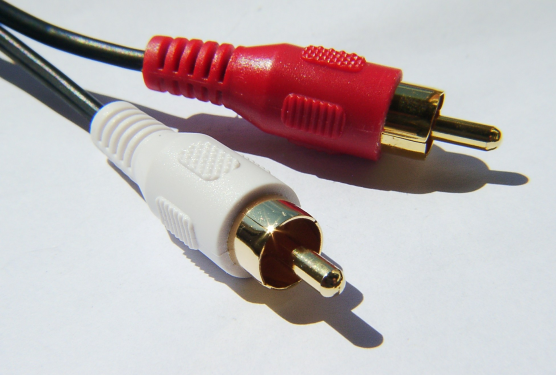

RCA — Radio Corporation of America, тип разъема для композитного видеосигнала, именуемый по названию фирмы-разработчика.
КОМПОНЕНТНЫЙ ВИДЕОСИГНАЛ — система представления видеосигнала в виде трех раздельных сигналов в аналоговой или цифровой форме. Бывает разделение на компоненты RGB (красный, зеленый, синий) или Яркости и цветоразности (форматы YCbCr,YPbPr или YUV). Обычно компонентный сигнал передается через разъемы «мини-джек».

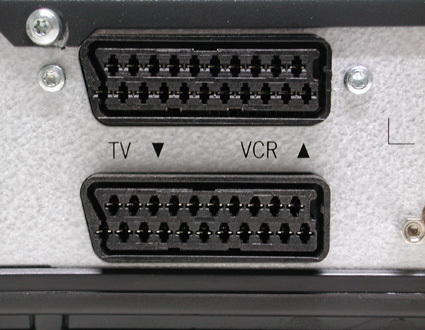

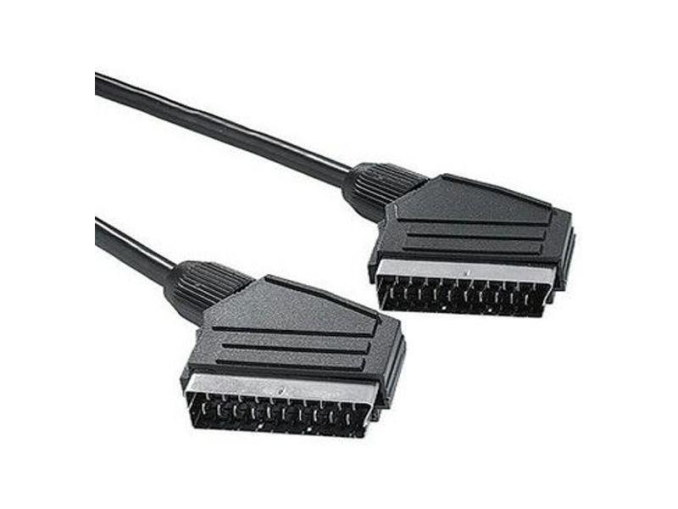

В европейских странах универсальным разъемом для видеосигналов считается SCART. Через порт SCART передаются двухкомпонентный S-Video, трехкомпонентный RGB, звуковой сигналы. Частотный диапазон аудиоканалов не превышает 20-20000 Гц, видеосигнал занимает полосу частот до 8 МГц, а RGB-канал способен воспроизводить сигнал с полосой свыше 10 МГц.
SCART— Syndicat des Constructeurs d’Appareils, объединение разработчиков радио и телеаппаратуры (Франция).
Порты ps/2
Порты PS/2 традиционно устанавливаются на компьютере для подключения клавиатуры и мыши. Порты ведут свою историю с компьютеров IBM PC модели PS/2 середины 80-х годов прошлого века. В настоящее время считаются устаревшими.
Разъем порта представляет собой шестиконтактное соединение формата DIN. Принятая цветовая маркировка: зеленый - мышь, фиолетовый - клавиатура. Горячее подключение устройств не допускается. Существуют переходники с портов USB на порты РS/2, обратный переход невозможен.
Шина usb
Универсальная последовательная шина (Universal Serial Bus) разработана в качестве средства подключения к компьютеру периферийных устройств различного класса. Первая спецификация шины утверждена в 1996 г., в настоящее время действует спецификация версии 2.0, описывающая шину с расширенными возможностями.
Архитектура интерфейса USB включает три категории компонентов:
коммуникации;
устройства;
хост-контроллеры.
Коммуникации определяют топологию шины (модель соединения контроллера и устройств), модель выполнения задач, модель обмена данными и разделения ресурсов шины.
В категории устройств различают устройства-хабы (концентраторы), то есть компоненты, способные обеспечить дополнительные точки подключения, и функциональные устройства, которые являются конечным звеном топологии сети USB. Корневой концентратор (хост-контроллер) является ведущим компонентом интерфейса USB, обеспечивая все функции.
К хост-контроллеру подключают либо функциональные устройства, либо концентраторы для увеличения числа доступных портов. Допускается организация до пяти уровней топологии, что в сумме обеспечивает подключение до 127 абонентов.
Хост-контроллер следит за подключением и отключением устройств, организует управляющие потоки между USB -устройством и хостом, потоки данных между USB -устройством и хостом, контролирует состояние устройств и ведет статистику функционирования, снабжает подключенные устройства электропитанием.
Многие функции контроллера USB возложены на операционную систему: адресация устройств и их конфигурирование, управление энергопотреблением и процессами передачи данных на логическом уровне.
Концентратор (хаб) служит разветвителем шины, создавая дополнительные порты. Каждый хаб имеет один восходящий канал, предназначенный для подключения к имеющемуся в наличии свободному порту, и несколько нисходящих, к которым могут быть подключены или другие концентраторы, или конечные устройства. Хаб должен следить за подключением и отключением устройств, уведомляя хост об изменениях, распределять электропитание между потребителями.
Функциональное устройство с позиции контроллера USB — это конечная точка в топологии шины, с которой возможен обмен данными. Одно физическое устройство может содержать несколько точек. В обязательном порядке в устройстве присутствует точка с номером 0. До конфигурирования устройства через точку 0 остальные каналы недоступны.
Таким образом, конечная точка — это тупик логического канала данных между хостом и устройством. В свою очередь канал — это логическое соединение между хостом и устройством. Если конечных точек в физическом устройстве несколько, то обмен данными между хост-контроллером и устройством проходит в многоканальном режиме.
Полоса пропускания шины делится между всеми установленными каналами. Шина USB предоставляет каналы нескольких типов. Каналы сообщений являются двунаправленными и служат для передачи сообщений, имеющих строго определенный формат, необходимый для обеспечения надежной идентификации устройств. Потоковые каналы являются однонаправленными. Они не имеют определенного формата, то есть обеспечивают обмен данными любого типа.
С практической точки зрения особый интерес представляет изохронный режим передачи потоковых данных в реальном времени. Этот режим используют для аудио- и видеоданных.
