6.7. Организация сети подачи программ вещания.

Сеть подачи программ вещания (СППВ) – комплекс технических средств, состоящий из станционного оборудования и междугородных каналов звукового вещания, предназначен для подачи вещательных программ от пунктов формирования до передающих вещательных станций и узлов проводного вещания.

СППВ строится по радиально-узловому принципу и подразделяется на:

- магистральную

- зоновую

- внутрирайонную

Магистральная сеть организуется для подачи программ центрального вещания в краевые области и республиканские центры, а также для межреспубликанского обмена программами.

Зоновые сети доводят программы центрального и областного вещания до районных центров.

Внутрирайонные сети для подачи программ вещания до населенных пунктов района.

По используемым техническим средствам сети подачи можно подразделить на:

- направленные

- ненаправленные.

Направленные СП организуются по кабельным, радиорелейным линиям, линиям с использованием ИСЗ и направленным линиям коротковолновой связи.

Ненаправленные СП используют эфирные каналы вещания во всех диапазонах с использованием ненаправленных антенн.

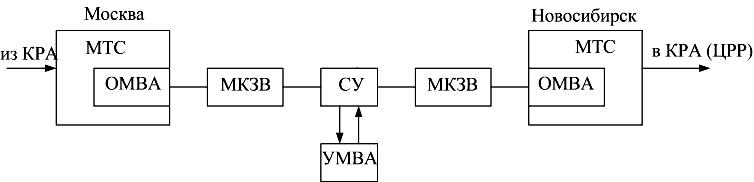

Схема организации магистральной сети подачи с использованием кабельных лин6ий связи (рисунок 10).

Рис.10. Магистральная сеть подачи.

ОМВА – оконечная междугородняя вещательная аппаратная. В ней создаются междугородные каналы звукового вещания с помощью специального оборудования. Например, АВ 2/3 – аппаратная вещательная, которая сдваивает или страивает каналы тональной частоты для расширения спектра передаваемых частот с целью улучшения качества передаваемых программ вещания.

МКЗВ – междугородный канал звукового вещания.

СУ – сетевой узел. СУ устанавливается на пересечении крупных пучков магистральных линий связи.

УМВА – узловая междугородняя вещательная аппаратная, которая служит для контроля за прохождением программы вещания, или для выделения этой программы вещания в другом направлении.
