6.3.Организация передающей сети вещания.

Наибольший удельный вес по стоимости оборудования в единой сети вещания приходится на передающую сеть.

Главное требование к организации передающей сети – обеспечить возможность уверенного приема программ вещания в любом населенном пункте на заданной территории.

При этом Е Е ,

где Е - напряженность поля сигнала в точке приема;

Е - напряженность поля на границе зоны вещания, определяется в зависимости от используемой длины волны и приоритетов территории по специальным справочникам.

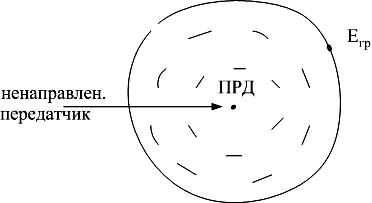

Рис.3. Распределение напряженности поля по территории вещания.

Для организации вещания в соответствии с установленными требованиями, необходимо иметь каналы в различных диапазонах.

Особенности организации передающей сети вещания в диапазоне СВ (средние волны)

Ночью появляется возможность отражения пространственной волны от нижних слоев атмосферы, поэтому, чтобы не наводить помехи на соседние государства в приграничных районах, используются направленные антенны, ограничивается мощность передатчика и ширина полосы передаваемых частот.

Используются передатчики типа ПДСВ – передатчик длинных и средних волн вещательный. Например, ПДСВ-150 – мощность передатчика 150 кВт. Как правило, мощность используемых передатчиков находится в пределах: 50 1000 кВт.

Антенны используются антенны типа: АРРТ – антенна с регулируемым распределением тока (рисунок 4).

Рис.4. Антенна АРРТ.

Если менять положение точки заземления, меняется распределение тока в антенне и меняется диаграмма направленности антенны.

Организация передающей сети вещания в диапазоне КВ (короткие волны).

В данном диапазоне можно организовать вещание на значительном расстоянии, так как используется пространственная волна, делающая скачок на расстояние до 4000 км при относительно небольшой мощности передатчика.

Используются передатчики типа: ПКВ – передатчик коротковолновый вещательный. Например, ПКВ-100(100 кВт), наиболее часто используемая мощность передатчика: 50 500 кВт.

Используются антенны типа: СГД – РА – синфазная горизонтальная диапазонная с апериодическим рефлектором. Например, СГД – РА - 4/4; СГД – РА - 4/8; СГД – РА - 8/16.

Первая цифра в маркировке антенны означает количество этажей в антенне, вторая – количество вибраторов, подвешенных в этих этажах (рисунок 5).

Рис.5. Антенна СГД – РА.

 длина используемой волны, которойкратно расстояние между вибраторами;

/2 – кратно расстояние между этажами.

Количество вибраторов и этажей влияет на коэффициент направленного действия и на усиление передаваемых сигналов.

Антенны конструктивно строятся на определенную длину волны, поэтому количество антенн должно соответствовать количеству используемых волн в течение суток (смотри раздел «Волновое расписание»). Переключение происходит с помощью антенного коммутатора с одной антенны ПРД на другую автоматически.

Организация передающей сети вещания в диапазоне УКВ (ультра короткие волны).

Может быть организовано большое количество каналов вещания, так как диапазон широкополосный. Полностью задействован для вещания диапазон метровых волн.

Основная часть метрового диапазона (МВ) отводится для телевизионного вещания и небольшая – для звукового вещания, в котором организуется МВ – ЧМ вещание, так как в этом диапазоне сказываются промышленные помехи и для борьбы с ним применяется частотная модуляция (ЧМ).

Применяются передатчики типа:

« Дождь» – 2 мощность 4 кВт по каждой программе

«Дождь»- 4

“Мед” – 3(три программы), мощность – 15 кВт по каждой программе.

Антенны поднимаются на большую высоту и называются “Штырь -вибраторы”.
