3.Расчет и конструирование колонны подвала
3.1.Сбор нагрузок на колонну подвала
Грузовая площадь
средней колонны при сетке колонн
=6,4
5,1=32,64
Вес стойки колонны
сечением 0,3 0,3 м;
высота этажа lк=4,1
м,
кН/
;
кН.
а) Постоянные нагрузки
1) от перекрытия одного этажа здания:
кН

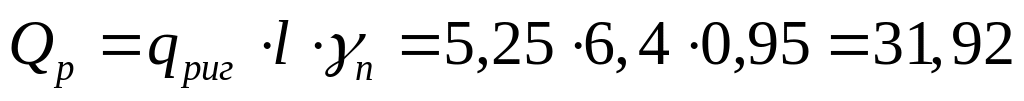

От веса ригеля:
кН
От веса колонны
этажа:
кН

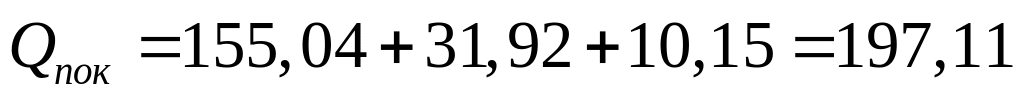

2) от покрытия:
Грузовая площадь для средней колонны:
вес кровли и плит
кН
вес ригеля
кН
от стойки
кН
кН
3) вес колонны подвала:
кН
б) Временные нагрузки
Временная нагрузка от перекрытия, в том числе:
длительная
кН
кратковременная
кН
вся временная
кН
Вес снега II
снег. район,
МПа
кН
Нагрузка у обреза фундамента:
,
кН.
Нагрузка у стыка колонны первого этажа с колонной подвала:
,
кН.
3.2.Расчет прочности нормальных сечений
а) Выберем материалы для колонны:
Бетон:
класс B15;
расчётное сопротивление осевому сжатию Rb, МПа 8,5;
нормативное сопротивление осевому сжатию Rb,n, МПа 11;
расчётное сопротивление осевому растяжению Rbt, МПа 0,75;
нормативное сопротивление осевому растяжению Rbt,n, МПа 1,15;
начальный модуль упругости бетона Eb, МПа 20500.
Арматура:
ненапрягаемая класса А-III;
нормативное сопротивление Rs,n, МПа 390;
расчётное сопротивление растяжению Rs, МПа 365;
расчётное сопротивление сжатию Rsc, МПа 365;
модуль упругости Es, МПа 200000.
б) Расчет продольной арматуры
Принимаем симметричное армирование: Аs = As'.
Площадь сечения колонны: A = h·b = 30·30 = 900 см2.
Защитный слой: а = 4 см.
Рабочая высота сечения: h0 = h – a = 30 – 4 = 26 см.
1) Определяем случайный эксцентриситет e0 из условий:
ea = h/30 = 1см;
ea = l0/600 = 224/600 0,373 см
l0 = k·lк = 3,6·0,7 = 2,52 м,
lк = hподв + 0,15 – hриг/2 – hпл = 4,1 + 0,15 – 0,7/2 – 0,3 = 3,6 м,
k = 0,7 — из расчетной схемы колонны;
Принимаем наибольшее значение e0 = ea = 1 см.
2) Учет продольного изгиба.

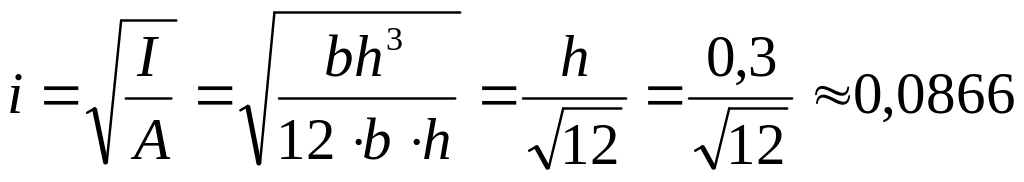

Радиус инерции сечения:
м.
Гибкость колонны:
14 — продольный
изгиб необходимо учитывать.
Определяем η:
.

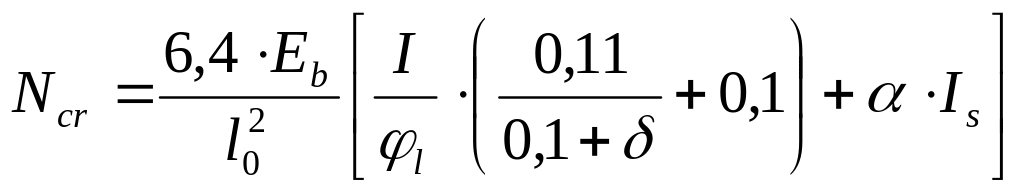

Определяем величину критической продольной силы:
,
где:
= 1,
,
— принимаем δ =
0,349,

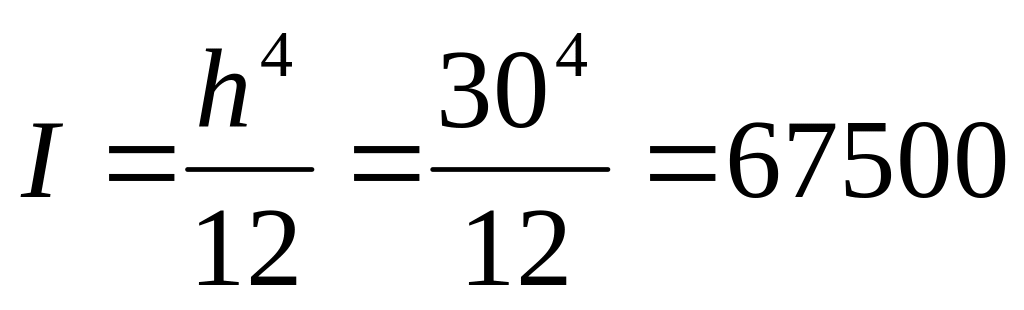

см4,
см4, где:
As = μ·b·h = 0,02 · 30 · 30 = 18 см2, μ = 0,02.
кН.
Вычисляем коэффициент η:
3) Определяем случай внецентренного сжатия.
e0·η < 0,3·h0; 1·1,243 < 0,3·26 = 7,8 — случай малых эксцентриситетов.
4) Определяем требуемые площади As и As'.
Граничная относительная высота сжатой зоны:
Относительная граничная высота сжатой зоны:
,
где

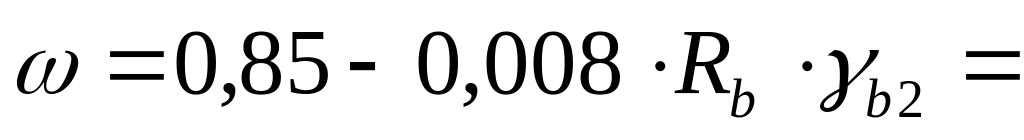

0,85
– 0,008·8,5·0,9=0,789

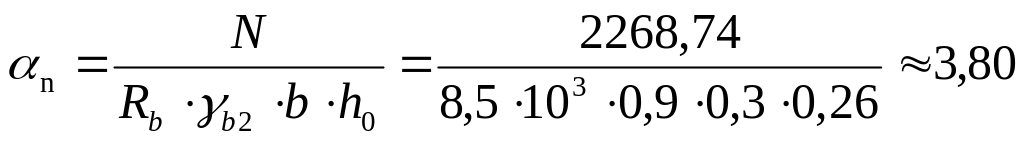

Находим коэффициент αn:
R
= 0,654
Вычисляем коэффициент αs по формуле:
R
= 0,654, где:
еs = е0·η + h/2 – a = 1·1,243 + 30/2 – 4 = 12,24 см.

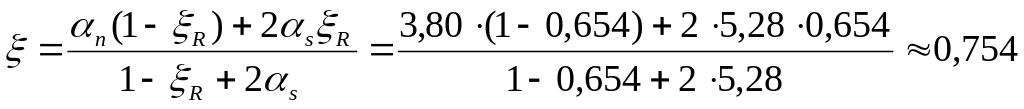

Относительная высота сжатой зоны:
R
= 0,654.
Вычисляем требуемую площадь арматуры:
,
м2 = 25,9 см2.
Принимаем 2 40 A-III c As = 25,12 см2.
3.3.Конструирование стыка колонн
а) Для сеток косвенного армирования применяем арматуру класса A-III диаметром Ø8 мм с Rs = 285 МПа, Rsc = 365 МПа и As = 0,503 см2. Стык замоноличивается бетоном В15.
б) Стадия возведения.
Монтажная нагрузка при возведении здания:
кН
Условие прочности:
Вычисляем необходимые параметры:
м2,
м2,
,
где:
,
,
,
,
МПа.

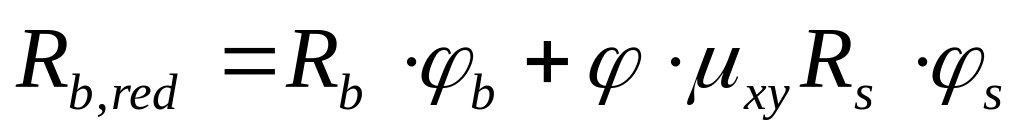

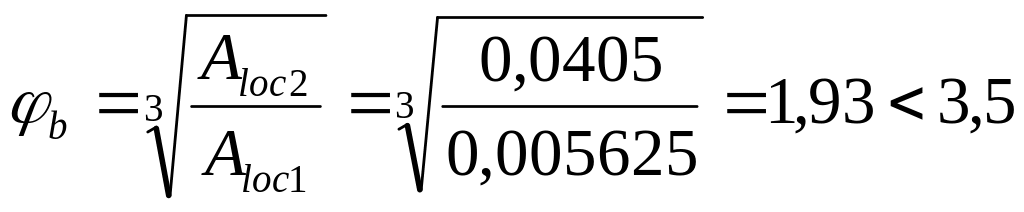

Проверяем условие:
МН
Nм = 0,20695 МН — условие
выполняется.
в) Стадия эксплуатации.

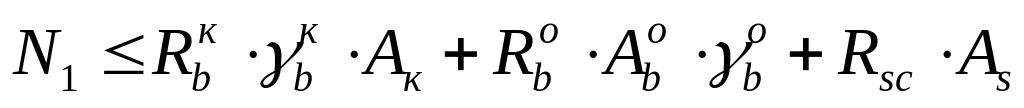

Проверяем условие:
,
где:
,
,
Aк = 10 · 5 (см2) — крестообразный выступ,
Ab0 = 10 · 4 (см2) — бетона омоноличивания.
кН — условие
выполняется.
