Введение

Целью данного курсового проекта является ознакомление с методами и порядком расчета сборных и монолитных железобетонных конструкций. В курсовом проекте необходимо рассчитать конструкции каркасного малоэтажного здания из сборных элементов (панель перекрытия, ригель, колонну и фундамент под колонну — средней ячейки сетки колонн) и монолитное ребристое перекрытие с балочными плитами (плиту и второстепенную балку).

Задание к курсовому проекту:

№ задания:	Сетка колонн lр  a, м:	Число пролетов k:	Номинальная ширина панели bп, м:	Тип панели:	Число этажей:	Высота этажа hэт., м:	Сопротивление грунта R, МПа:	Временная полезная нагрузка (нормативная) vn, кН/м2:	Район строительства:
4	6,4 x 5,1	5	1,6	ребристая	4	4,1	0,24	6,1	Владивосток

Расчет элементов сборного балочного перекрытия

1.Расчет и конструирование панели перекрытия

1.1.Сбор нагрузок на перекрытие

Определяем нагрузки на 1 м² перекрытия. Результаты приведены в таблице 1:

Таблица 1

Нагрузки на 1м² перекрытия (в кН)

Виды нагрузки	qn	f	qр
А. Постоянные:
Собственный вес панели перекрытия	2,5	1,1	2,75
Вес пола:
керамическая плитка, 1,2 см, 18 кН\м3	0,24	1,1	0,265
цементно-песчаная стяжка, 20 см, 22 кН\м3	0,44	1,3	0,575
Итого:	3,24	-	3,61
Б. Временная: В том числе:	6,1	1,2	7,32
длительная	4,1	1,2	4,92
кратковременная	2	1,2	2,4
Итого:	9,34	-	10,93

1.2.Расчетная схема панели перекрытия.

1.3.Определение расчетных усилий

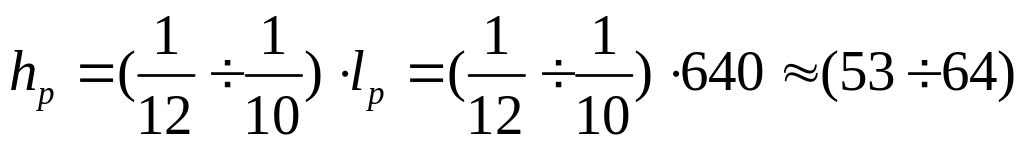

1.4.Для определения расчетного пролета l0 панели перекрытия задаёмся размерами ригеля:

см — принимаем h_р = 60 см;

см — принимаем b_р = 30 см.

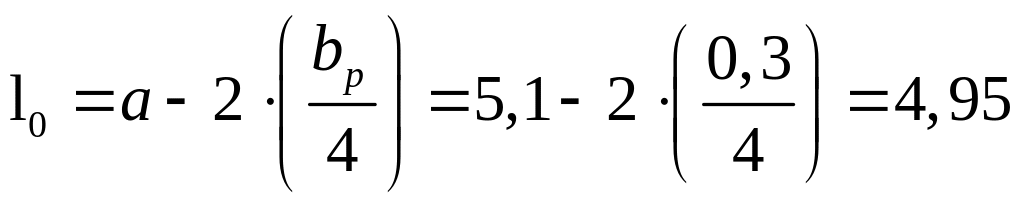

Расчетный пролет определяется по формуле:

м

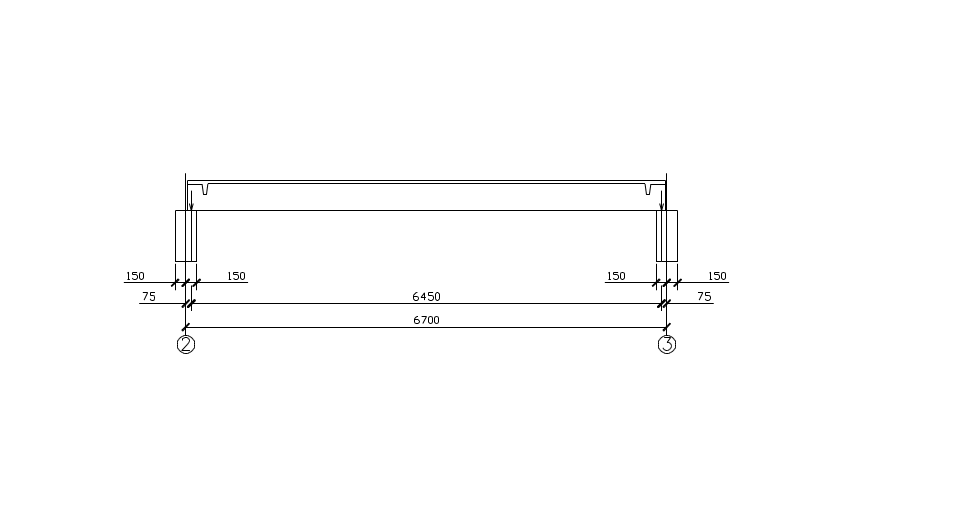

Рис. 1. Определение расчетного пролета панели перекрытия.

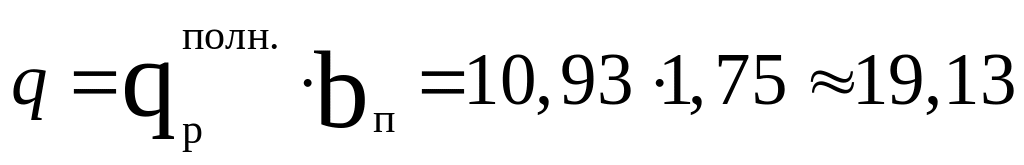

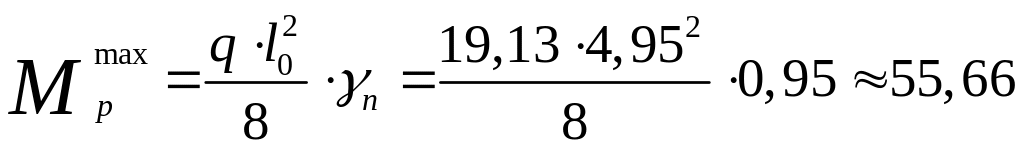

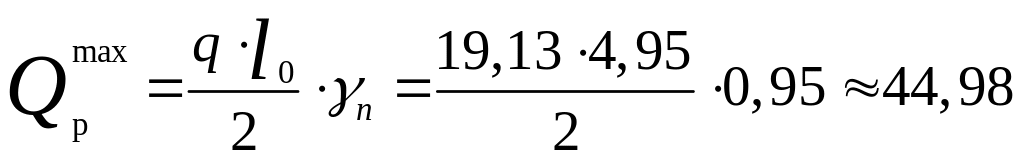

Усилия от расчётных нагрузок определяем с учетом коэффициента надежности здания по назначению, равного _n = 0,95, и номинальной ширины панели (ширины грузовой площади панели), равной b_п = 1,46 м:

кН/м

кН·м кН

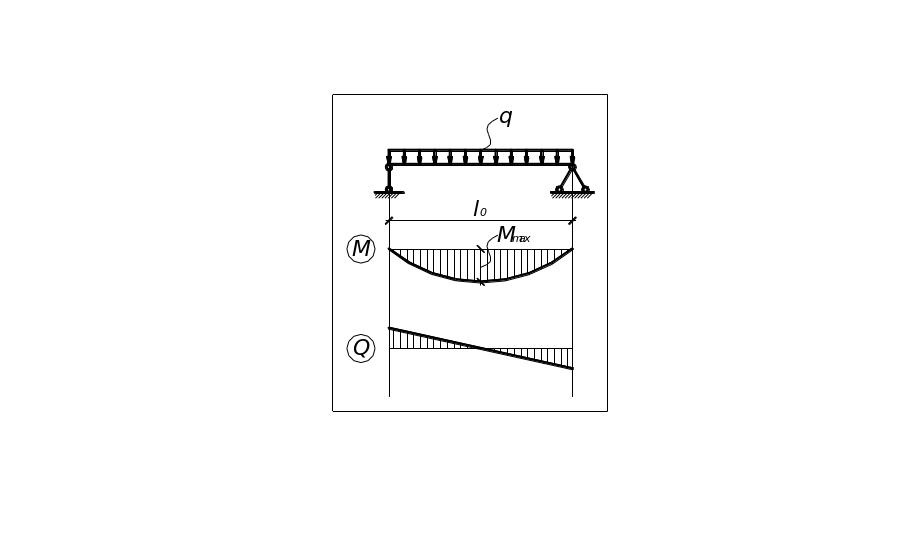

Рис.2. Эпюры усилий в панели перекрытия.

1.5.Компоновка поперечного сечения панели перекрытия

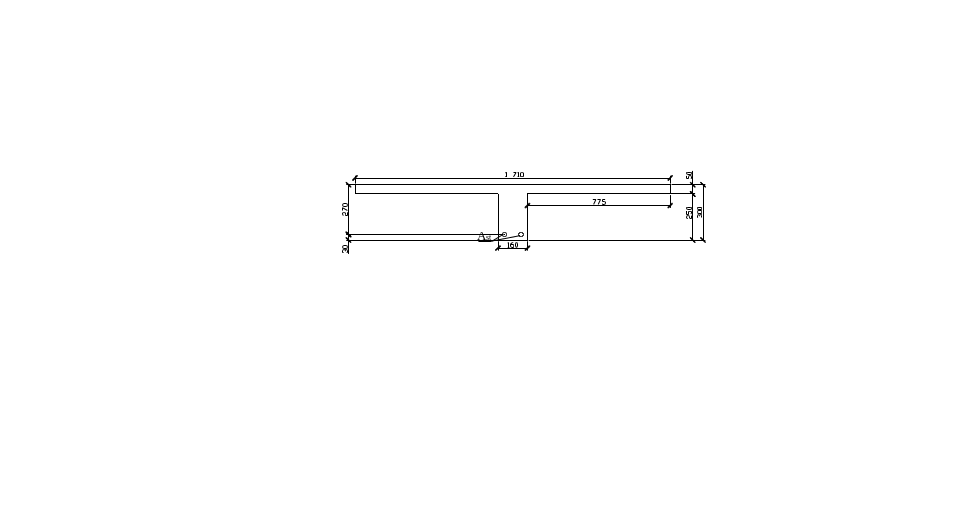

Действительное и расчетное сечения ребристой панели перекрытия показаны на рисунке 3.

Рис. 3. Фактическое и расчетное сечения панели перекрытия.
