5.4. Параметры тетродов и пентодов

Параметры тетродов и пентодов определяются аналогично параметрам триода. Крутизна характеристики

S = Δi_a/ Δi_g1 при u_a = const, и_g2 = const, и_g3 = const. (19.20)

Управляющая сетка в тетродах и пентодах расположена так, же, как и в триодах. Поэтому крутизна у тетродов и пентодов примерно такая же, как у триодов, т. е. составляет единицы или десятки миллиампер на вольт.

Внутреннее сопротивление

R_i = Δu_a/ Δi_a при u_g1 = const, и_g2 = const, и_g3 = const. (19.21)

Вследствие того что действие анодного напряжения в тетроде или пентоде ослаблено во много раз, сопротивление R_i составляет от сотен килоом до единиц мегаом и сильно зависит от токораспределения.

Коэффициент усиления определяется так:

μ = — Δi_a/ Δi_g1 при i_a = const,

и_g2 = const, u_g3 = const (19.22)

и достигает сотен и тысяч.

Соотношение μ = S R_i остается в силе. Проницаемость D тетродов и пентодов не равна обратному значению коэффициента усиления, так как определяется при условии постоянства катодного, а не анодного тока:

D = — Δu_g1/ Δu_a при i_к = const,

и_g2 = const, u_g3 = const. (19.23)

Вследствие значительной нелинейности характеристик тетрода и пентода параметры их при изменении режима сильно изменяются. При увеличении отрицательного напряжения управляющей сетки, т. е. при уменьшении анодного тока, крутизна уменьшается, а внутреннее сопротивление и коэффициент усиления увеличиваются. Особенность тетродов и пентодов — зависимость коэффициента усиления от режима.

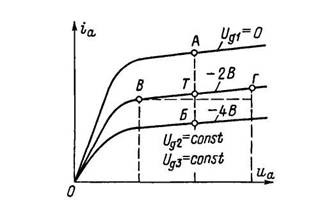

На рис. 19.7 показано определение параметров пентода из характеристик для заданной точки Т. Крутизна определяется по точкам А и Б; внутреннее сопротивление — по точкам В и Г, причем неточно, так как приращение тока получается малым. Зная S и R_i находят μ по формуле μ = SR_i

Рис. 19.7. Определение параметров пентода из анодных характеристик



В режиме перехвата параметры S, R_i и μ имеют наибольшие значения. При малых анодных напряжениях все параметры резко уменьшаются.

С увеличением отрицательного напряжения управляющей сетки анодные характеристики идут ближе друг к другу, что соответствует увеличению R_i и уменьшению S.

Параметры триодной части тетрода или пентода S_тр, R_iтр и μ_тр определяются по обычным формулам, с учетом того что роль анода выполняет экранирующая сетка. Эти параметры аналогичны параметрам обычного триода.

При расчете режимов работы и практическом применении тетродов и пентодов необходимо учитывать предельные параметры, в частности максимальную допустимую мощность Р_g2mах, выделяемую на экранирующей сетке.

Лекция №6. Электронно-лучевые трубки

6.1. Общие сведения

В электронно-лучевых приборах создается тонкий пучок электронов (луч), который управляется электрическим или магнитным полем либо обоими полями. К этим приборам относятся электроннолучевые трубки индикаторных устройств радиолокаторов, для осциллографии, приема телевизионных изображений (кинескопы), передачи телевизионных изображений, а также запоминающие трубки, электронно-лучевые переключатели, электронные микроскопы, электронные преобразователи изображений и др. Большинство электронно-лучевых приборов служит для получения видимых изображений на люминесцентном экране; их называют электронно-графическими. Рассматриваются наиболее распространенные осциллографические и приемные телевизионные трубки, к которым также близки индикаторные трубки радиолокационных и гидроакустических станций.

Трубки могут быть с фокусировкой электронного луча электрическим или магнитным полем и с электрическим или магнитным отклонением луча. В зависимости от цвета изображения на люминесцентном экране бывают трубки с зеленым, оранжевым или желто-оранжевым свечением — для визуального наблюдения, синим — для фотографирования осциллограмм, белым или трехцветным — для приема телевизионных изображений. Кроме того, трубки изготовляются с различной длительностью свечения экрана после прекращения ударов электронов (так называемым послесвечением). Трубки различаются также по размерам экрана, материалу баллона (стеклянные или металлостеклянные) и другим признакам.
