1)Балансные ПрЧ. Балансный преобразователь частоты-соединение двух небалансных преобразователей. В зависимости от подачи напряжения Ис и Ит на пэ возможны два варианта построения балансных ПрЧ.

При первом варианте напряжения сигнала на ПЭ равны по значению, но противоположны по фазе. Напряжения гетеродина на обоих ПЭ равны по значению и действуют в одной фазе. При втором варианте напряжения сигнала на ПЭ синфазные, а напряжения гетеродина противофазные. Общим для обоих вариантов достроения баласных ПрЧ является то, что их двух подводимых к ПЭ напряжений Ис и Ит одно действует на оба ПЭ синфазно, а другое – противофазно. Напряжение на выходе балансного ПрЧ, как правило, определяется разностью выходных токов ПЭ.

Свойства: 1 компенсация всех помех от любых источников на выходе каскада при их синфазном воздействии на ПЭ.

2 компенсация четных гармоник токов ПЭ в нагрузке, что приводит к уменьшению в балансном ПрЧ числа побочных каналов.

2)

3)Амплитудный ограничитель.

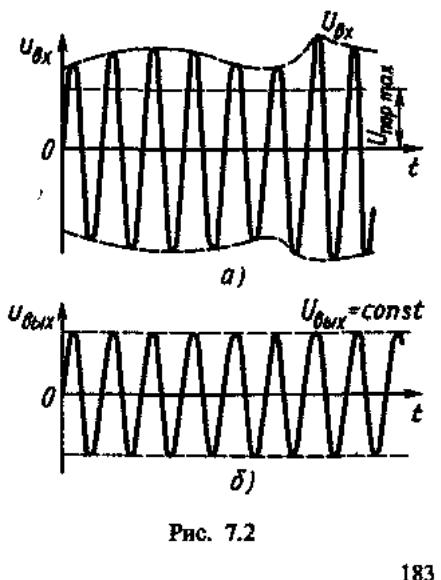

Амплитудные ограничетиле (АО) служат для ограничения синусоидальных колебаний с медленно изменяющейся амплитудой. Диаграммы напряжений на входе и выходе АО показаны на рис 7.2, а,б. Напряжение на выходе АО постоянно по амплитуде, однако его фаза и частота при ограничении практически не изменяются. Такие ограничети устраняют только паразитную амплитудную модуляцию, не внося заметных искажений в частотную и фазовую модуляцию. АО применяются в приемниках потому, что существующие частотные детекторы создают на выходе напряжение, как правило, одновременно зависящее как от частоты, так и от паразитной сопутствующей амплитудной модуляции, при наличии которой детекторы без АО дают неоднозначный результат.

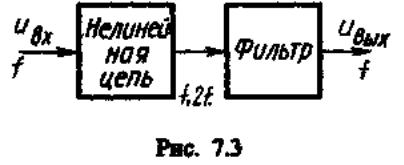

Операция ограничения – нелинейная, поэтому при этом возникает ряд гармонических состовляющих напряжения. Для обеспечения на выходе АО гармонического напряжения необходимо после нелинейного преобразования напряжения Uвх осуществить фильтрацию первой гармоники входного колебания. Тогда структурная схема АО 7.3 включает в себя нелинейную цепь и фильтр, выделяющий первую гармонику тока на выходе цепи. Если из этого устройства исключить фильтр, то можно получить ограничитель мгновенных значений. В зависимости от вида нелинейной АО мгновенных значений. В зависимости от вида нелинейной цепи АО подразделяются на диодные и тразисторные

билет 29

1)Классификация детекторов.

Детектором называют устройство, служащее для создания напряжения, изменяющегося в соответствии с законом модуляции одного из параметров входного сигнала. Детекторы можно классифицировать по характеру входного сигнала и виду параметра, который подвергается модуляции.

Детекторы бывают: Амплитудный, фазовый, частотный. (АД, ФД, ЧД) Непрерывные гармонические в которых передаваемое сообщение заложено в модуляцию одного из след. Параметров гарм. Колебания

1. Радиоимпульсные сигналы в которых сообщения передается с помощью модуляции одного из следующих параметров сигнала

Видеоимпульсные сигналы, модуляция в видеоимпульсах может осуществляться изменением пикового значения импульса Uвых.

2)Пиковый детектор.

Пиковый детектор (ПД) предназначен для детектирования импульсов постоянного тока, напряжение на его выходе пропорционально пиковому напряжению видеоимпульсов. В простейшем случае это можно осуществить с помощью линейного фильтра нижних частот по схеме 6.29. Напряжение на выходе фильтра - скважность импульса. При высокой скважности коэффициент Ка мал, поэтому этот способ детектирования целесообразно приенять при

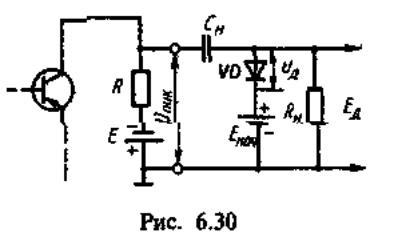

Если скважность импульсов велика, то для увеличение Кд применяют пиковый диодный детектор, схема которого аналогична схеме диодного детектора АМ-колебаний. Учитывая, что обычно ПД подключают к видео-усилителю с резисторной нагрузкой, чаще всего используют параллельный детектор(6.30). Поскольку на входе ПД действует импульсное напряжение режимы работы ПД и АД различны.
