60. Машины для уборки кукурузы на зерно.
1) Уборка кукурузы молочной спелости, отделение початков, но без очистки от оберток, они силосуются отдельно – корнаж.
2) Уборка кукурузы, отделение початков, очистка початков от оберток, производится досушка початков и обмолот зерна в стационар. Производится в конце восковой, начале первой спелости.
3) Уборка кукурузы на зерно, очистка зерна в стационар.
Наиболее распространен КСКУ-6 – комбайн самоходный кукурузоуборочный («Херсонес 200»). В нем используются все три способа очистки. Можно установить молотилку.
ККП-3 –кукурузоуборочный
комбайн прицепной трехрядный:
листв./стебельная масса измельчается
и собирается отдельно. Молотилка не
стоит, т.е. может использовать 2 способа.
ППК-4 устанавливается на ДОН-1200 или СК-5М «НИВА». Жатка с измельчителем листв./стебельной массы.
КМД-6 для ДОН-1500Б.
61. Машины для уборки кукурузы на силос.
Общее устройство и рабочий процесс силосоуборочного комбайна. Независимо от конструктивного оформления отдельных рабочих органов и вспомогательных частей рабочий процесс силосоуборочного комбайнаскладывается из таких операций, выполняемых последовательно машиной: скашивания растений, их измельчения и погрузки измельченной массы и транспортные средства. Поэтому основными узлами силосоуборочного комбайна являются жатка, измельчающий аппарат, транспортирующие устройства, рама, ходовые колеса и механизмы передачи движения
62. Машины для уборки картофеля.
1) раздельная двухфазная (выкапывается и укладывается в рядки→собирается).
2) прямое комбайнирование однофазное.
3) комбинированный картофелекопатель выкапывает рядки и укладывает в ряд между двумя не выкапанными→потом он выкапывает следующие рядки и собирает.

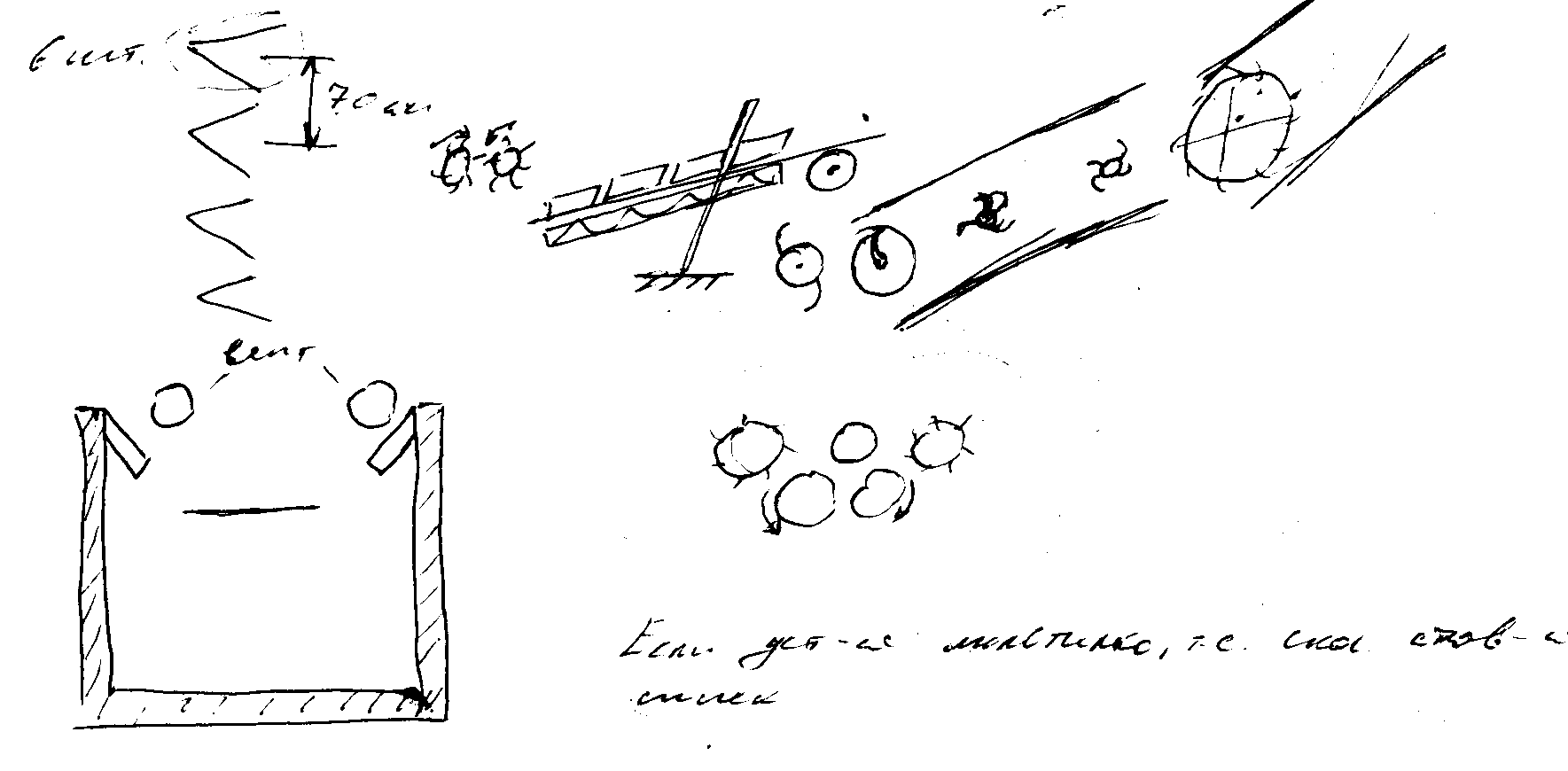

63. Картофелекопатели.
КТН-2, УКВ-2

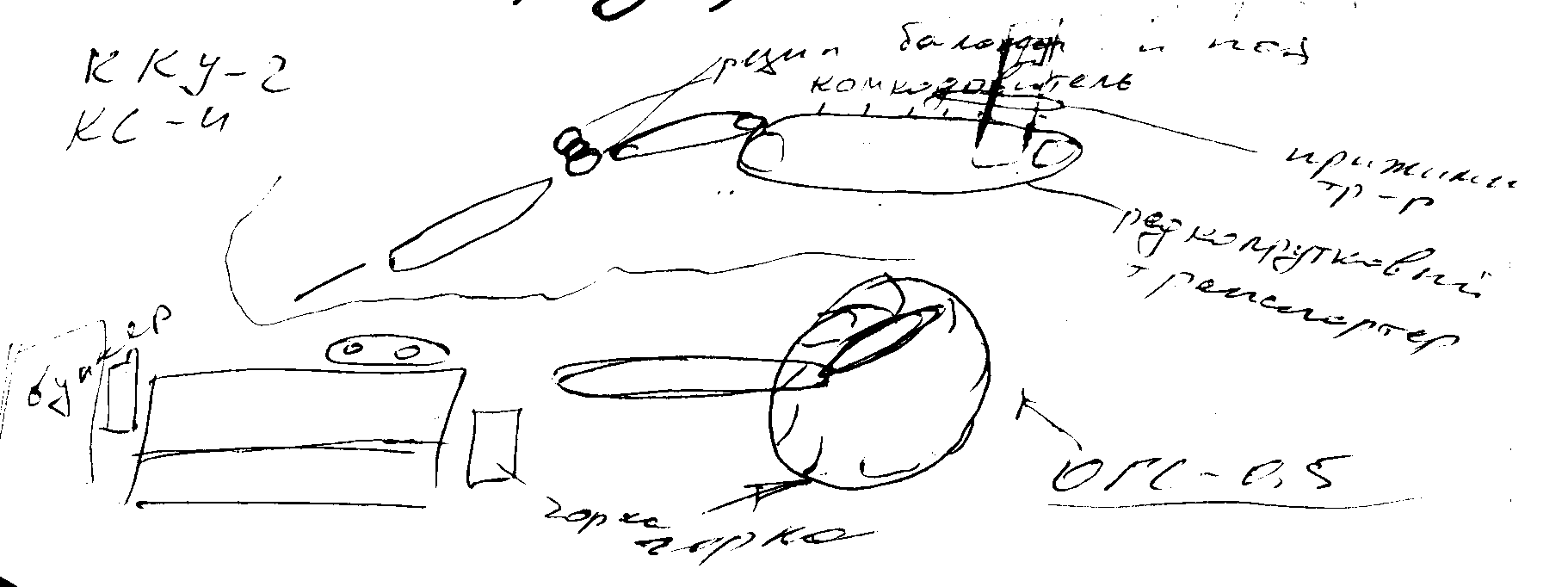

64. Картофелеуборочные комбайны.
ККУ-2, КС-4
65. Машины для послеуборочной доработки картофеля.
КПЕ-15 – роликовая картофелесортировка. Ролики имеют различные размеры, что позволяет сортировать картошку: 20-40 г – фуражный; 40-80 г – семяной; >80 г - продовольственный
66. Машины для уборки ботвы сахарной свеклы.
Шестирядная ботвоуборочная машина БМ-6Б предназначена для уборки ботвы сахарной свеклы в основной зоне свеклосеяния на посевах с междурядьем 45 см.
Ботвосрезающее устройство предназначено для обрезки ботвы на корнеплодах. Копирующий механизм копирует положение головок корнеплодов свеклы в вертикальной плоскости Режущие аппараты (рис.7.4) предназначены для обрезки ботвы с корнеплодов и отбрасывания срезанной ботвы на полотно приемного транспортера. Режущие аппараты (рис.7.4) предназначены для обрезки ботвы с корнеплодов и отбрасывания срезанной ботвы на полотно приемного транспортера.
Приемный транспортер предназначен для приема и очистки ботвы от земли и транспортировки ботвы на горизонтальный поперечный транспортер. Транспортер горизонтальный предназначен для дополнительной очистки ботвы от почвы и транспортировки ее к выгрузному транспортеру. Погрузочный элеватор (рис. 7.6) предназначен для приема ботвы, поступающей от горизонтального транспортера, очистки ее от земли и погрузки в рядом идущий транспорт Очиститель головок (рис. 7.7) корнеплодов сахарной свеклы предназначен для доочистки головок от оставшейся несрезанной ботвы и удаления растительных остатков на убранную часть поля. Опорные колеса ботвосрезающих секций 2, закрепленные на раме приемных элеваторов ботвы, копируют рельеф почвы в междурядьях, обеспечивая постоянство высоты ботвосрезающих секций над уровнем почвы.
Копиры ботвосрезающих аппаратов 3, надвигаясь на головки корнеплодов, копируют их положение в вертикальной плоскости, автоматически устанавливая ножи 4 на заданную высоту среза головок корнеплодов.
Ножи 1 (см. рис. 7.2), вращаясь, обрезают ботву и забрасывают ее лопастями на приемный транспортер ботвы 5, который подает ее к битеру 1 (см. рис. 7.5). Битер перетряхивает ботву и сбрасывает ее на поперечный транспортер.
Над поперечным транспортером находится ворошитель. Ботва, ударяясь о прутки, дополнительно очищается от свободной земли и равномерно распределяется по ширине поперечного транспортера.
Поперечным транспортером ботва еще раз перетряхивается, очищается от земли и битером подается на погрузочный элеватор 9 (см. рис. 7.6) для выгрузки в рядом идущий транспорт. Обрезанные головки корнеплодов доочищаются от оставшихся листьев ботвы бичами очистителя головок корнеплодов 8 (см. рис. 7.7), которые смещают оставшиеся растительные остатки и ботву на убранную часть поля.
