56. Уборка не зерновой части урожая.

П осле уборки зерновых необходимо убрать солому (30% от затрат), чтобы не мешала в дальнейшем:1- измельчать и разбрасывать солому и дальнейшая заделка ее в почву; 2- уменьшить испарение влаги. Способы уборки соломы: волковый; копняный; измельчение и разбрасывание.

Копняная технология – ВНК-11 агрегатируется К-700 задней навески. Ширина 11 или 8м. За 1 проход ВНК-11 до 3т зерна. ВТУ-10 – тросовая универсальная.

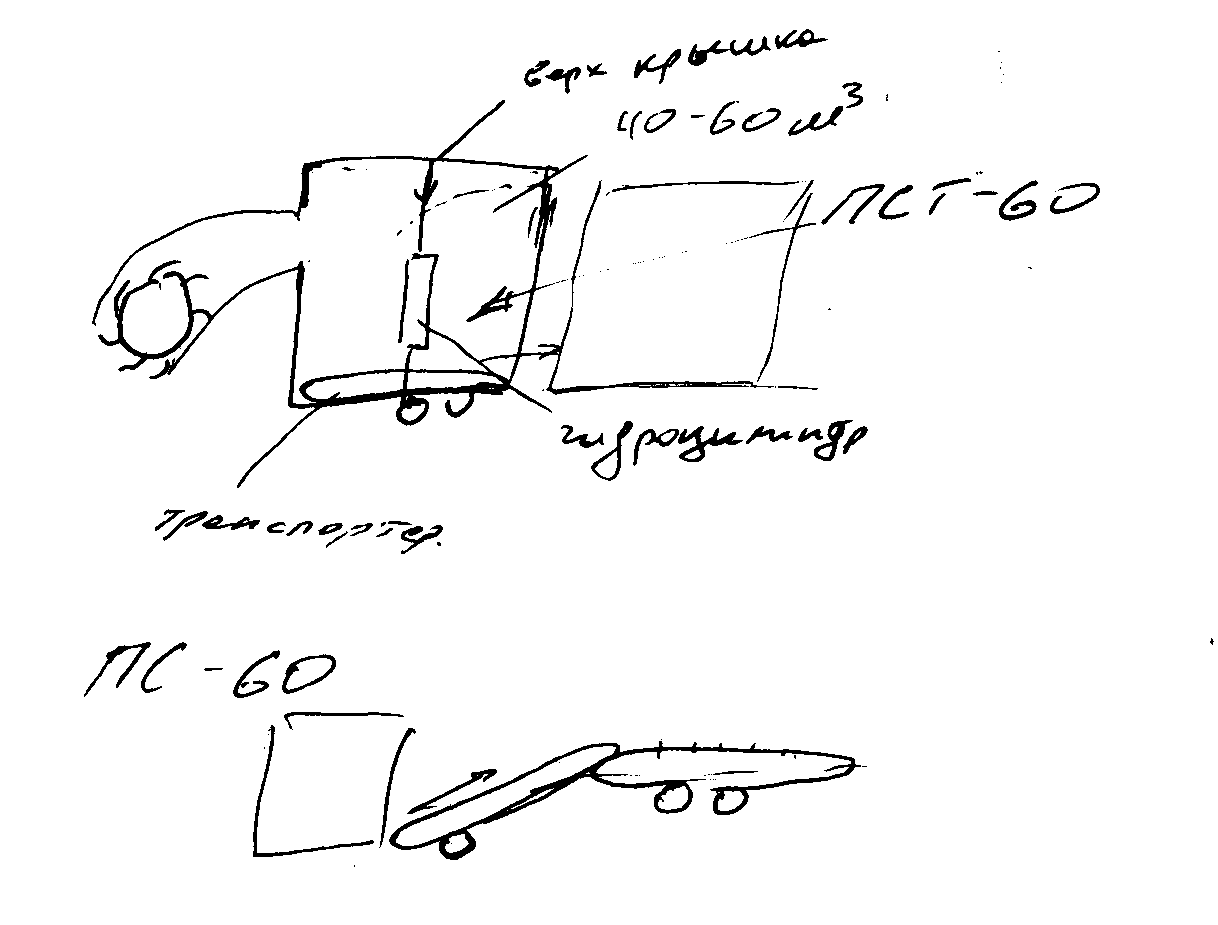

Технология укладки в волок:1) используется пресс подборщик; 2)подборщик копнитель; 3) ПС-60

ПЭ-Ф-0.5 – подъемник можно укрывать его в верхнюю часть.

УСА-10 – универсальный слогообразующий аппарат.

57. Зерноочистительные машины.

Машина МС-4,5 (МС-4,5С) предназначена для очистки зерновых, зернобобовых, технических и масличных культур, се­мян трав. Машина МС-4,5 -- самопередвижная, работает на от­крытых токах или в складских помещениях. МС-4,5С – стацио­нарная, устанавливается в технологических линиях зерноочисти­тельных агрегатов.

Машина МС-4,5 состоит из следующих основных частей: сварная рама, загрузочный скребковый транспортер 1 (рис. 9.1) со шнековыми питателями, решетный стан 2, воздушно-очистительная часть 3, однопоточная нория 4, триерные цилиндры 5, вибролоток, механизм передвижения, отгрузочный ленточный транспортер 6.

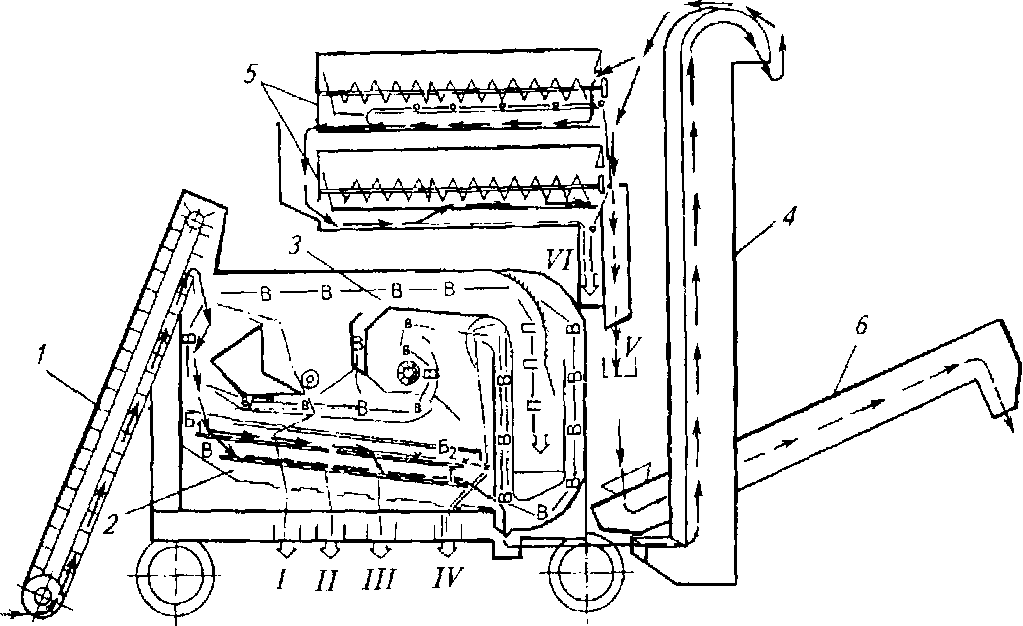

Рис. 9.1. Технологическая схема работы машины МС-4,5:

1?скребковый транспортер; 2 – решетный стан; 3 – воздушно-очистительная часть; 4 – нория; 5 – триерные цилиндры; 6 – ленточный транспортер

Машина МОС-9С или МОС-9Н предназначена для очистки семян зерновых, зернобобовых, крупяных и масличных культур от трудноотделимых примесей, отличающихся от семян основных культур по удельному весу, форме и состоянию поверхности. Может использоваться в составе семяочистительных агрегатов и поточных линий или при индивидуальном использовании. При индивидуальном использовании машина комплектуется дополнительными элементами.

Исходный материал должен быть предварительно очищен на воздушно-решетных, триерных машинах и иметь кондиционную влажность.

58. Зерноочистительные агрегаты и комплексы.

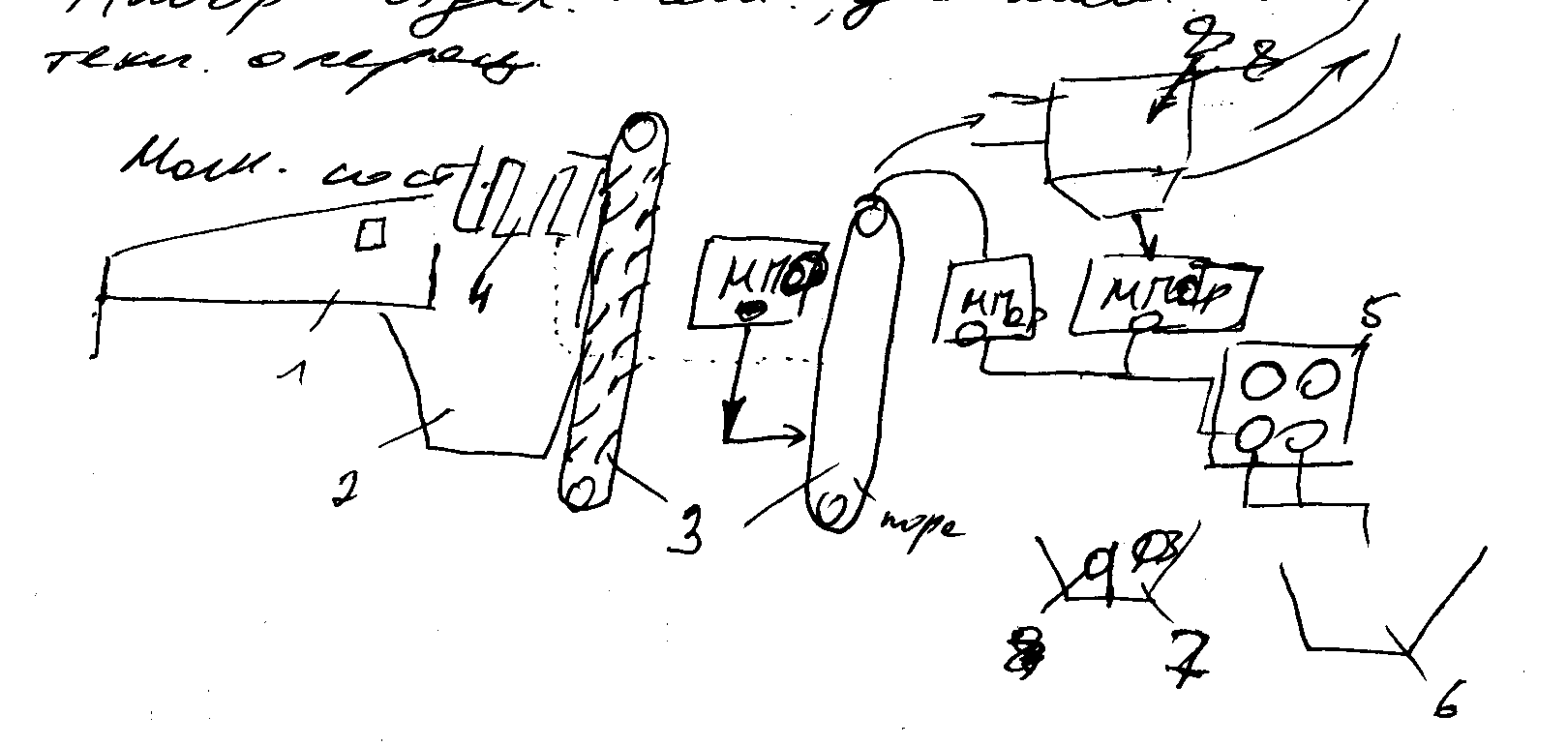

ЗАВ – зерноочистительный агрегат Воронежец – набор отдельных машин,которые выполняют 1 техническую операцию.

1-…; 2- приемный бункер; 3-транспортеры (до 10 м ) для загрузки и подъема зерна; 4-бункер (для запаса); 5-триерные блоки d=0.5, h=4м; 6-бункер выхода; 7-бункер для отходов и фуражного зерна; 8-вентилятор (ЦИКЛОН); МПО – машина предварительной очистки.

ЗАВ-20, ЗАВ-40,ЗАВ-50.

59. Машины для сушки зерна.

Сушить необходимо зерно, если влажность >14%.

Сушка бывает естественная (толщина до 15см) и искусственная.

Контактно-конвективный способ сушки – зерновой материал обдувается подогретым сухим воздухом (влажность воздуха <65%).

СЗБС-4.0 – сушка зерновая барабанная стационарная, производительность 4 т/ч.

СЗБП-2.0 -- сушка зерновая барабанная передвижная, производительность 2 т/ч.

С ЗБШ-8 (16) -- сушка зерновая барабанная шахтная.

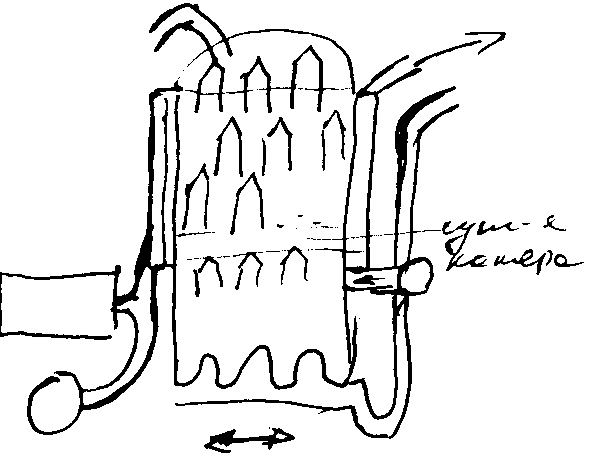

Барабанная сушка. Температура агента 140-180°С для продовольственного зерна; до 148°С – семян зерна. При выходе зерно необходимо охладить до .

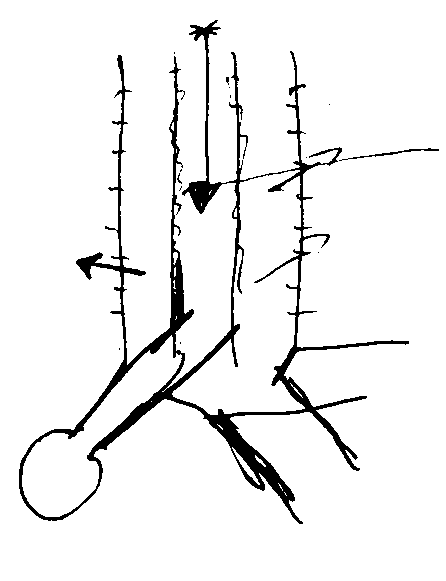

СЗШ-16 – шахтная сушилка 16т/ч производительность. Имеет датчик нижнего и верхнего уровня (второй рисунок).

БВ-20 (40) – бункер вентилированный объем 20 (40) (третий рисунок).

Для активной вентилирования используется установка ВТУ-60.
