44. Рядовые зерновые сеялки.

Маркировка: 1 буква (С) – сеялка; 2буква – какая культура высевается; 3буква – какая сеялка; потом ширина захвата или количество рядков.

СЗ-3.6А – сеялка зерновая, 3.6м –ширина захвата;

СЗС-3.6 – старневая; СЗЛ-3.6; СЗУ-3.6 – узкорядные.

СО-4.2 – сеялка овощная; СОН-4.2 – навесная.

Зернотуковая универсальная сеялка СЗ-3,6А предназначена для рядового посева семян зерно­вых (пшеницы, овса, ржи, ячменя), крупяных (проса, гречихи, сои), зернобобовых (фасоли, гороха, вики, чечевицы, люпина) и других культур, близких к зер­новым по размерам семян и нормам высева, с одно­временным внесением в рядки гранулиро­ванных минеральных удобрений.

Посевной агрегат может работать со скоростью не более 15 км/ч на почвах, подготовленных в соответст­вии с агротехническими требованиями.

Сеялку СЗ-3,6А в односеялочном агрегате соединя­ют с тракторами Т-40АМ, МТЗ-80, МТЗ-82, а в широ­козахватных (многосеялочных) агрегатах – с гидрофицированными сцепками и тракторами ДТ-75, Т-4А, T-I50, Т-150К, К-700А. (остальное в рабочей тетради)

46. Картофелепосадочные и рассадопосадочные машины.

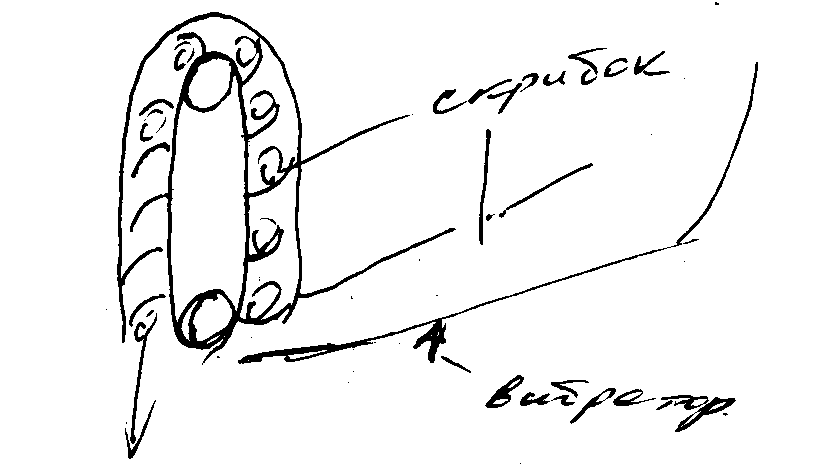

По выполняемому технологическому процессу картофеле­сажалки разделяют на ма­шины для посадки непророщенных клубней( первый рис.) и машины для посадки яровизированных клубней (которые на 2 недели раньше прорастают) – второй рис. (САЯ-4 – сажалка автоматизированная яровизированная).

Картофелесажалки должны высаживать клубни картофеля рядовым способом с шириной междурядий 60 и 70 см с интервалами 20...40 см на глубину: при гребневой посадке − 8...16 см от вершины гребня; при гладкой посадке − 6...12 см от поверхности поля. Отклонения от заданной глубины заделки клубней не должны быть более 2см. Посадочные аппараты не должны повреждать клубни картофеля, а при работе с пророщенными клубнями не должны обламывать ростки, оптимальная длина которых 1…1,5 см.

Картофелесажалка КСМ-4 предназначена для рядовой посадки непророщенных клубней картофеля и одновременного внесения в борозды гранулированных удобрений. Машина имеет дополнительный загрузочный бункер общей вместимостью 1500 кг. Вместимость бункеров для удобрений − 500 кг. Картофелесажалку КСМ-4 агрегатируют с тракторами МТЗ-50, МТЗ-52, МТЗ-80, МТЗ-82, Т 74, ДТ-75.

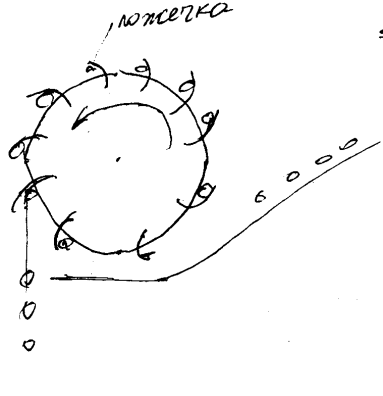

Р абочий процесс. Из основного бункера клубни картофеля при по­мощи встряхивающих створок и ворошителей посту­пают в ковши-питатели. В ковше-питателе они разде­ляются распределителем на два потока и подаются шнеками к дискам посадочных аппаратов. Эти диски, вращаясь, своими ложечками увлекают за собой клубни картофеля, которые фиксируются подпружиненным зажимом.

Когда рычаг заходит за шину-копир, зажим отводится от ложечек, и клубень падает в борозду через внутреннюю полость сошника. Щиток-от­ражатель ограничивает рассеивание падающих клуб­ней по борозде.

Удобрения из туковысевающих аппаратов через тукопроводы и направители поступают в борозду и при помощи отвальчиков присыпаются слоем почвы. На этот слой ложатся клубни, которые закрываются почвой при помощи дисков (при гребнистой заделке) и дисков и боронок (при гладкой задел­ке).

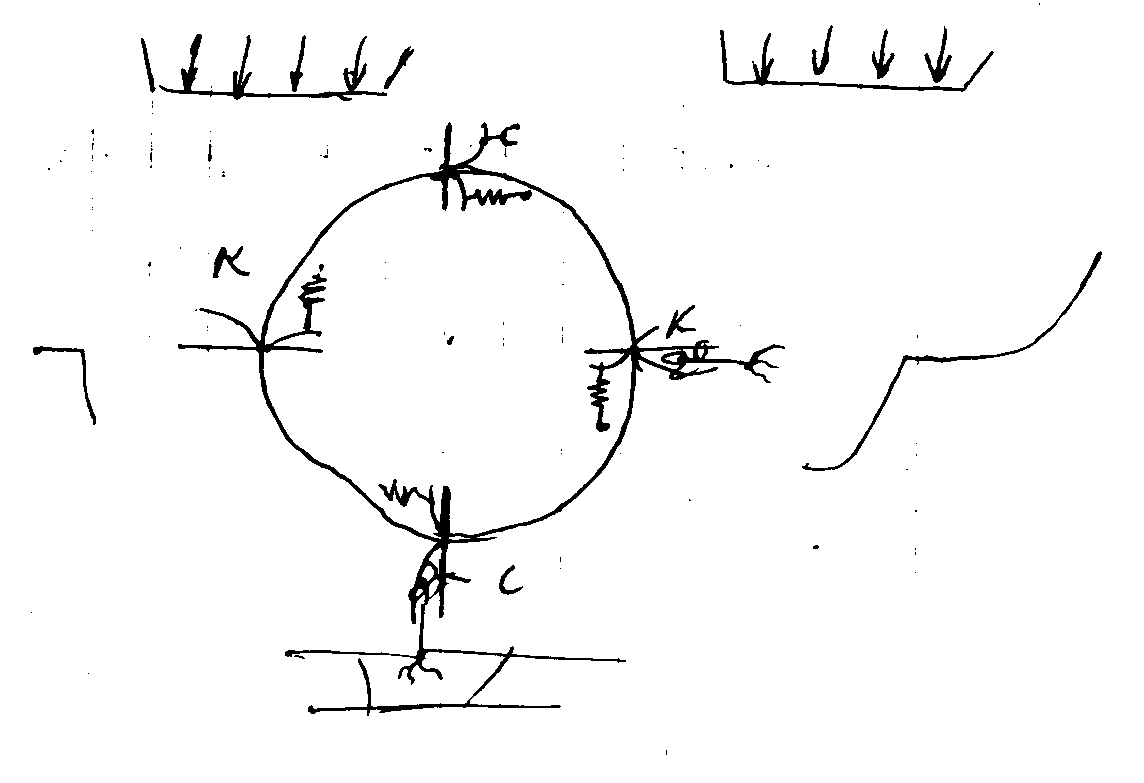

Р ассадопосадочная машина СКН-6А. Машину обслуживают 13 человек + тракторист (на рисунке третий).
