42. Машины для внесения органических удобрений.

1 ) Машина РОУ-6 (рис. 1) предназначена для внесения твердых органических удобрений: навоза, торфа, компоста и т.д. Машина со снятым разбрасывающим устройством может быть использована как транспортное средство для перевозки грузов. Агрегатируется с тракторами класса 14 кН (МТЗ-80/82), оборудованная гидрофицированными крюком, розеткой для подключения электрооборудования, приводом тормозной системы. Машина может быть использована во всех почвенно-климатиче­ских зонах РФ. При температуре ниже -5º машина должна работать только с незамерзающими грузами.

У стройство. На полу кузова смонтированы две ветви скребкового транспортера. Натяжение цепей осуществляется натяжными болтами. Внутри рамы закреплена электропроводка со штепсельной вилкой. У отцепной машины вилка вставлена в один из двух ответвлений на кожухе. Внутри рамы закреплены также трубки тормозной системы, соединенные шлангом с главным тормозным цилиндром. Разбрасывающееся устройство и транспортер приводятся в действие от вала отбора мощности трактора, передача от которой на редуктор осуществляется через карданный вал и вал привода редуктора. При движении машины РОУ-6 по полю транспортер подает загруженные в кузов удобрения к разбрасывающему устройству. Шнековое разбрасывающее устройство частично измельчает удобрения и выбрасывает их из кузова на поле.

2) Для внесения комбинированных жидких удобрений ПЖУ-2.5 (5;9) – на рисунке

43. Посевные и посадочные машины.

Классификация по видам посева:

1-зерновые; 2-для посева пропашных культур; 3-овощные; 4-сахалки для посадки картофеля, черенков.

Все сеялки комбинированные, т.е. делают несколько технологических операций. Многие сеялки являются универсальными.

По способу посева различают сеялки рядовые, квадратно-гнездовые, гнездовые, пунктирные, разброс­ные; по назначению подразделяют сеялки на универсальные (более экономичные), специальные и комбинированные.

По компоновке рабочих органов различают сеялки моноблоч­ные, раздельно агрегатные и секционные.

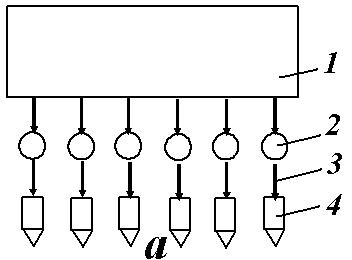

Моноблочные сеялки оборудованы общей рамой, на которой смонтированы все рабочие органы. Эта группа сеялок снабжена одним или двумя бункерами 1 (рис.2.2а), из которых семена поступают сразу в несколько высевающих аппаратов 2, из них в семяпроводы 3 и далее в сошники 4.

Рис.2.2. Компоновочные схемы сеялок:

а – моноблочная; б – раздельно-агрегатная; в – секционная; 1, 5, 12 – бункера; 2, 6 13 – высевающие аппараты; 3 и 9 – семяпроводы; 4, 10 14 – сошники; 7 – центральный трубопровод; 8 – распределитель потоков; 11 – брус-рама

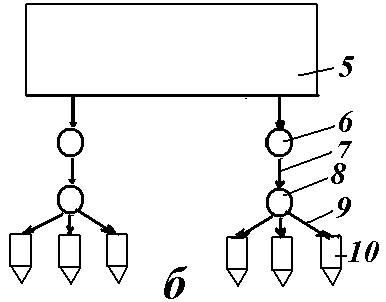

Раздельно - агрегатные сеялки состоят из отдельных блоков (модулей), соединенных в единый агрегат. Такие сеялки включают в себя бункер 5 (рис.2.2б) большой вместимости, смонти­рованный на тракторе или специальной тележке-блоке, и посев­ной блок. На бункере закреплен один или два высевающих аппа­рата (дозатора) 6, связанные центральными трубопроводами 7 с одним или двумя распределителями 8 потоков, смонтированных на раме посевного блока. Распределители соединены семяпрово­дами 9 с сошниками 10, закрепленными на посевном блоке. Из бункера семена поступают в дозатор, а от него – в центральный семяпровод, к распределителям и в сошники

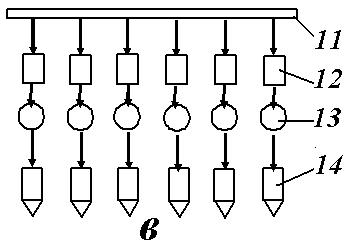

Секционные сеялки состоят из отдельных посевных секций, присоединенных к раме 11 (рис.2.2в). Каждая секция снаб­жена бункером 12, высевающим аппаратом 13, механизмом привода, сошником 14, опорными колесами, каточками и загортачами. Раздвигая секции по раме, можно изменять ширину междурядий. Такая компоновка характерна для специальных сеялок, используемых для широкорядного и пунктирного посевов.

По способу агрегатирования с тракторами различают навесные и прицепные сеялки. Зерновые сеялки обычно прицепные, что дает возможность составлять посевной агрегат из одной - шести сеялок. Технические культуры – сахарную свеклу, хлопчатник, овощи, а также кукурузу на зерно - хозяйства возделывают на небольших площадях по сравнению с зерновыми культурами, часто на орошаемых участках, здесь выгоднее применять специальные навесные сеялки
